喉箍式管卡箍SolidWorks三维设计模型

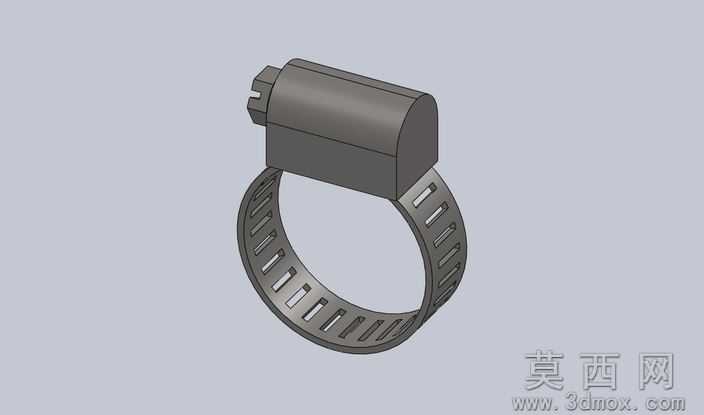

本模型为喉箍式管路卡箍的完整三维设计成果，建模全程基于SolidWorks2010平台完成，遵循自底向上的参数化建模逻辑：首先绘制环形钢带的截面草图，通过线性阵列生成钢带表面均匀排布的调节通槽特征，再通过弯曲特征将平直钢带卷曲为适配不同管径的环形主体；随后单独建模头部的调节锁紧座，绘制锁紧螺栓的螺纹特征与六角驱动头结构，通过装配约束将锁紧座与钢带端部精准配合，确保螺栓旋转时可带动钢带收束调节，所有特征均保留完整参数化历史记录，使用者可通过修改钢带宽度、环形内径、槽孔间距等核心参数，快速适配不同公称直径的管路固定需求。

材质渲染环节针对金属五金件的真实质感做了精细化设置：钢带与锁紧座主体赋予抛光不锈钢材质，调整金属粗糙度参数模拟冷轧钢带的细腻哑光金属光泽，锁紧螺栓部位设置轻微的倒角反光效果，背景采用中性浅灰色渐变环境，添加柔和的面光源与环境遮蔽效果，清晰呈现卡箍的结构轮廓与槽孔细节，渲染效果可直接用于产品选型手册、五金配件宣传物料的制作。

结构原理上该卡箍属于蜗杆传动式喉箍结构，旋转头部的锁紧螺栓时，螺栓的蜗杆齿纹与钢带表面的槽孔啮合，带动钢带环形直径逐步收窄，从而将套入环内的橡胶管、塑料管等柔性管路与硬质接头牢牢压紧，钢带表面的多道通槽既为蜗杆传动提供啮合位点，也可提升卡箍的形变适配能力，相比传统卡箍拥有更宽的调节范围、更均匀的锁紧力，可有效避免管路渗漏、松脱问题。

软件兼容层面，模型原生为SolidWorks2010格式，所有特征无报错、无缺失，可直接在SolidWorks2010及以上所有版本中打开编辑，同时支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、AutoCAD等主流机械设计软件，满足不同设计场景的使用需求。

研发教学应用场景中，该模型可作为五金紧固件设计的教学案例，帮助学习者掌握参数化钣金建模、弯曲特征、装配约束、蜗杆啮合结构的设计方法，也可直接导入管路系统、卫浴设备、汽车油路、农用灌溉设备等整机装配场景中，完成管路固定部位的虚拟装配验证，减少实物试装的研发成本，同时也可供五金配件生产厂家作为产品改型设计的基础模板，缩短新品开发周期。
