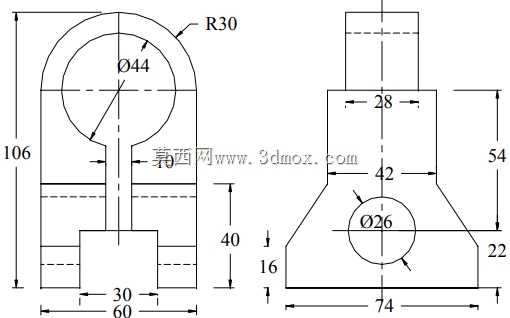

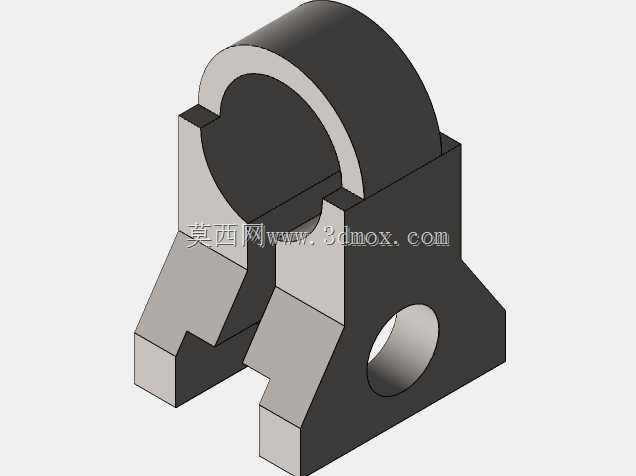

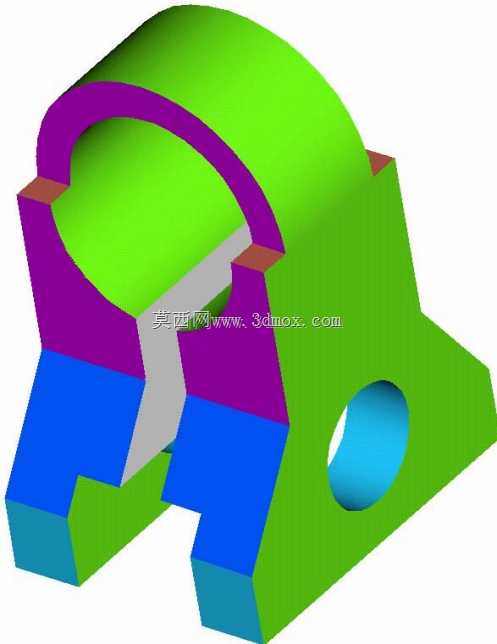

带横向通孔的开口式夹座支撑构件

该构件属于工业装配场景中常用的夹持支撑类五金配件，主要应用于轻型输送设备、小型工装夹具台、非标自动化生产线的杆件定位环节，可实现对圆柱类杆件、光轴、管线的快速夹持固定，同时依托自身的基座结构完成与安装面的稳固连接，在电子装配流水线、小型包装设备、实验室测试工装中都有广泛的适配空间。从实际用途来看，该构件核心功能是为被夹持的圆柱部件提供稳定的支撑点位，上部的半开口圆弧结构可直接卡入对应直径的杆件，无需从杆件端部穿套，适配已铺设完成的管线或轴杆的中途固定需求，侧面的横向通孔可穿入锁紧销或调节螺杆，一方面可配合上部开口的形变实现对杆件的锁紧力调节，另一方面也可作为铰接点位，适配需要小角度转动调整的夹持场景，下部的块状基座可通过螺栓直接固定在型材台面、设备机架平面上，安装边界清晰，基座底部为全平面设计，无需额外加工适配槽位即可完成贴合安装。设计思路上，该构件采用一体化成型的结构逻辑，将夹持功能区与安装基座区整合为单一零件，减少了装配环节的零件数量，上部开口的两侧设置了加厚的支撑边，避免锁紧夹持时出现结构形变断裂，圆弧夹持面的直径公差控制在合理区间，既保证杆件卡入时的顺畅度，也能在锁紧后提供足够的静摩擦力防止杆件滑移，侧面通孔的位置经过受力校核，设置在构件重心偏下的位置，穿入锁紧件后可平衡上部夹持带来的倾覆力矩，整体外形无尖锐棱角，所有边角都做了小倒角处理，既避免安装时的划伤风险，也能减少应力集中带来的结构损坏风险。外形尺寸方面，该构件整体高度适配常规30系列、40系列工业铝型材的安装间距，基座的安装孔位间距符合通用五金配件的安装标准，上部圆弧的开口宽度略小于夹持直径，可在锁紧时提供足够的抱紧力，横向通孔的直径适配标准规格的圆柱销与锁紧螺杆，无需额外定制连接件即可完成装配，整体结构紧凑，占用安装空间小，可在狭小的设备内部空间完成布设，适配多种紧凑化设计的非标设备需求。
