工装夹具用定位指结构设计

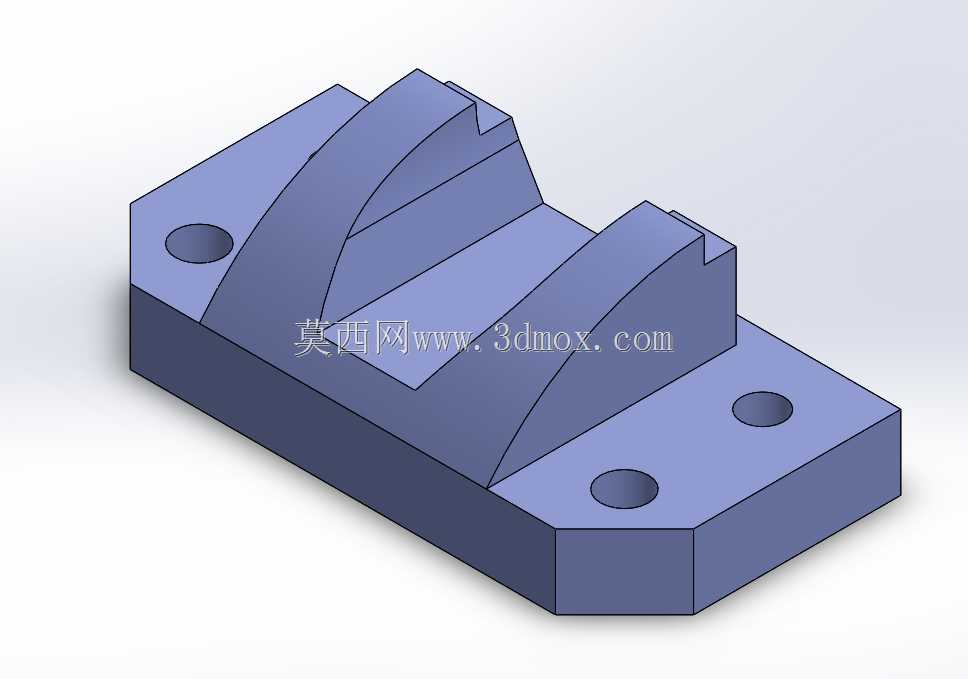

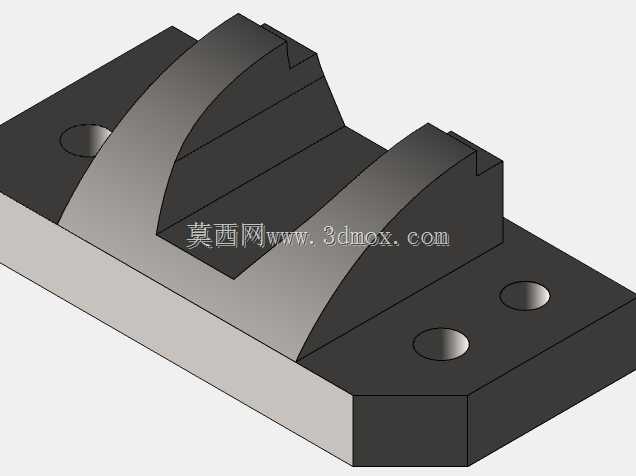

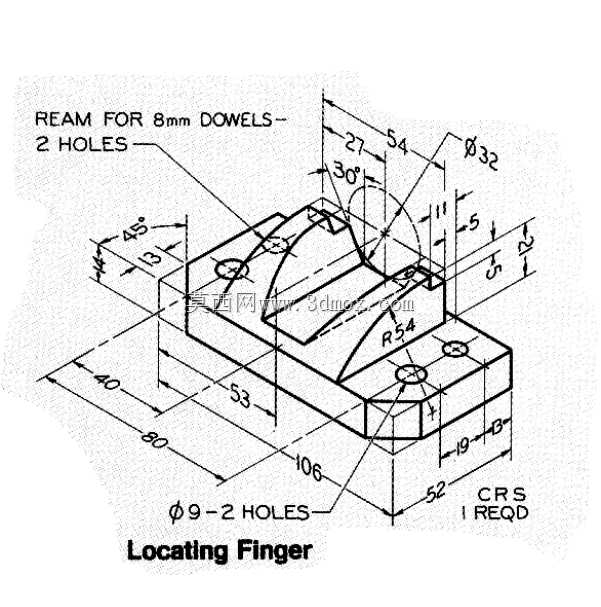

这款定位指是机械加工工装夹具系统里的核心定位组件，主要应用在机加工工位的工件定位环节，常见于铣床、钻床的专用工装，以及自动化装配线的工件定位工位，用来对工件的侧向或者弧形轮廓进行精准定位，限制工件在加工过程中的自由度，保证加工基准的一致性，避免工件在切削力或者装配外力作用下出现偏移，提升批量加工的尺寸精度与成品合格率。从实际用途来看，它既可以单独作为侧向定位块使用，也可以和夹具的夹紧组件配合，完成工件的定位-夹紧联动动作，适配板类、壳体类带弧形轮廓的工件定位需求，在小批量多品种的柔性加工场景中，也可以通过更换不同轮廓的定位指来适配不同规格的工件，降低工装改造成本。功能特性上，这款定位指采用一体式底座加弧形定位工作面的结构，底座上设置了三个沉头安装孔，可以通过内六角螺栓直接固定在工装基板上，安装后不会突出螺栓头影响工件放置，定位工作面采用圆弧过渡的凸起结构，和工件的对应轮廓完全贴合，接触面积大，定位受力均匀，不会因为局部压强过大刮伤工件表面，同时整体结构刚性充足，能够承受加工过程中产生的侧向切削力，不会出现变形导致定位失效。设计思路上，这款定位指优先考虑了定位可靠性与安装便捷性，底座采用矩形平板结构，安装孔位按照标准工装孔距设计，可以直接适配通用工装基板的安装网格，不需要额外打孔改造；定位工作面的弧度根据常见工件的定位轮廓设计，边缘做了倒角处理，方便工件快速吊装就位，不会出现卡滞问题；整体结构没有复杂的异形曲面，加工工艺性好，采用常规铣削加工就可以完成制造，后期维护更换成本低。外形尺寸与安装边界方面，底座的长宽尺寸适配常规工装的安装空间，三个安装孔呈三角形分布，安装后稳定性更强，定位凸起的高度根据常见工件的定位深度设计，不会过高导致和加工刀具产生干涉，也不会过低导致定位接触不足，整体安装后突出基板的高度控制在合理范围，适配大部分加工工位的操作空间，不需要额外调整工装的整体高度。
