工业传动用开口销连接接头结构

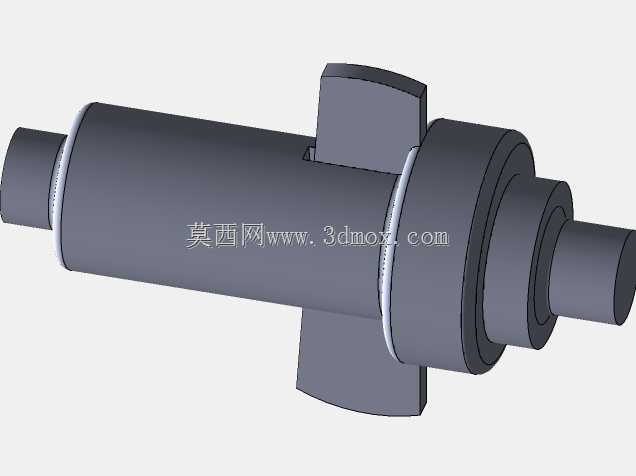

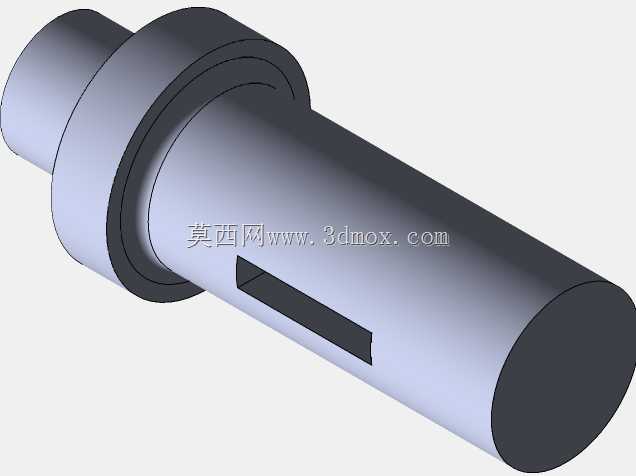

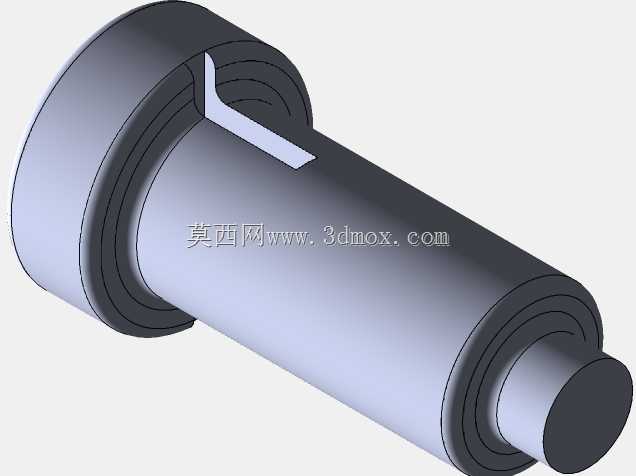

该开口销接头是工业机械传动系统中用于轴类部件轴向定位与扭矩传递的核心连接构件，广泛应用于各类需要可拆卸锁紧定位的传动场景，涵盖轻工输送设备、小型工程机械操纵机构、农用机械传动连杆、自动化生产线工位传动单元等多个领域，主要承担轴端部件的防脱限位、周向扭矩传递以及可拆卸式快速装配的功能，可在不破坏相邻装配部件的前提下完成拆装维护，大幅降低设备运维的拆装成本与作业时长。从功能特性来看，这款接头采用同轴阶梯轴主体搭配对称径向凸耳的结构设计，主体轴段根据装配需求设置了多级不同直径的配合面，可分别适配不同内径的传动轮、轴承、连杆衬套等配套零件，轴段表面预留的环槽用于嵌入开口销实现轴向锁紧，避免装配后的部件在设备运行过程中受轴向载荷作用发生窜动脱落；两侧对称分布的径向凸耳可嵌入配套连接件的卡槽内，实现周向的扭矩传递，相比传统平键连接结构，该设计无需额外加工键槽，降低了配套零件的加工难度，同时凸耳与卡槽的配合间隙可控制在极小范围内，有效减少传动过程中的回程误差，提升传动精度。设计过程中，工程师充分考虑了实际装配的操作便利性与受力合理性，主体轴段的阶梯过渡处均采用圆角过渡处理，避免应力集中导致的部件疲劳断裂，径向凸耳的厚度与伸出长度经过受力仿真校核，可承受额定扭矩下的剪切载荷而不发生变形失效，开口销安装槽的位置设置在轴端靠近配合面的位置，既保证锁紧后对配套部件的轴向限位行程足够，又不会因为槽位过深削弱轴体的整体结构强度。从安装边界来看，该接头的最大外轮廓直径为中部凸耳所在的径向尺寸，安装时需要预留对应径向空间保证凸耳可顺利嵌入配套卡槽，轴向安装长度覆盖从左端轴端到右端轴头的全部尺寸，装配时仅需将接头穿入配套零件的内孔，对齐凸耳与卡槽位置后推入到位，再在环槽内装入开口销掰开锁脚即可完成安装，拆卸时仅需合拢开口销锁脚拔出销体，即可将接头从装配孔中抽出，整个拆装过程无需专用大型工具，适合现场快速运维作业。
