卫生级短焊接三夹卡套结构设计

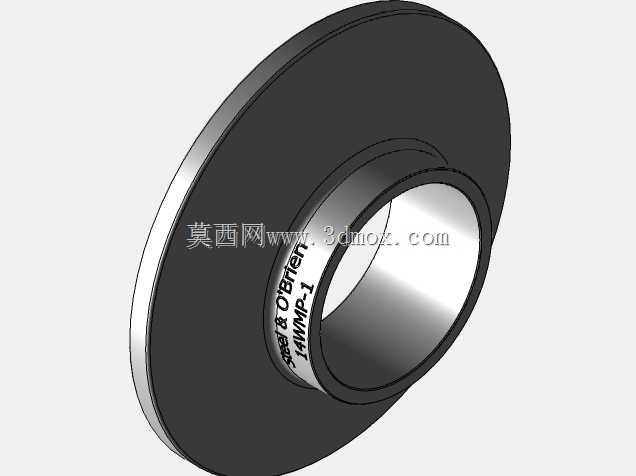

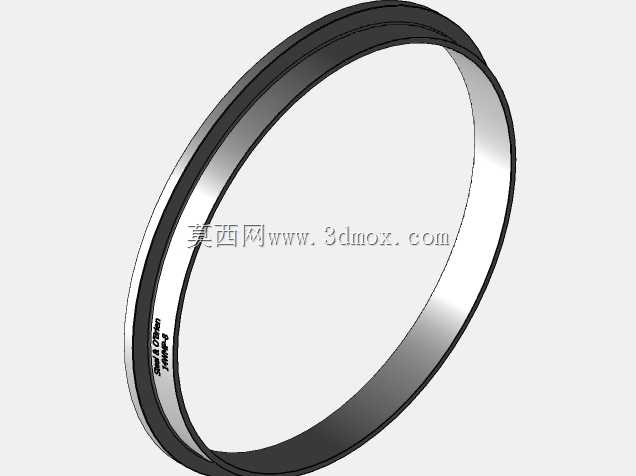

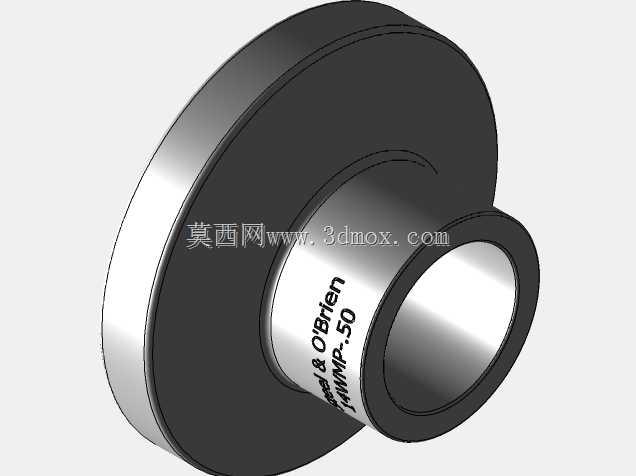

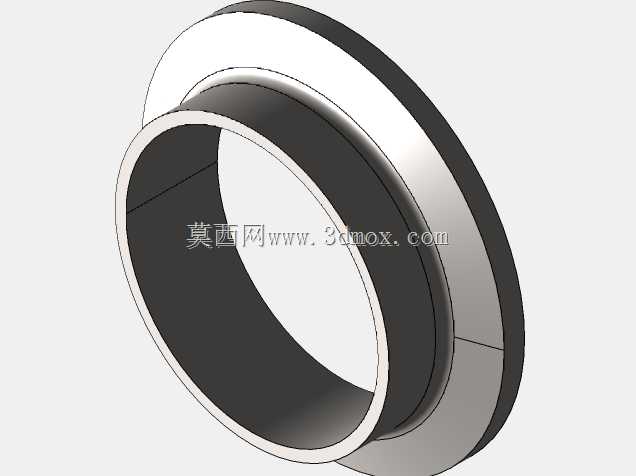

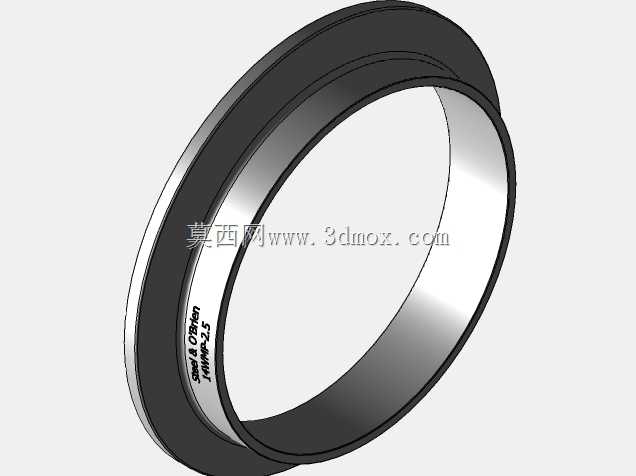

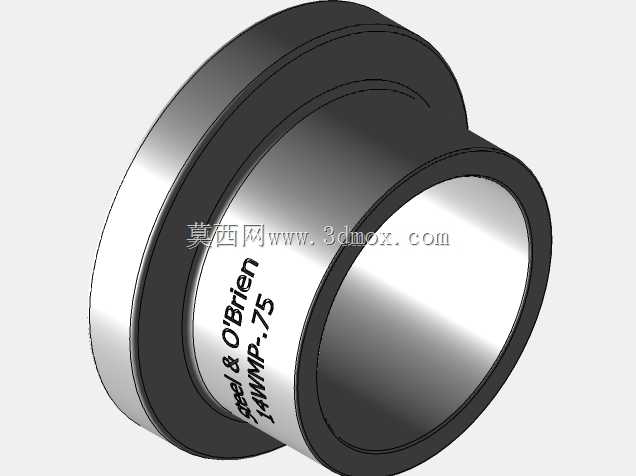

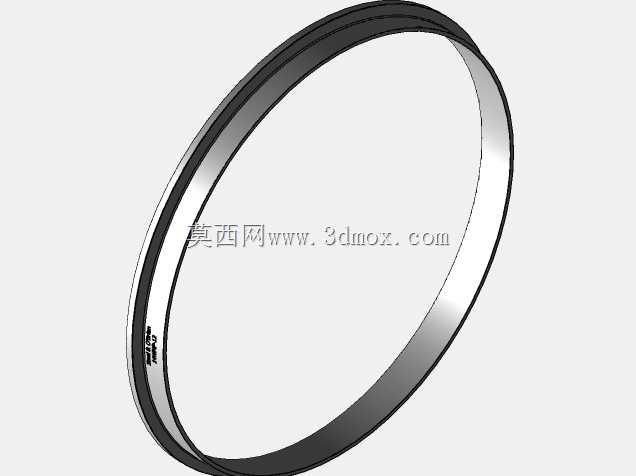

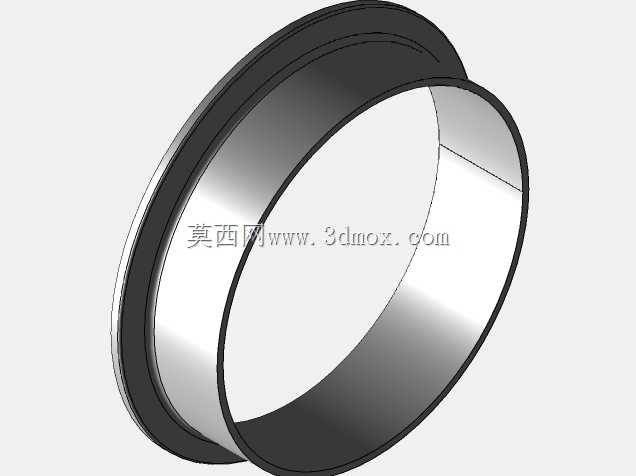

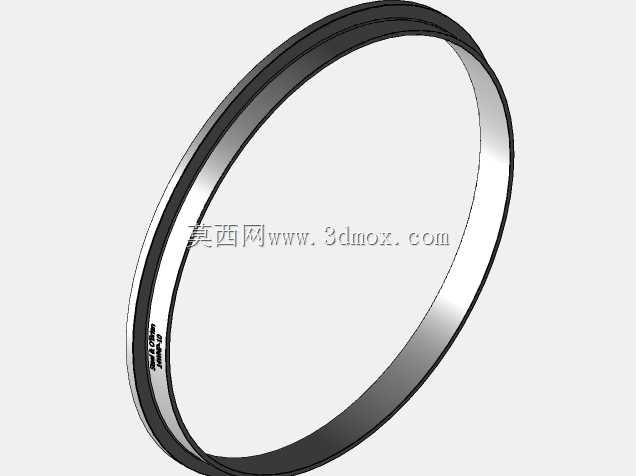

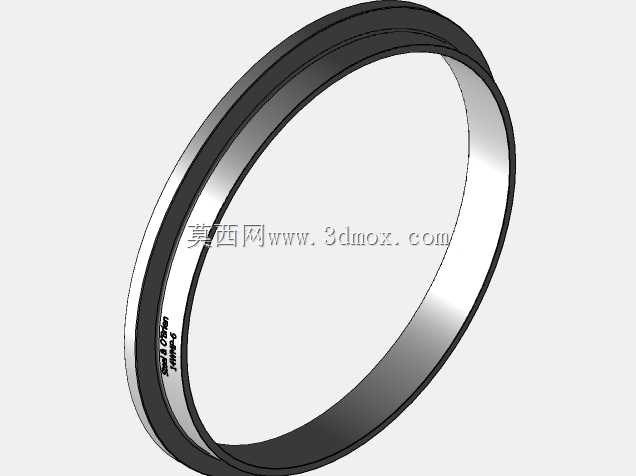

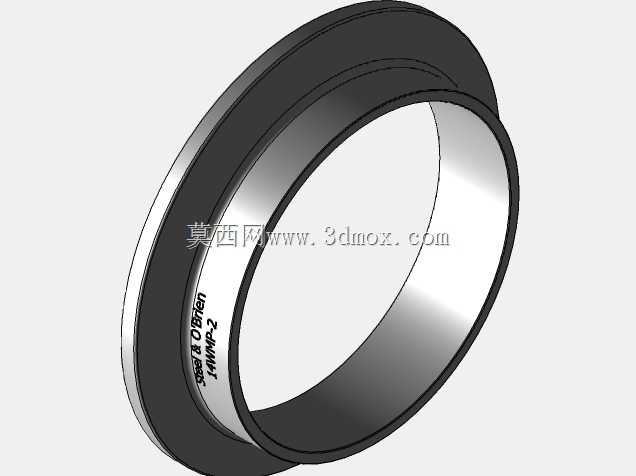

该款三夹短卡套是面向高洁净流体管路系统开发的核心连接部件，主要应用于食品饮料加工、生物制药、精细化工等对管路卫生等级有严苛要求的生产场景，是洁净管路系统中实现管路快速对接、密封衔接的关键构件。在实际生产场景中，这类卡套常配合标准卡箍使用，用于不同管径的卫生级不锈钢管路之间的过渡连接，也可作为管路与罐体、阀门、泵体等设备接口的衔接部件，能够在保障管路通径平滑过渡的同时，避免管路内部出现卫生死角，满足CIP原位清洗、SIP蒸汽灭菌的工艺要求，杜绝物料残留滋生细菌的风险。产品采用304与316L不锈钢作为基础材质，适配不同腐蚀程度的流体输送需求，其中316L材质版本可耐受弱酸弱碱类物料的长期侵蚀，适合制药、特殊化工等场景使用。整体结构采用短型焊接端设计，焊接端的壁厚经过精准核算，既能够保障与薄壁卫生级钢管焊接时的结构强度，避免焊接变形导致的接口错位，又能控制整体安装长度，在紧凑的管路布局中节省安装空间，降低管路系统的整体占用体积。卡套的卡接端采用标准三夹卡箍适配轮廓，密封槽的尺寸公差控制在微米级，配合标准卫生级密封圈可实现最高16bar的静压密封，在负压输送场景下也能保证无泄漏，满足正压输送、真空上料等不同工艺的压力要求。设计过程中重点优化了内壁的过渡圆角，焊接端与卡接端的内壁衔接处采用平滑圆弧过渡，无台阶、无锐角，完全符合卫生级管路的设计规范，避免物料输送过程中在接口处积存。外形上采用大直径法兰盘与短插管的组合结构，法兰盘的外圆尺寸完全匹配对应规格的标准卡箍，安装时无需额外调整对位，将卡箍卡在法兰盘的梯形槽内即可完成定位，大幅降低现场安装的操作难度，普通管工无需专用工具即可完成装配。安装边界上，该卡套的焊接端外径与对应规格的卫生级钢管完全匹配，焊接时可采用自动氩弧焊或者手工氩弧焊工艺，焊后内壁焊缝可打磨至与母材齐平，不会影响管路内部的流体状态；卡接端的轴向长度经过优化，在卡箍锁紧后不会出现密封圈过度压缩或者压缩量不足的问题，保障密封件的使用寿命，长期反复拆装也不会出现密封失效的问题。整体结构无多余的外置部件，外表面经过抛光处理，粗糙度可达Ra0.8以下，外部不易积尘积污，日常清洁维护十分便捷，完全满足洁净生产车间的现场管理要求。
