平行轴式齿轮传动支撑机构

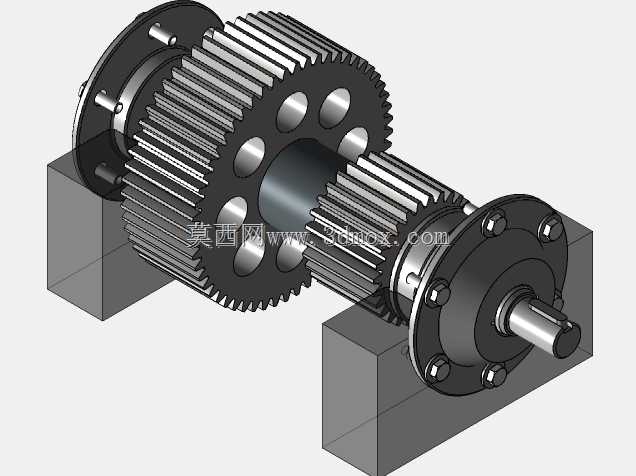

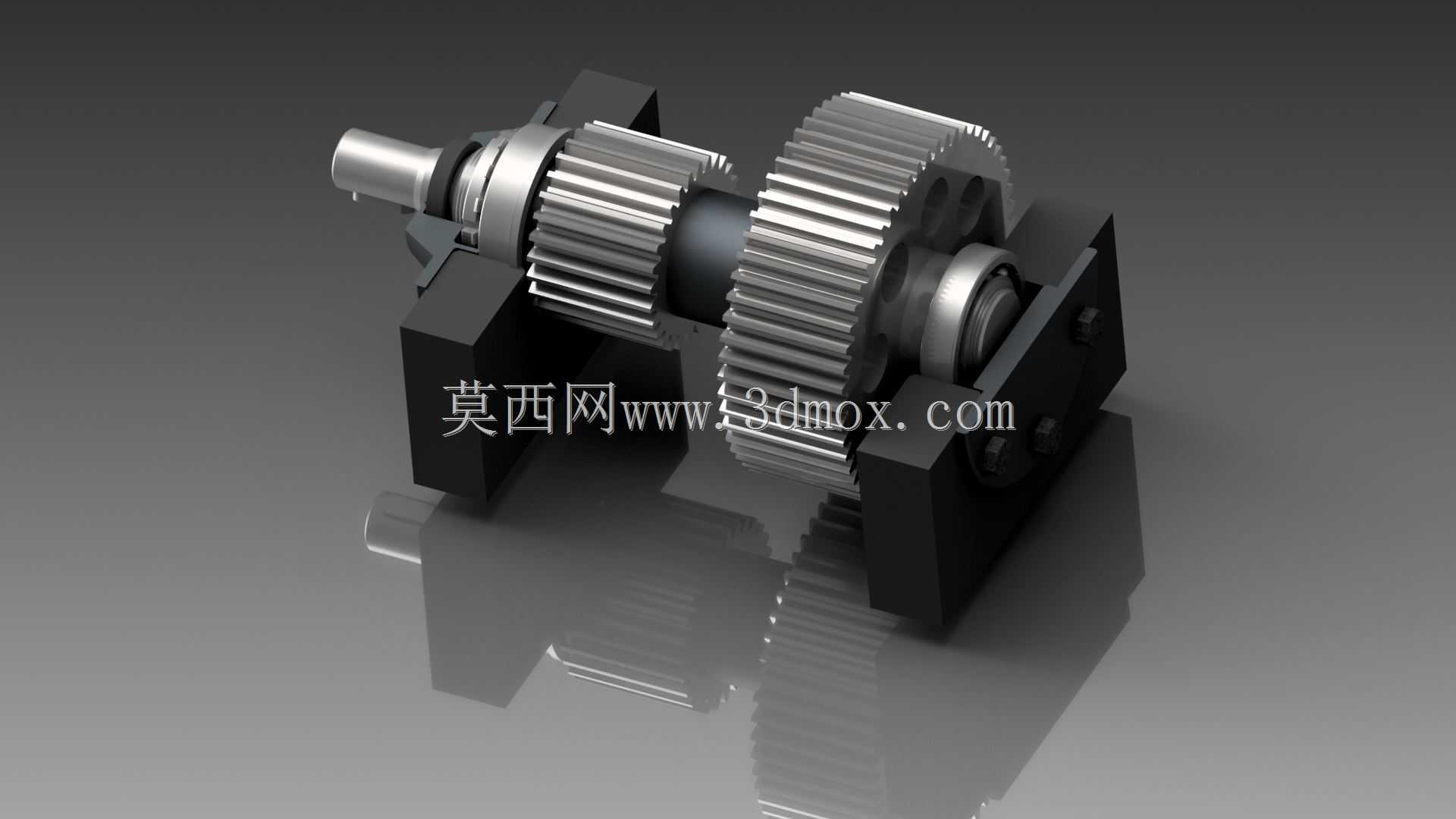

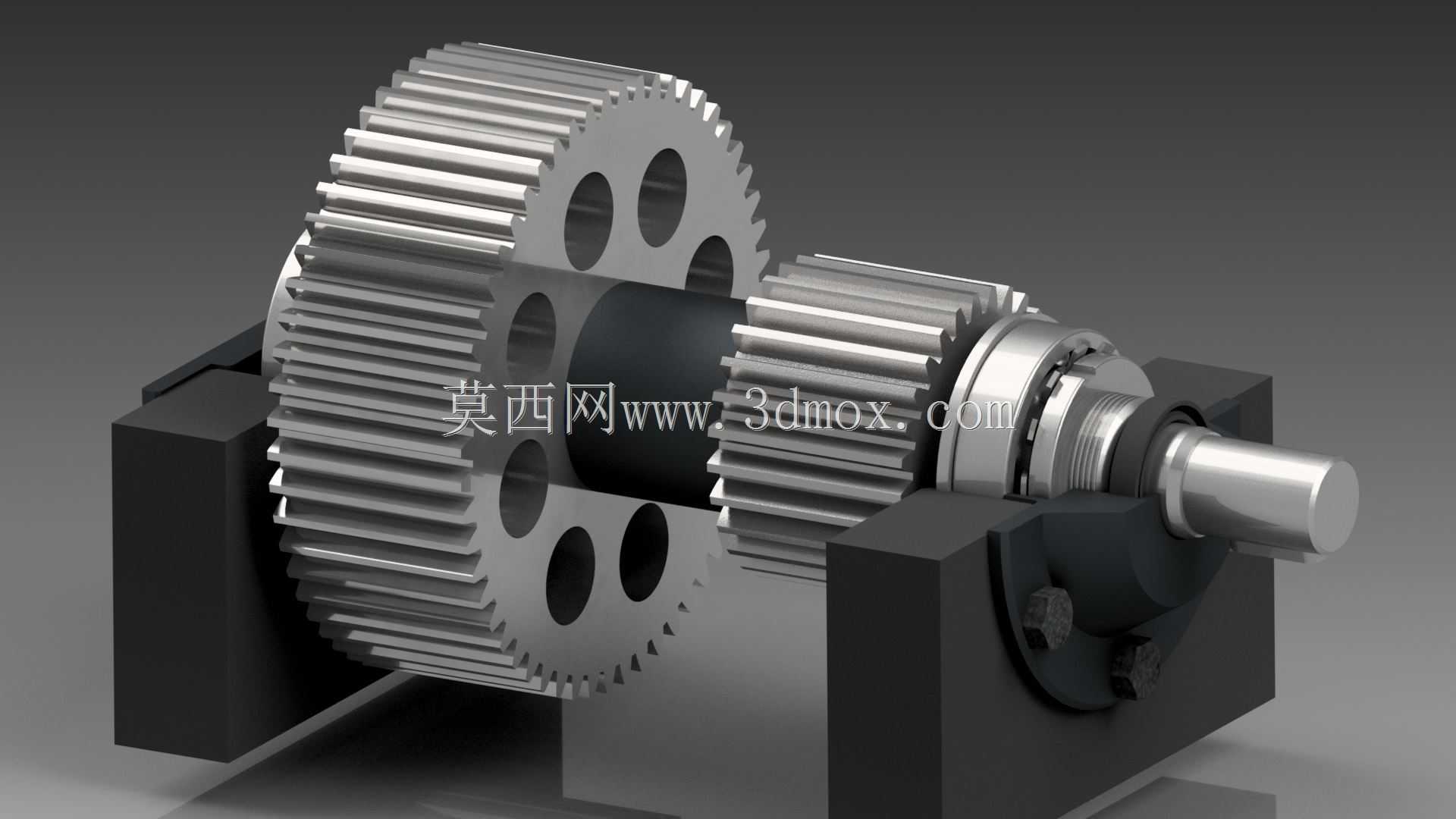

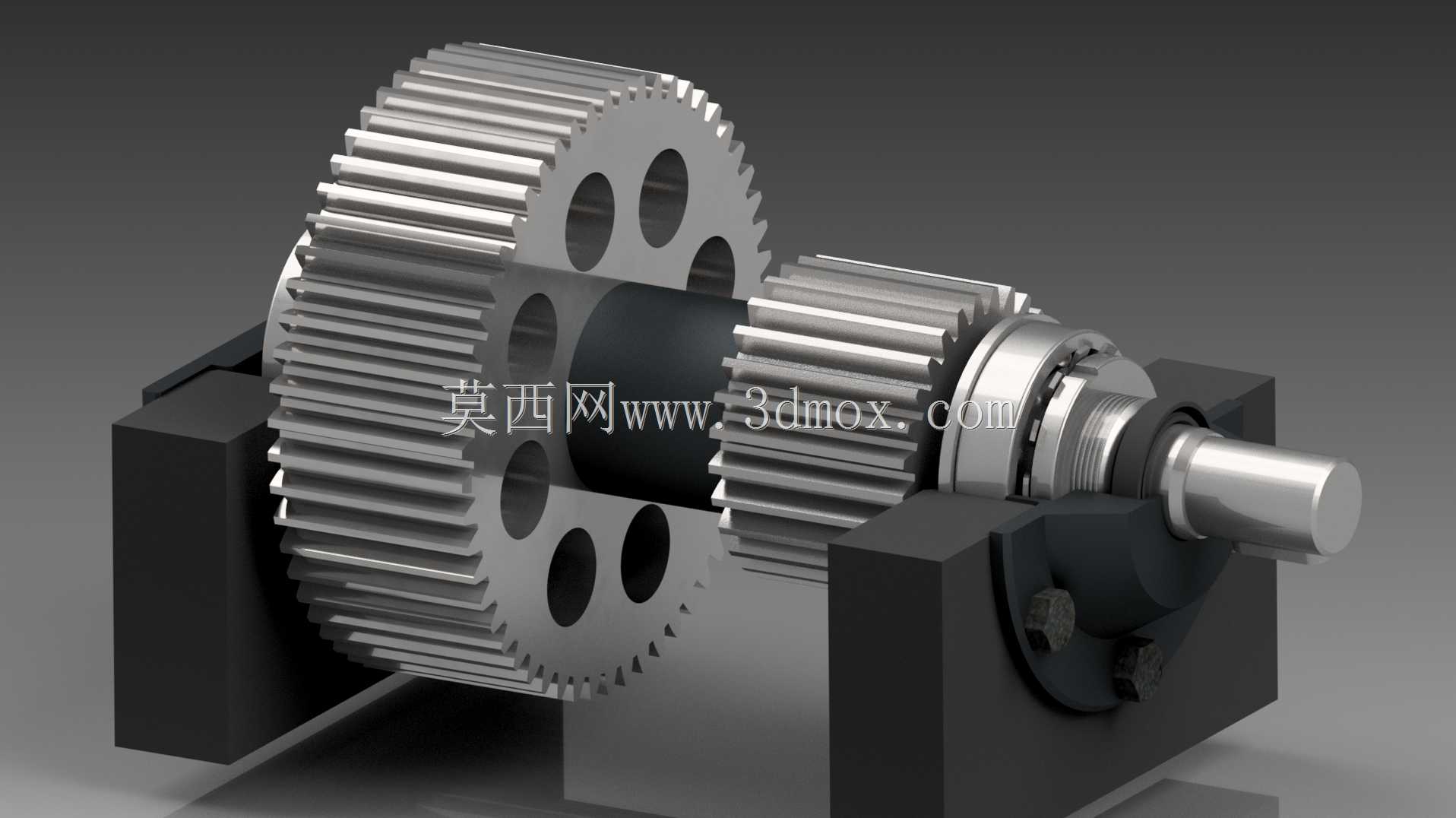

这款平行轴式齿轮传动支撑机构，主要应用于中小型动力传输场景，常见于教学实验台、小型输送设备、轻工机械的动力端，承担扭矩传递、转速匹配的核心作用，能够将输入端的高转速低扭矩动力，通过齿轮副的啮合转换为低转速高扭矩输出，适配下游执行机构的动力需求。从实际用途来看，该机构既可以作为独立的传动单元集成到整机设备中，也可作为教学演示载体，直观展示渐开线圆柱齿轮的啮合特性、轴系支撑的布局逻辑，帮助学习者理解机械传动的核心原理。产品的功能特性上，采用渐开线直齿圆柱齿轮作为传动元件，啮合过程无轴向力，对支撑轴承的轴向载荷要求低，传动效率可达98%以上，齿轮本体采用镂空式辐板设计，在保证轮齿强度、辐板刚性的前提下，大幅降低了转动惯量，减少启停阶段的动力损耗，同时镂空结构也便于装配过程中的观察与调整。轴系采用两端支撑布局，输入端与输出端均配置轴承座结构，轴承座与底部安装基座采用一体式刚性连接，保证轴系的同轴度，避免齿轮啮合过程中出现偏载、打齿的问题，输出轴采用阶梯轴设计，轴肩定位精准，可适配联轴器、带轮等多种外接动力连接件。设计思路上，整体遵循模块化设计逻辑，齿轮、轴、轴承、支撑座均可单独拆卸更换，降低后期维护成本，齿轮的参数匹配经过严谨的强度校核，轮齿的接触强度、弯曲强度均满足常规工况下的长期运行要求，支撑基座采用方正的块状结构，底部预留标准化安装孔位，可直接固定在设备安装台面或型材机架上，无需额外加工转接件。外形尺寸方面，整体结构紧凑，轴向长度与径向尺寸经过优化，安装边界清晰，不会占用过多设备内部空间，基座的安装孔位采用对称布局，适配不同方向的安装需求，轴伸端的长度与直径符合通用传动件的连接标准，可直接与市面常见的标准传动配件对接，无需定制转接结构。
