标准齿形工业传动链轮结构设计

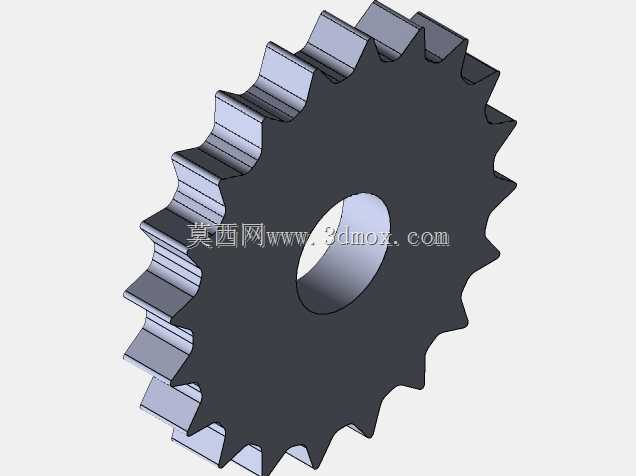

这款链轮是链传动系统中的核心啮合零件，主要应用于各类需要精准动力传递的工业场景，涵盖轻工输送线、农业机械传动单元、摩托车动力传输结构、自动化生产线动力接驳工位等领域，能够在低速重载、多粉尘、温差波动较大的工况下稳定完成旋转动力的传递作业，相比带传动具备传动比精准、打滑风险低、负载耐受能力更强的优势，是机械传动体系中应用范围极广的基础零件。从实际用途来看，该链轮通过轮齿与配套链条的滚子精准啮合，将主动轴的旋转扭矩平稳传递至从动轴，可适配不同节距的标准工业滚子链，既可以在单级传动中完成动力的直接传输，也能够配合多组链轮组成多级变速传动系统，满足不同设备对输出转速、扭矩的差异化需求，在长距离轴间动力传递场景中，相比齿轮传动拥有更低的安装精度要求与更灵活的布置空间。在功能特性层面，这款链轮采用渐开线齿形优化设计，轮齿啮合过程中能够实现与链条滚子的顺滑接触，有效降低啮合冲击与运行噪音，减少齿面与链条的磨损速率，延长整套传动系统的维护周期；中心的通孔为标准安装轴孔，可配套键槽结构实现与传动轴的周向固定，避免传动过程中出现链轮与轴的相对滑动，整体轮体采用等厚度盘式结构，在保证结构强度的前提下尽可能控制自身重量，降低传动轴的转动惯量，提升传动响应速度。设计过程中，工程师首先根据目标传动场景的额定负载、传动比、链条节距参数确定链轮的齿数、节圆直径、齿顶圆直径等核心参数，齿廓曲线经过反复拟合验证，确保轮齿在啮入、啮出链条的全过程中不会出现卡滞、跳齿问题；轮体的厚度根据链条内节内宽参数预留合理的配合间隙，既避免链条在轮体上出现轴向窜动，也不会因间隙过小导致链条侧板与轮齿侧面产生不必要的摩擦。外形尺寸方面，该链轮的外径、齿高、中心轴孔直径均遵循对应规格链条的配套标准，安装边界可适配常规的轴承座、轴端挡圈等标准安装配件，不需要额外定制特殊安装结构，用户可直接根据自身设备的轴径、传动间距参数选用对应规格的链轮，大幅降低设备的设计与装配成本，整体结构简洁规整，加工工艺性良好，可通过铣齿、滚齿等常规机加工工艺完成批量生产。
