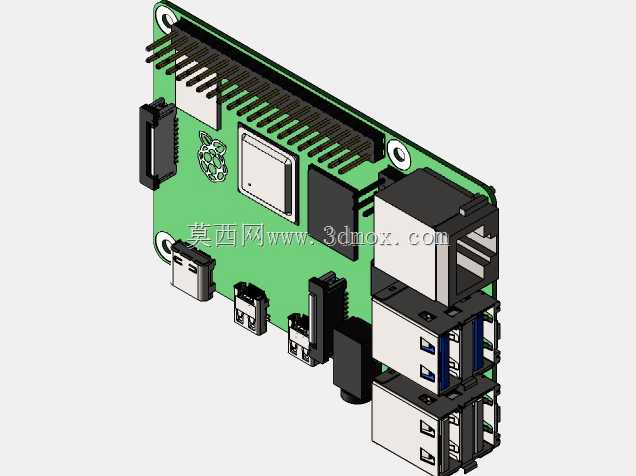

树莓派4B开发板三维结构设计模型

这款树莓派4B开发板的三维结构模型，完整还原了实体硬件的全部结构细节，可直接用于嵌入式项目的结构适配、外壳定制开发以及整机装配仿真工作。在实际行业应用场景中，这类开发板常作为边缘计算主控单元，部署在工业物联网数据采集终端、小型智能机器人控制中枢、校园创客教育实训设备、家用多媒体影音中心、轻量级AI推理前端等场景中，能够满足低功耗、小体积下的多功能运算需求。从产品功能特性来看，模型完整复现了开发板的全部接口布局，包括板载的双排GPIO排针、两个Micro HDMI输出接口、Type-C供电接口、3.5mm音频接口、双USB2.0与双USB3.0接口、千兆以太网接口，以及CSI摄像头接口、DSI显示接口和Micro SD卡插槽，所有接口的位置、凸起高度、插接方向都和实体硬件完全一致，能够在结构设计阶段直接验证外接配件的装配干涉问题。在设计思路上，模型严格遵循实体开发板的堆叠结构设计，将PCB基板、主控芯片、内存颗粒、电源管理芯片、网络变压器、接口屏蔽罩等元器件的分层布局完整呈现，既还原了板上元件的高度差，也保留了板角的安装固定孔位、定位缺口的细节，方便设计者在做外壳设计时精准匹配固定柱位置，预留足够的散热空间与接口避让区域。外形尺寸与安装边界方面，模型完全匹配实体树莓派4B的标准尺寸，长宽尺寸严格对应公版硬件规格，板上最高元件为USB接口与以太网接口的屏蔽罩部分，最低处为PCB基板底面，安装孔的孔径、孔位间距完全符合通用树莓派配件的安装标准，设计者可以直接调用该模型完成外壳、扩展板、固定支架的配套设计，无需反复测量实体硬件尺寸，大幅缩短嵌入式硬件项目的结构开发周期，也能提前验证外接HAT扩展板、散热模组、固定外壳的装配兼容性，避免后期开模或3D打印外壳时出现尺寸不匹配的问题。
