树莓派ZeroV1.3开发板三维建模作品

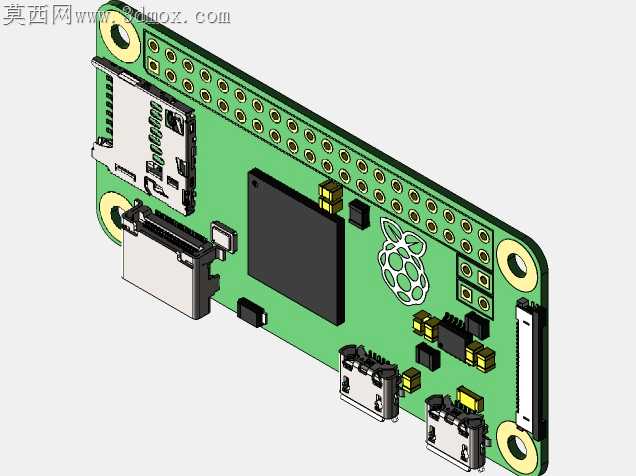

本作品为树莓派Zero V1.3开发板的高精度三维建模成果，建模过程严格参照实物的实际尺寸与结构比例完成，完整还原了这款迷你嵌入式开发板的全部外观与结构细节。建模阶段首先对开发板的整体轮廓进行精准草绘，确定PCB基板的外形尺寸、四角安装固定孔的位置与孔径，以及板边排针接口的排布间距，保证整体外轮廓与实物完全一致。随后针对板载的各类元器件进行逐一建模：首先是核心处理芯片，还原芯片的方正外形与引脚排布，表面做哑光黑的材质处理，模拟芯片封装的质感；其次是板载的Micro SD卡插槽，还原插槽的卡扣结构、金属接触弹片的细节，以及插槽周边的塑料限位结构，金属部分做磨砂金属材质，塑料部分做浅灰色硬质塑料质感；接下来是两个Micro USB接口，分别还原接口的金属外壳、内部塑料隔层与接触引脚的结构，金属外壳做亮面镀铬质感，内部塑料做黑色哑光处理；然后是Mini HDMI接口，还原接口的金属屏蔽外壳、内部针脚排布与固定卡扣，材质表现与USB接口保持统一；板边的40Pin GPIO排针，逐一还原每一根排针的金属针脚与塑料底座，针脚做亮锡金属质感，底座做黑色绝缘塑料质感；除此之外，还完整还原了板载的贴片电容、电阻、二极管、晶振等小型贴片元件，每个元件的尺寸、位置都与实物一一对应，小型元件根据类型分别做陶瓷哑光、金属亮面等不同材质区分。PCB基板部分做典型的绿色阻焊层材质处理，表面还原丝印的树莓派logo、接口标识、元件位号等丝印内容，丝印做白色哑光印刷质感，同时还原基板表面的覆铜走线隐约的纹理细节，让基板的视觉效果更贴近真实PCB的质感。建模过程中对各个接口的插拔空间、元件之间的装配间隙都做了精准的还原，保证模型的结构合理性，既可以用于嵌入式硬件的结构适配验证，也可以用于产品展示、教学演示等场景。渲染阶段采用等轴测视角展示，搭配柔和的环境光，让各个元件的结构细节、材质差异都能清晰呈现，金属元件的反光、塑料元件的漫反射、PCB基板的哑光质感都得到了准确的表现，整体模型细节丰富，比例精准，完整复现了树莓派Zero V1.3开发板的真实外观与结构特征。
