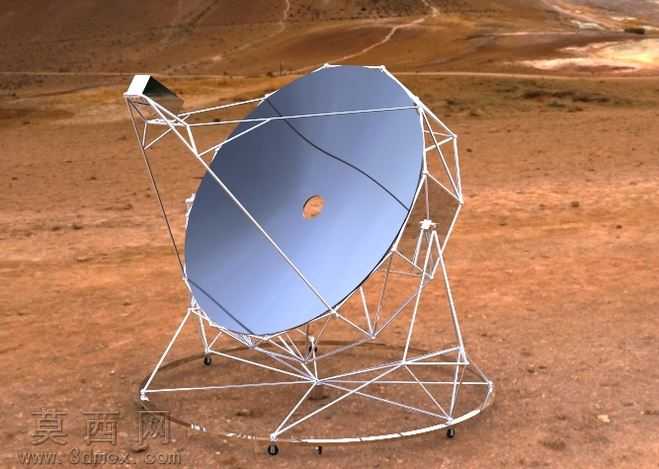

抛物面聚光式太阳热能收集装置

本作品为抛物面聚光式太阳热能收集装置的三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了装置的全部结构细节。首先针对核心的抛物面反射镜部分，建模时严格遵循抛物面光学聚光的数学方程生成曲面基准，通过曲面放样、边界裁剪等操作构建出连续光滑的反射镜面，镜面中心预留的热能接收安装孔位通过拉伸切除精准定位，保证聚光焦点与接收端位置完全匹配，反射镜分块拼接的缝隙也通过曲面分割做出真实的分块效果，还原实际产品的拼接装配逻辑。支撑反射镜的桁架结构采用焊件模块完成建模，每一根金属杆件都按照实际受力排布的空间角度生成，杆件之间的连接节点通过实体合并做出焊接节点的真实形态，底部的环形支撑底座采用圆形轮廓扫描生成，底座下方均匀分布的万向脚轮通过标准件调用配合位置约束完成装配，保证装置可灵活移动调整朝向。镜面上方的热能接收支架采用空间角度定位，精准对齐抛物面的焦点位置，支架的倾斜角度完全匹配聚光光路的设计要求，保证反射的太阳光能够全部汇聚到接收端。材质渲染阶段，反射镜面赋予高反射率的金属镀膜材质，调整材质的反射粗糙度参数模拟真实镜面的高光反射效果，桁架结构赋予哑光银白金属材质，还原镀锌钢架的质感，底部脚轮赋予黑色橡胶与金属支架的组合材质，场景搭配荒漠户外环境，通过环境光与平行光模拟正午太阳光的照射效果，渲染出聚光装置在实际使用场景下的真实视觉效果。设计思路上围绕太阳能聚光收集的核心功能，在保证结构强度的前提下优化桁架的杆件排布，减少不必要的材料冗余，同时通过底部脚轮的设计提升装置的场地适配性，整体模型装配关系完整，所有运动约束设置合理，可直接用于结构验证、效果展示以及后续的工程图纸导出工作，完整呈现了抛物面太阳能收集装置从光学曲面设计到机械结构支撑的全流程设计逻辑。
