生料煅烧窑室工业管道系统三维设计

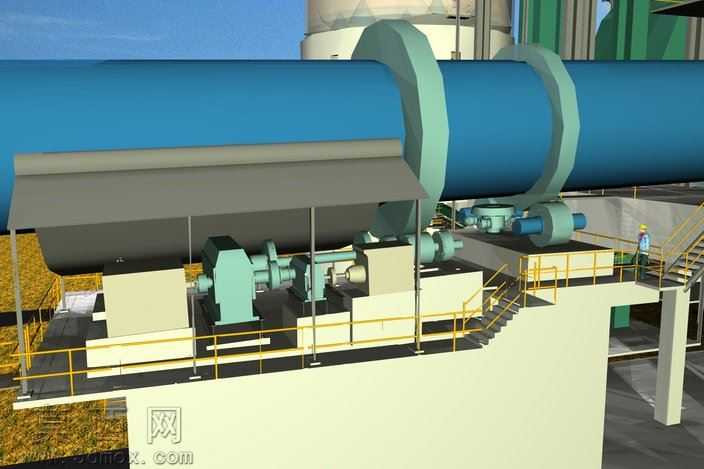

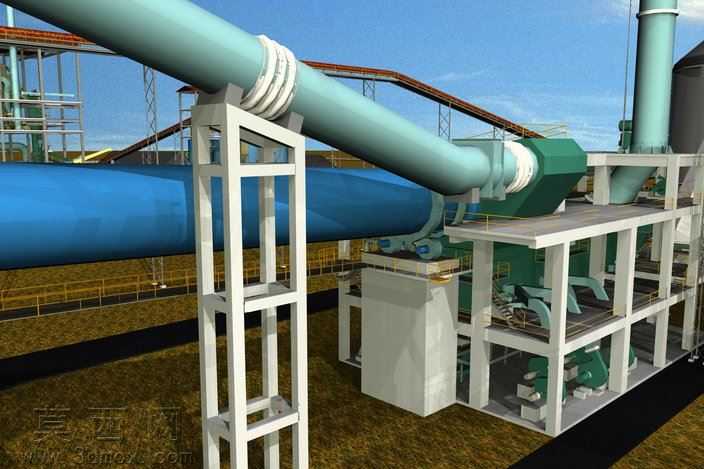

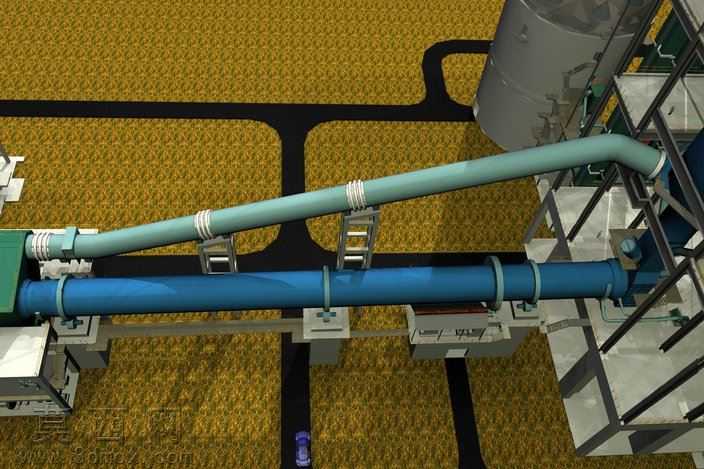

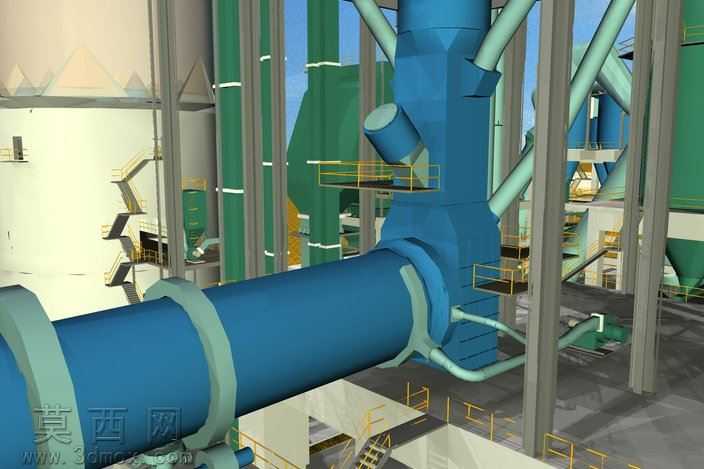

本作品为工业煅烧工序配套的窑室及外接热空气管道系统三维建模成果，建模过程严格遵循工业管线设计规范，完整还原生料煅烧环节的核心设备布局与管线走向。建模阶段首先依据煅烧工艺的物料流向、热风输送逻辑确定整体空间坐标，窑体按照2:29的倾斜角度精准定位，匹配生料在窑内依靠重力缓慢滑移煅烧的工艺需求，避免角度偏差导致的物料流速异常、煅烧不充分问题。管道建模区分不同功能管线设置差异化参数，下部蓝色主管道为热风输送主通路，上部浅绿色管道为配套辅助管线，每段管道的法兰连接位置、管箍固定结构、配套的直爬梯检修通道均做1:1还原，管道底部的混凝土支撑支座按照实际承重需求设计不同的支撑高度，适配厂区地面的高差变化，保证管线安装后无额外结构应力。材质渲染阶段贴合工业场景真实质感，管道表面做哑光金属漆效果，不同功能管道采用差异化配色便于运维人员快速识别管线用途，窑体金属外壳做轻微的使用痕迹质感处理，地面采用厂区常见的硬化地坪纹理，搭配黑色的道路标线还原厂区真实布局，管道连接处的密封结构、爬梯的防滑踏步、支座的固定螺栓等细节均做精细化建模，没有省略关键结构部件。设计过程中充分考虑管线的安装检修空间，管道与周边建构筑物的预留间距满足运维人员通行、设备检修的操作需求，热风管道的弯折角度采用标准曲率半径，减少热风输送过程中的风阻损耗，提升热能利用效率。整体模型完整呈现生料进入煅烧窑室、热风通过管道送入窑内完成热交换、热风出口引出的完整工艺链路，可用于煅烧工序的布局方案验证、运维人员岗前培训、工艺改造方案推演等场景，所有结构尺寸均匹配工业煅烧窑的常规设计参数，具备较高的实际参考价值。
