三通式管接流体旋混构件结构设计

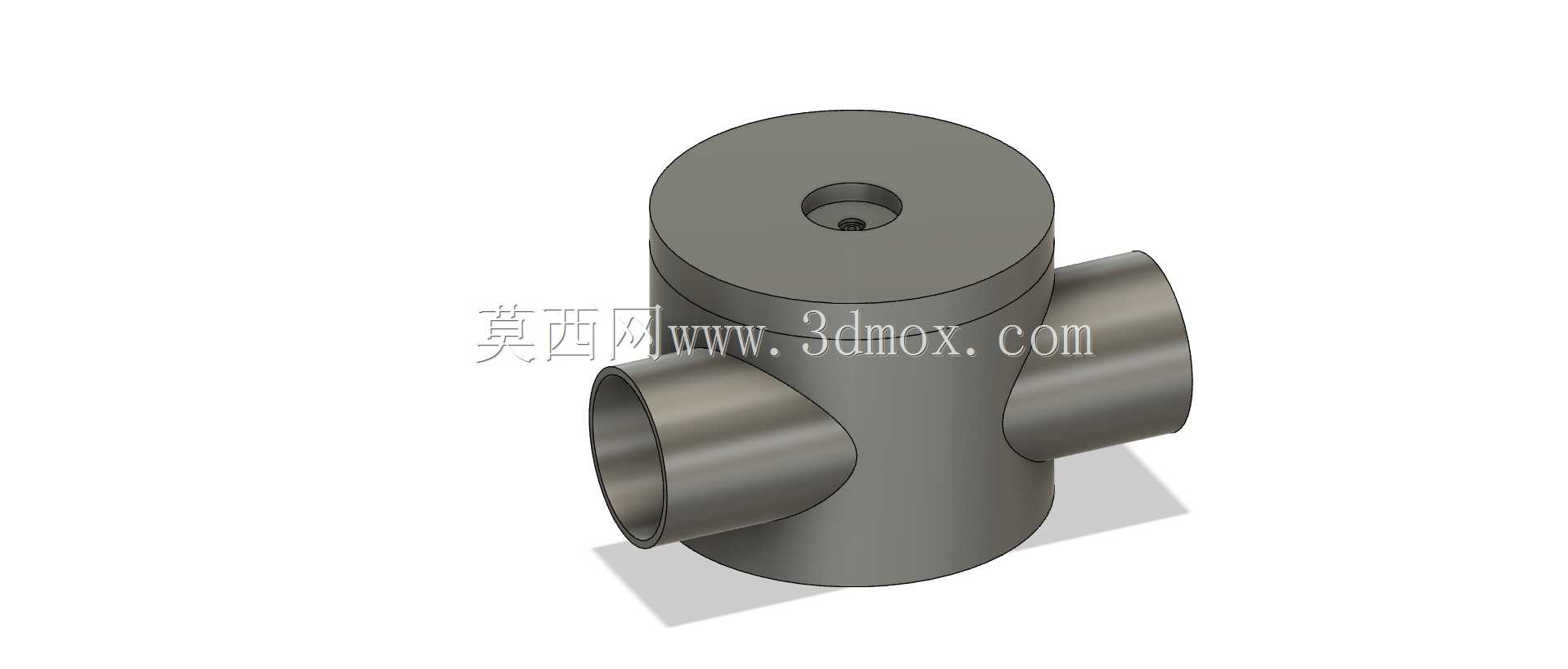

该构件主要应用于中小管径流体输送管路系统中，常见于民用给排水支路、小型化工流体配比管路、暖通循环水支路以及小型实验流体回路等场景，核心作用是实现两路侧向汇入流体与轴向管路内流体的旋流混合，同时兼顾管路的转向连通功能，避免不同介质在交汇位置出现分层、流阻突增或者局部紊流引发的管路振动问题。从实际用途来看，这款构件替代了传统三通接头加独立静态混合器的组合配置，能够在有限的管路安装空间内，同时完成管路分流合流与流体预混合的功能，减少管路系统的接头数量，降低潜在的泄漏风险点，尤其适合安装空间紧凑、无法布置长段混合管段的管路布局场景。从功能特性上看，主体采用立式圆柱腔室作为核心混合腔体，顶部设置同轴的小孔结构，既可以作为加工工艺定位孔，也可适配小型测温测压探头的安装，实时监测腔室内流体的状态参数；两个侧向接口采用等径斜切过渡结构与主腔体平滑连接，能够引导侧向汇入的流体沿腔体内壁形成旋流，让不同方向进入的流体在腔室内完成螺旋式的掺混，相较于直角对接的普通三通，能够有效降低流体交汇时的局部阻力损失，减少流体对腔体内壁的冲蚀磨损，延长构件的使用寿命。在设计思路上，整体遵循管路配件的等强度设计原则，主腔体的壁厚根据常规1.6MPa公称压力的管路使用要求做了均匀化处理，侧向接口与主腔体的连接位置做了圆弧过渡补强，避免应力集中引发的结构开裂；内部流道全程做了顺滑无棱角处理，不存在流体滞留的死区，既能够降低流体输送的能耗，也避免了含杂质流体在构件内部沉积堵塞的问题。从外形尺寸与安装边界来看，主体圆柱腔体的外径与侧向接口的外径保持统一的适配规格，能够匹配同管径的标准管路连接方式，两个侧向接口处于同一水平轴线位置，与主腔体的轴向保持垂直布局，安装时无需额外调整角度，可直接对接水平走向的两路支管与竖直走向的主管路，整体外轮廓无突出的异形结构，安装所需的操作空间与普通三通接头基本一致，不需要对原有管路的安装支架做额外改造，能够直接替换现有管路中的同规格普通三通构件，在不改动原有管路布局的前提下提升流体混合效果。
