倾斜甲板式双轴汽车运输拖车三维设计

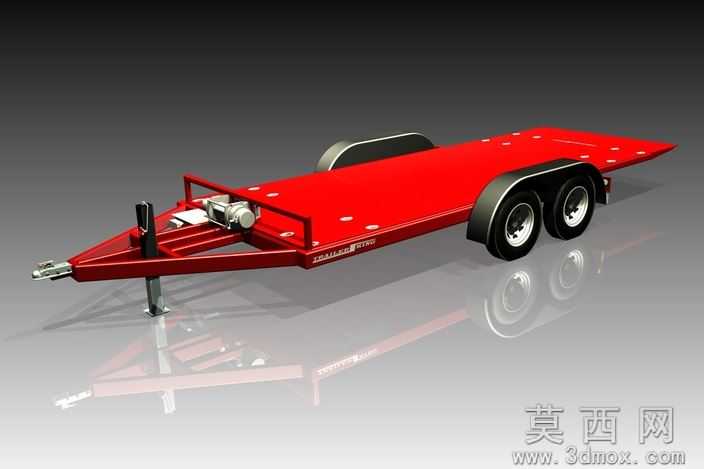

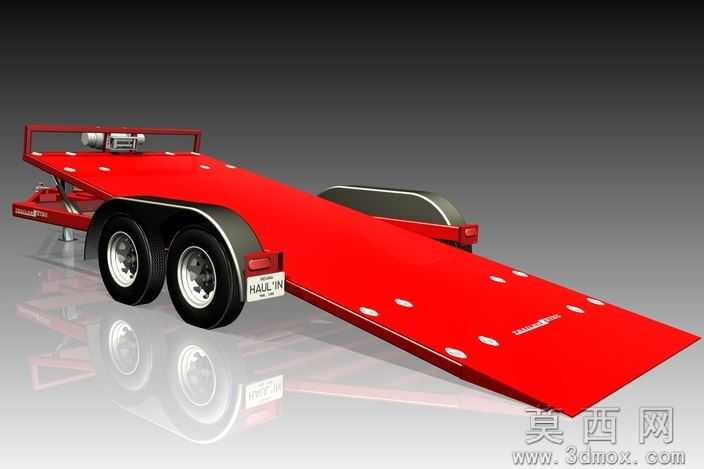

本模型为倾斜甲板式汽车运输拖车的完整三维设计成果，建模阶段以实际车辆运输工况需求为核心基准，首先完成牵引连接机构的基准定位，依次构建A形牵引架、驻车支撑支腿、甲板承载框架的基础轮廓，再逐步细化双轴行走系统、轮拱防护结构、甲板倾斜铰接机构、电动绞车安装位、绑缚挂点等细节结构，所有零部件均按照实际装配约束完成配合，无干涉错位问题，完整还原了实车的装配逻辑。参数设计层面严格匹配7000磅额定总载重的性能要求，匹配两根3500磅额定载荷的带电动刹车车轴，配置双电池供电的倾斜甲板驱动系统与电动绞盘机构，甲板表面预留标准化绑缚挂点，铰接点位置经过载荷校核，可实现甲板平稳倾斜完成车辆装卸，所有尺寸参数均符合道路运输专用挂车的通用设计规范，轮距、轴荷分配、牵引高度均满足民用拖挂设备的通用适配要求。渲染材质方面，承载甲板与车架主体采用高光亮面红色金属漆材质，还原专用挂车的典型涂装特征，行走系统的轮胎采用哑光橡胶材质搭配亮面金属轮毂，牵引架、支腿、铰接结构采用哑光金属结构钢材质，绞车、刹车组件做了金属分色处理，场景添加了地面反射效果，清晰呈现整车的外观质感与结构层次。结构原理上，该拖车依靠倾斜甲板设计实现低角度装卸，无需额外爬梯即可让被运输车辆自行驶上甲板，到位后通过甲板上的绑缚挂点固定车轮，双轴带刹车设计可在行驶过程中提供稳定的制动跟随性能，驻车支腿可在脱离牵引车时保持整车稳定，电动绞车可辅助无法启动的车辆完成上板作业，双电池供电系统可脱离外接电源独立完成甲板倾斜与绞车操作，适配无外接电源的户外作业场景。软件兼容层面，模型提供STEP、IGES等通用三维格式文件，可直接导入SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件进行编辑修改，也可导入Keyshot、3ds Max等渲染软件做进一步的效果优化，无特征丢失、破面等问题，可直接用于后续的工程出图、仿真分析或3D打印验证。研发教学应用层面，该模型可作为专用挂车设计、拖挂设备结构教学的典型案例，帮助学习者理解承载类拖挂设备的载荷分配逻辑、铰接倾斜机构的设计思路、双轴制动系统的匹配方法，也可作为专用车改装、小型运输设备研发的参考原型，用于验证不同载重参数下的结构强度，还可用于物流运输装备的科普展示，直观呈现倾斜甲板拖车的作业流程与结构优势。
