双轴倾斜式汽车运输平板拖车结构

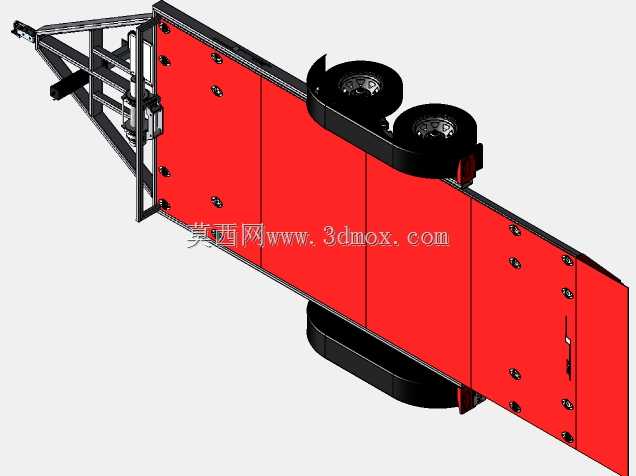

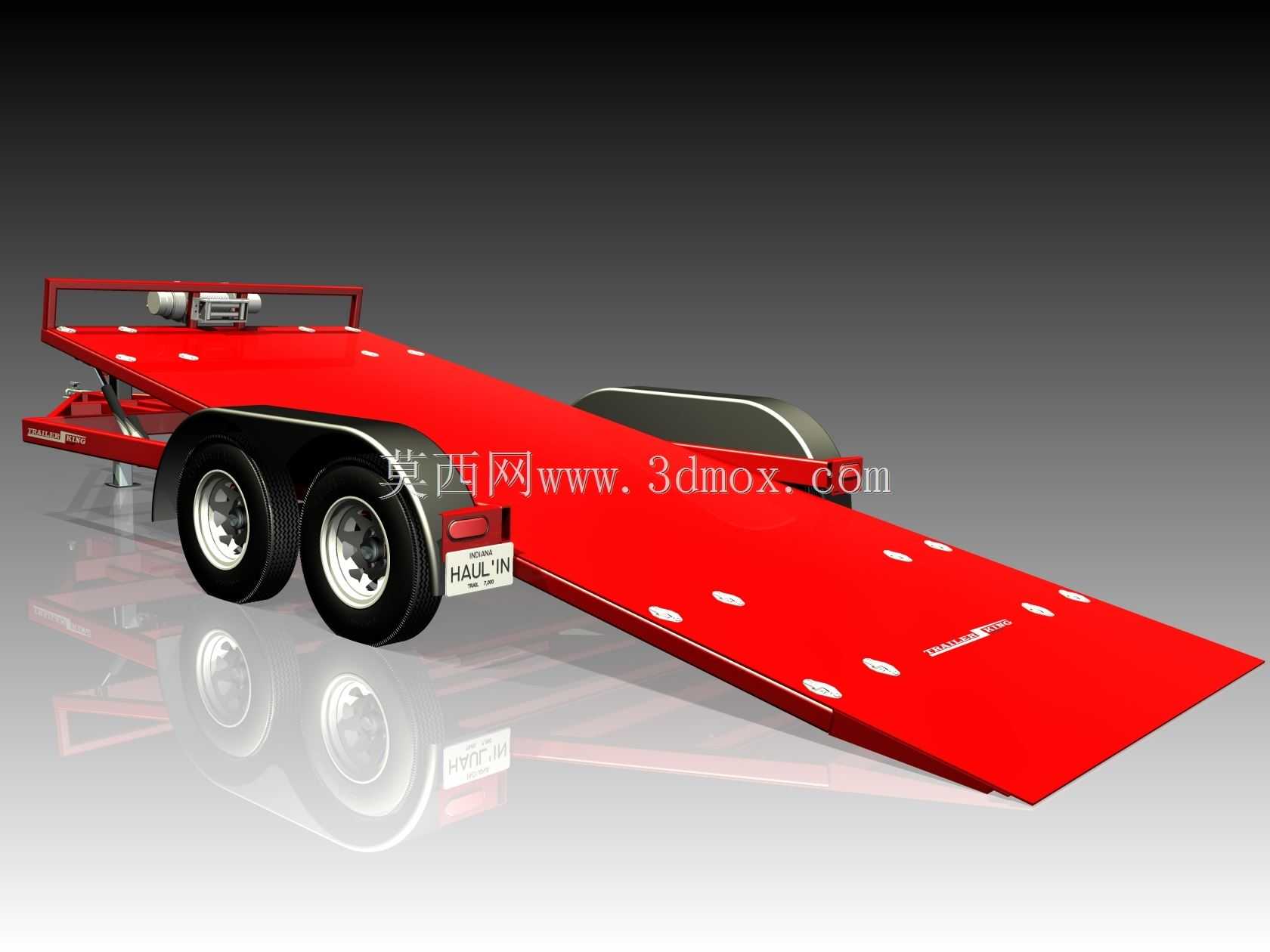

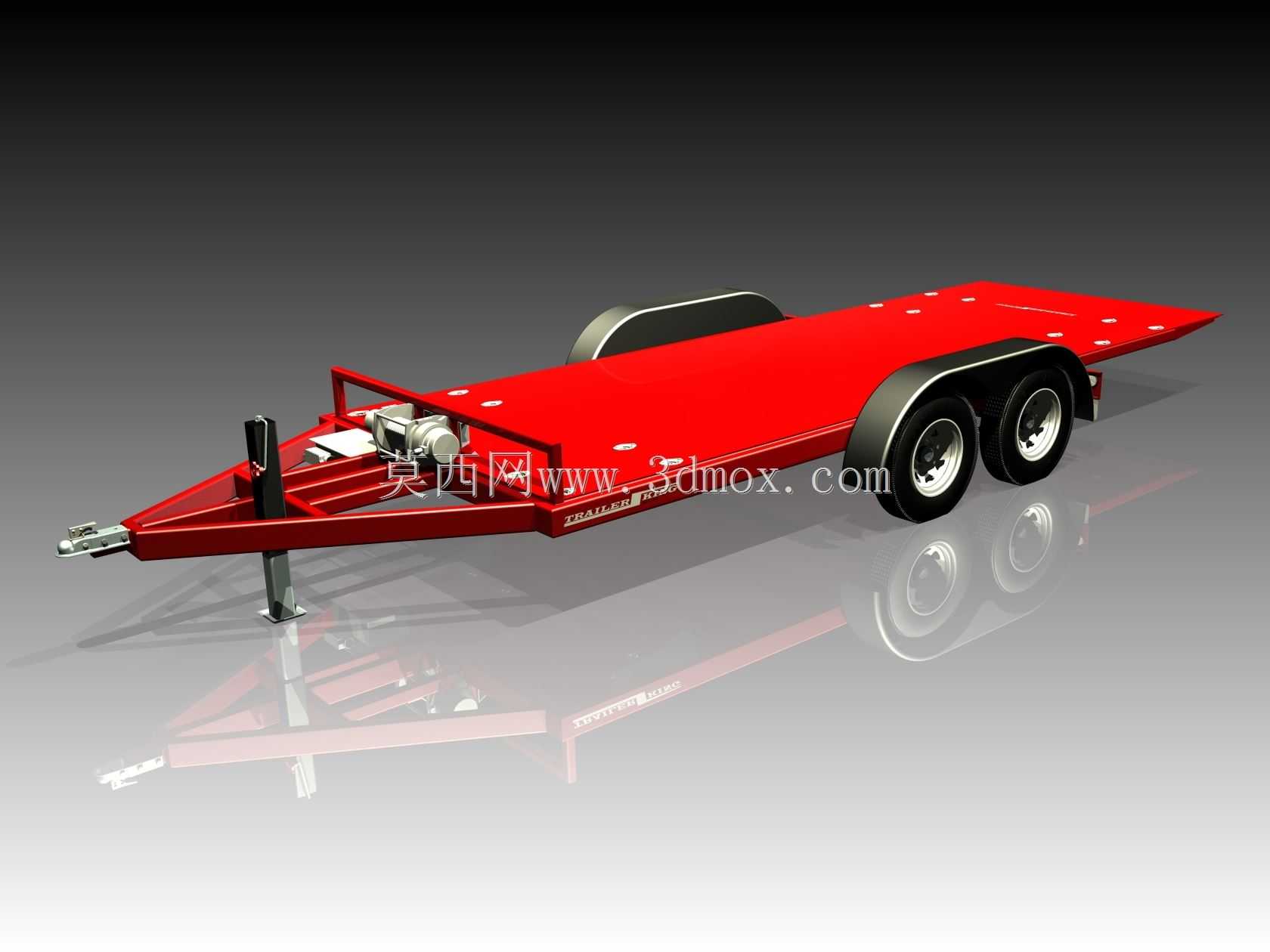

这款倾斜式平板拖车主要面向小型乘用车转运、工程机械短途驳运、场地内设备移位等场景，常见于汽车救援服务、二手车市场转运、赛车场赛事车辆转运、厂区重型配件周转等作业环境，可依托普通乘用皮卡或轻型货车牵引完成道路合规通行，无需额外配备重型牵引车头即可完成中轻型车辆的装卸与运输作业。设备整体采用低平板倾斜式结构设计，装卸作业时可通过双倾斜执行机构驱动平板整体绕后端铰接点倾斜，让平板后端直接贴合地面形成平缓过渡坡道，被运输车辆可直接沿坡道驶上平板，无需额外搭配爬梯、坡道板等辅助配件，单人即可完成全部装卸操作，大幅降低装卸作业的人力成本与准备时间。行走部分采用双车轴布局，单轴额定承载3500Lb，整体额定总质量达7000Lb，可覆盖绝大多数家用乘用车、小型工程设备、改装赛车的承载需求；车轴配套电动制动系统，可与牵引车辆的制动信号联动，在高速行驶或下坡路段提供可靠的制动力，避免拖挂状态下出现制动滞后、甩尾等安全隐患。平板表面预留标准化系紧孔位，配合蓄电池驱动的绞车结构，可在车辆驶上平板后完成车辆的定位拉紧，绞车无需外接电源，依靠车载蓄电池即可完成收放作业，适配无外接供电的野外救援、户外场地作业场景；系紧孔位沿平板两侧均匀分布，可根据被运输车辆的轮距、轴距灵活调整绑带固定位置，适配不同尺寸车型的固定需求。设计阶段充分考虑拖挂行驶的通过性与稳定性，平板采用低重心布局，承载面离地高度控制在合理区间，降低运输过程中整车的重心高度，减少高速行驶时的侧风影响，提升过弯、变道时的行驶稳定性；前端牵引架采用三角受力结构，搭配可调节高度的支撑支腿，在脱离牵引车停放时可通过支腿稳定支撑整机，避免牵引架下坠磕碰地面，同时支腿高度可适配不同型号牵引车的牵引座高度，保证牵引状态下平板处于水平姿态。外形尺寸方面，整体长度适配常规道路通行要求，平板宽度可覆盖常规乘用车的轮距范围，轮拱位置采用凸起式全包结构，避免运输过程中车辆轮胎与平板结构发生剐蹭，同时两侧轮拱可作为车辆停靠的侧向定位参考，方便驾驶员快速将车辆停靠在平板中心位置，保证载荷分布均匀。前端牵引连接部位采用标准拖挂接口，可适配市面上绝大多数轻型牵引车的拖挂装置，无需额外改装即可完成对接；整车电路采用标准化拖挂接口，可同步实现刹车灯、转向灯、示宽灯的信号联动，满足道路行驶的法规要求。
