铝型材框架式3D打印机防护外壳结构

这款外壳结构专为桌面级FDM三维打印设备设计，主要应用于个人创客工作室、小型加工工坊、职业院校实训教室、企业研发打样部门等场景，用来包裹打印核心运动组件，解决开放式打印过程中存在的温度流失、灰尘飘落、误触烫伤、耗材异味散逸等实际使用痛点，为打印作业提供稳定的封闭作业空间。

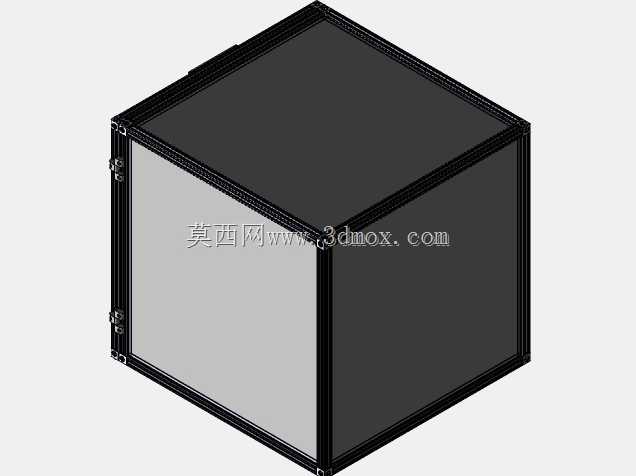

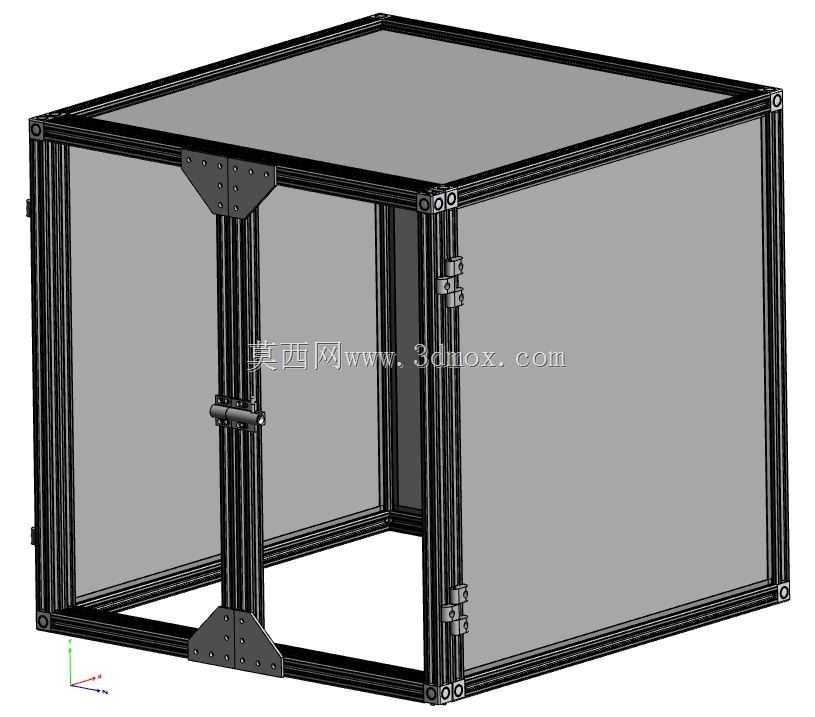

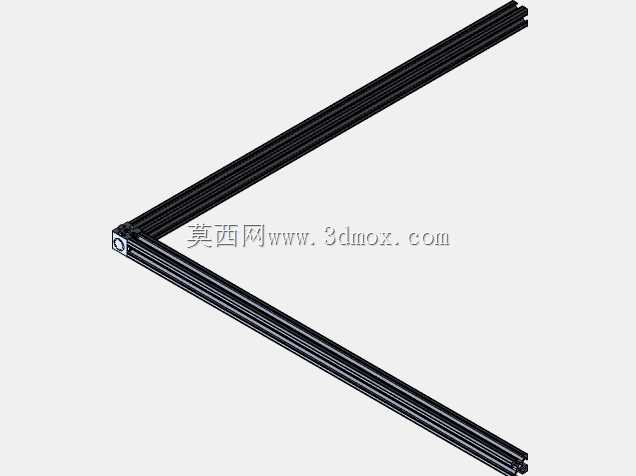

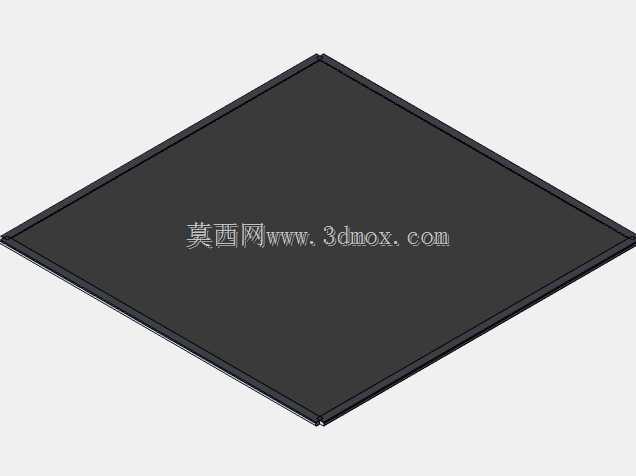

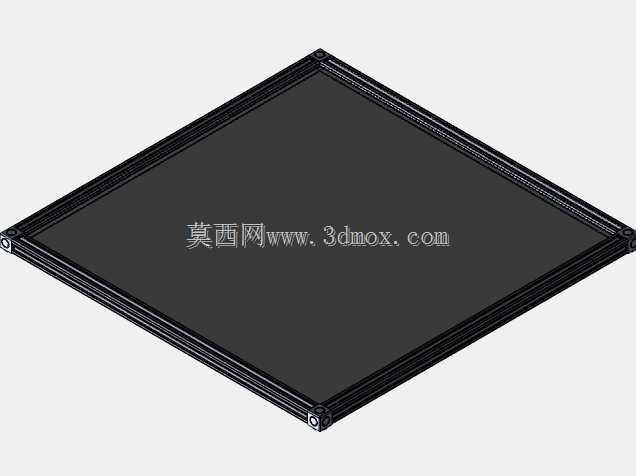

整体框架采用标准工业铝型材搭建，依托铝型材自带的T型槽结构完成各杆件的快速拼接，角部搭配专用角码与紧固件强化连接强度，无需复杂的焊接或定制机加工工序，组装门槛低，后期维护拆卸也十分便捷。框架的封板部分采用亚克力板材作为主体围护材料，除正面预留的开合门区域外，其余立面均采用整板嵌入铝型材槽位的安装方式，既可以通过透明板材直观观察内部打印进度与设备运行状态，也能有效阻隔打印过程中产生的细微耗材粉尘飘散，同时减少打印区域与外界环境的空气对流，帮助ABS等对环境温度敏感的耗材维持稳定的成型环境，降低模型翘边、层间开裂的概率。

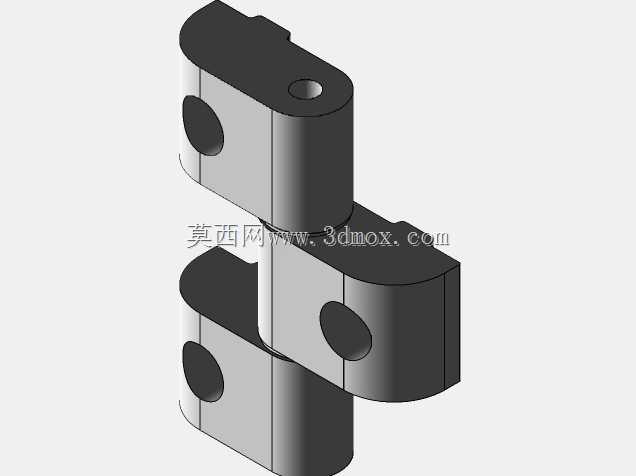

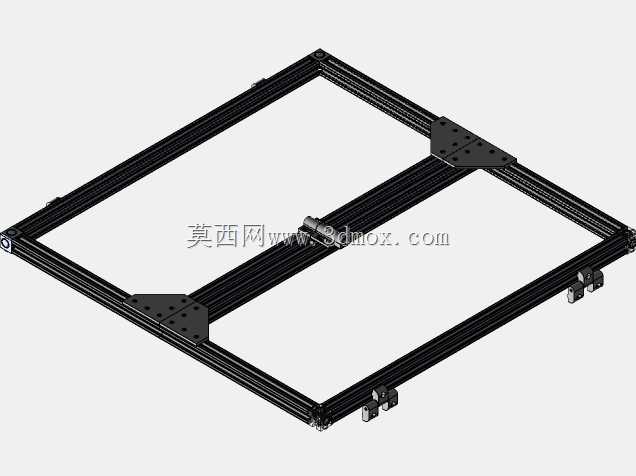

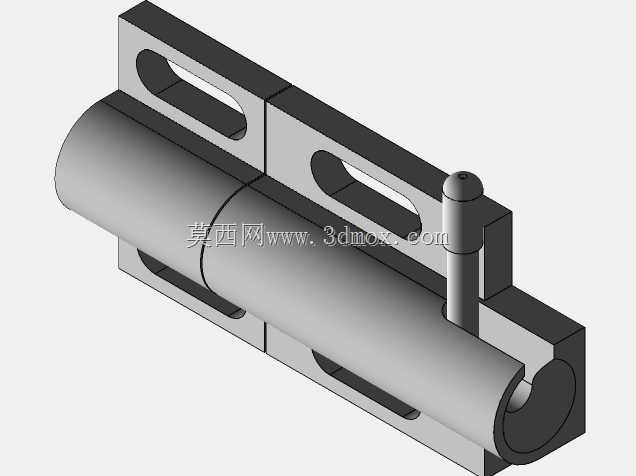

正面设置对开式检修门，门体同样采用亚克力板材制作，侧边通过专用合页与铝型材立柱连接，中部搭配简易锁扣实现门体的闭合固定，日常打印时关闭门体维持封闭空间，需要更换耗材、清理打印平台、调试喷头组件时可以直接开门操作，无需拆卸整块封板。框架底部预留了充足的安装边界，能够适配市面上多数主流尺寸的桌面级3D打印机核心组件，框架内部的型材槽位还可以灵活拓展安装LED照明条、空气过滤模块、走线槽等附加配件，用户可以根据自身使用需求调整内部布局。

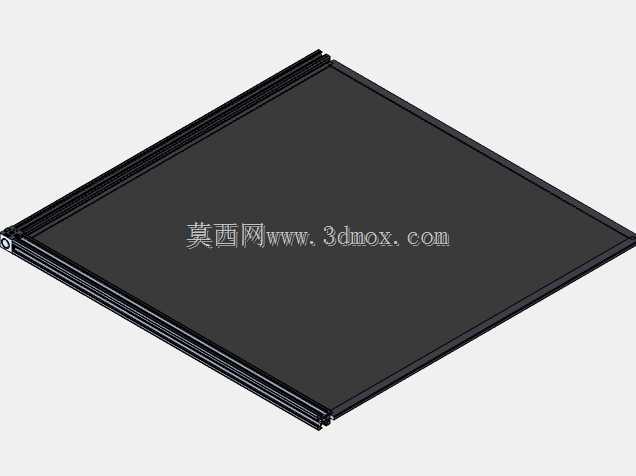

设计过程中优先选用通用库存标准件，铝型材、角码、合页、锁扣、亚克力板材均为市面上容易采购的常规规格，除亚克力板需要根据实际尺寸裁切外，其余部件均无需定制开模，整体制作成本可控，用户甚至可以自行采购材料完成组装。框架的整体外形方正规整，没有多余的外凸结构，放置在桌面或者工作台面上不会占用过多额外空间，边角处的紧固件均做了沉头处理，避免尖锐凸起造成磕碰划伤。框架顶部同样采用封板封闭，既可以防止上方杂物掉落砸坏内部打印组件，也能预留位置安装排风过滤装置，将打印过程中产生的微量有害气体经过滤后排出，进一步优化使用场景的空气质量。
