0805规格贴片陶瓷电容器三维结构

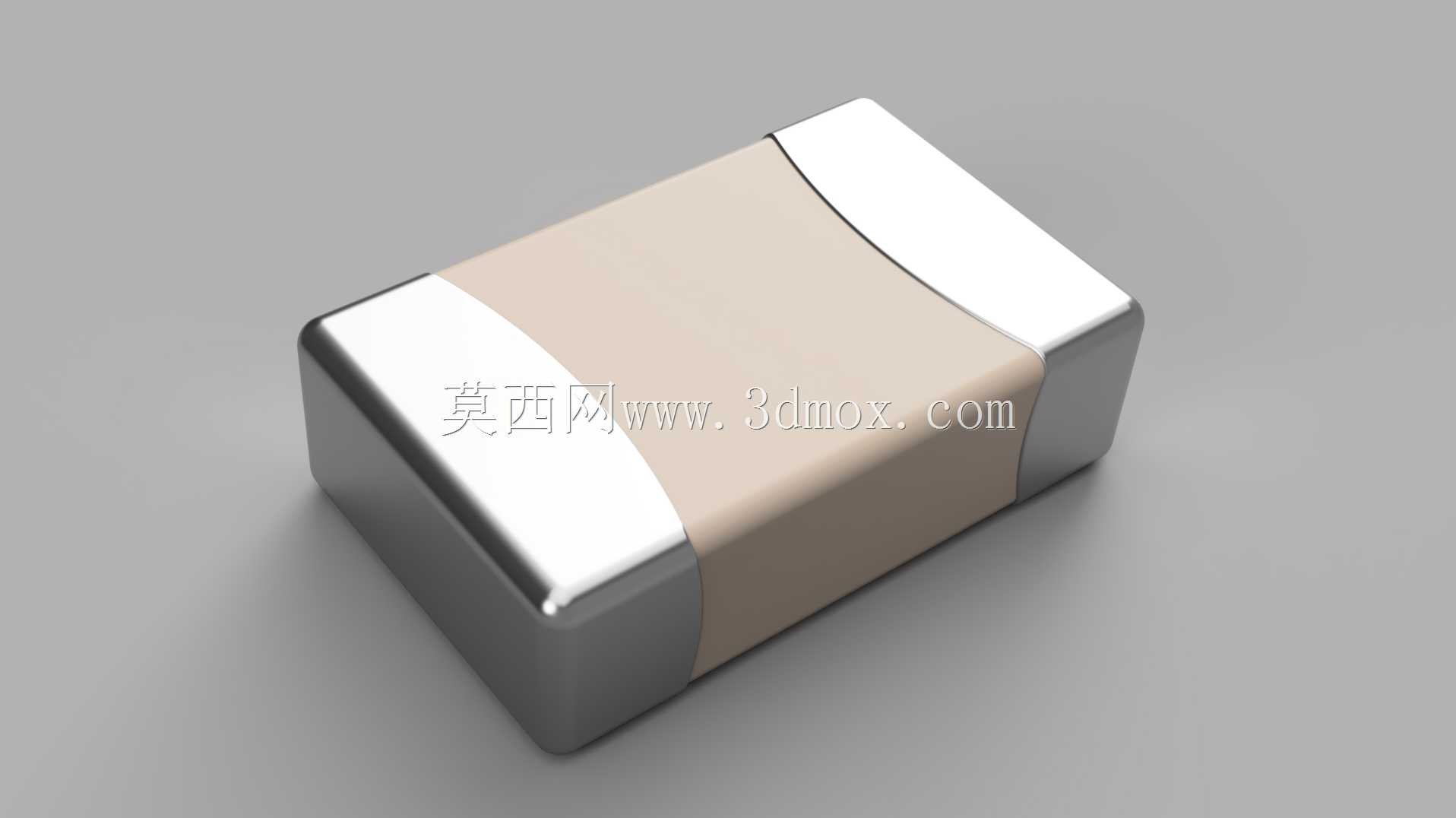

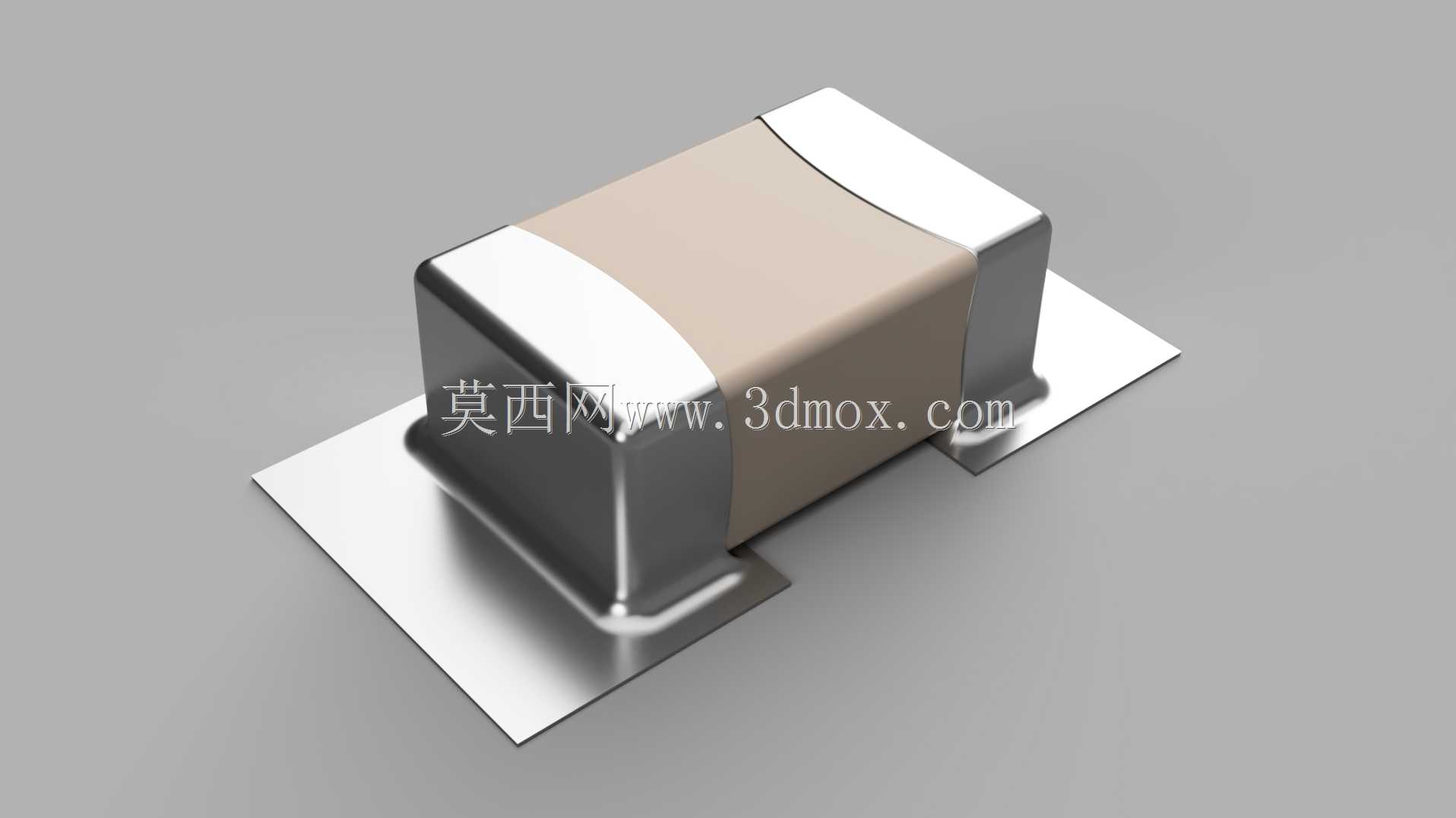

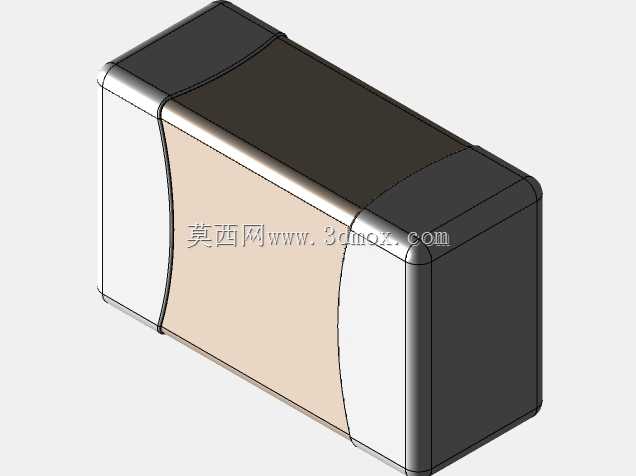

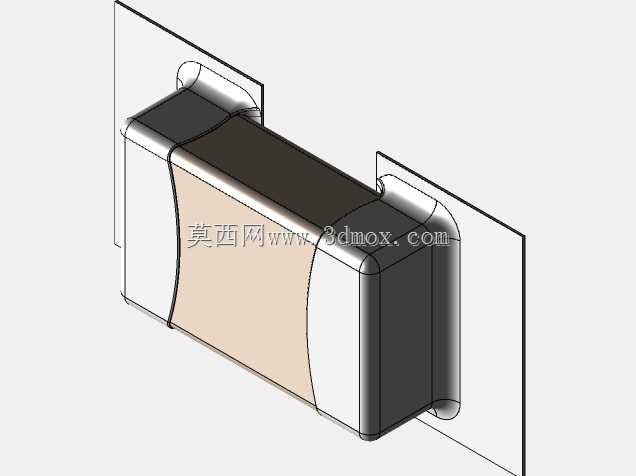

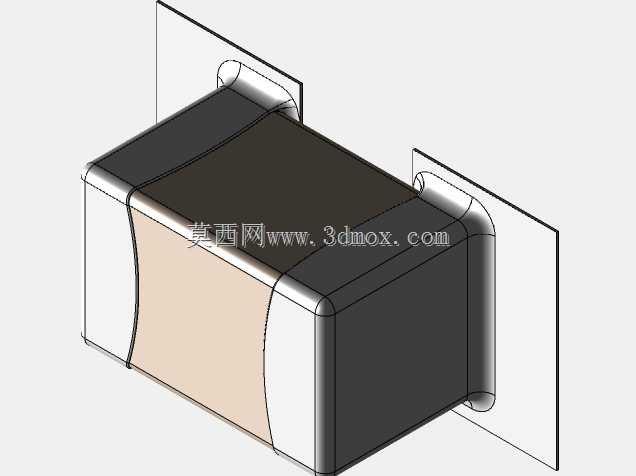

这款0805规格的贴片陶瓷电容器，是当前电子制造领域应用覆盖面极广的被动基础元件，在消费电子、工业控制板卡、汽车电子模块、通讯终端设备的电路设计中承担着不可或缺的作用，主要实现电路旁路去耦、信号耦合、滤波稳压、谐振调谐等核心功能，是高密度表面贴装工艺场景下的主流电容选型方案。从实际应用场景来看，这类电容适配回流焊、波峰焊等主流SMT自动化产线的贴装要求，能够在紧凑的PCB板卡空间内完成高密度排布，满足便携电子设备、小型化工业模块对元件占板面积的严苛要求，相比传统直插电容大幅压缩了板卡占用空间，提升了电路集成度。从产品功能特性来看，陶瓷介质的电容具备优异的高频响应特性，等效串联电阻低，温度稳定性覆盖不同精度等级需求，能够在宽温域工作环境下保持容值稳定性，适配不同电路场景的性能要求，无论是电源回路的高频噪声滤除，还是信号链路的交流耦合传输，都能提供可靠的性能支撑。在设计思路上，这款模型完整还原了贴片陶瓷电容的典型叠层结构，外部金属端电极与内部陶瓷介质叠层的衔接结构完全符合实际量产元件的形态，端电极的可焊面平整度、本体与焊盘的贴合边界都做了精准还原，能够直接用于PCB布局的干涉检查、SMT贴装仿真、整机组装的空间校核工作，帮助硬件工程师在设计阶段提前预判元件排布的安装间隙，避免生产阶段出现元件干涉、贴装偏移等工艺问题。外形尺寸与安装边界方面，该系列电容覆盖英制0805规格对应的不同公制高度尺寸，包含0.6mm、0.8mm、1.25mm等不同厚度规格，本体长宽尺寸严格遵循行业通用标准，端电极的焊盘搭接尺寸完全匹配行业通用焊盘设计规范，在进行板卡布局时，工程师可以直接参考模型的外轮廓预留足够的安装空间，同时兼顾不同厚度规格电容的选型替换需求，无需反复调整焊盘与周边元件的间距，大幅提升硬件设计的迭代效率。模型同时还原了电容本体的陶瓷基材质感与金属端电极的外观特征，在做产品装配可视化展示、工艺培训演示时也能提供足够真实的视觉效果，帮助产线操作人员快速识别元件形态，降低错料风险。
