内燃机用组合式曲柄轴结构设计

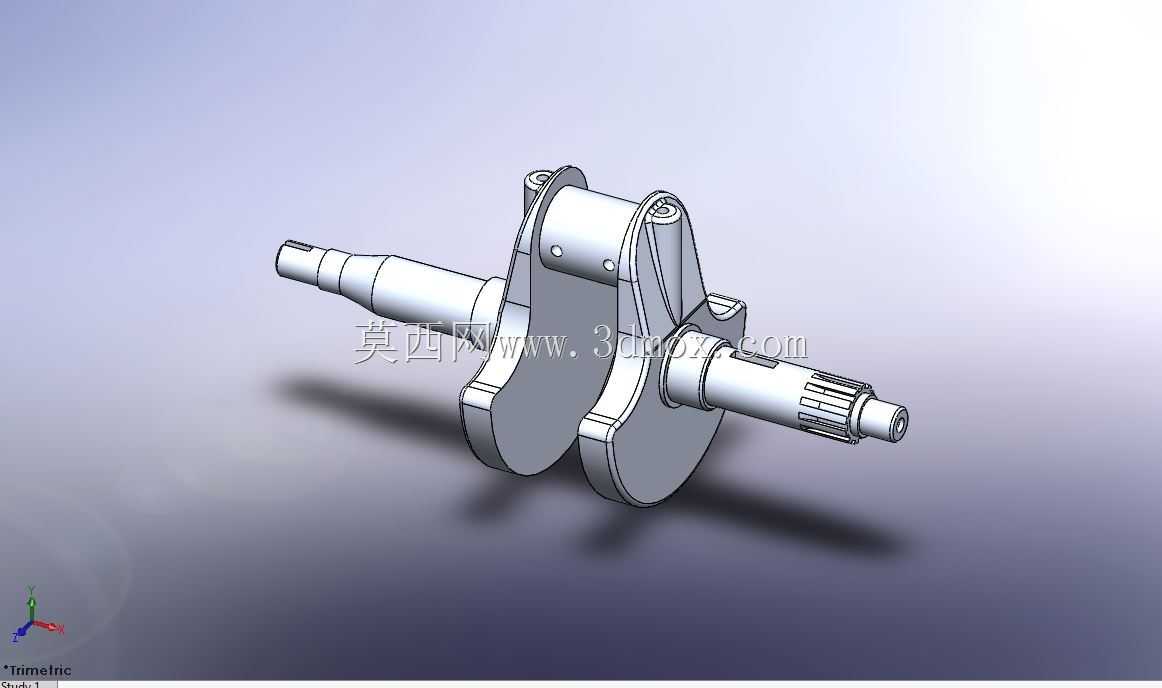

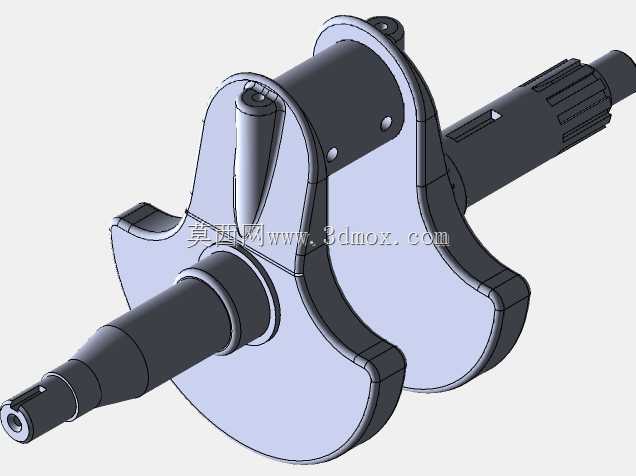

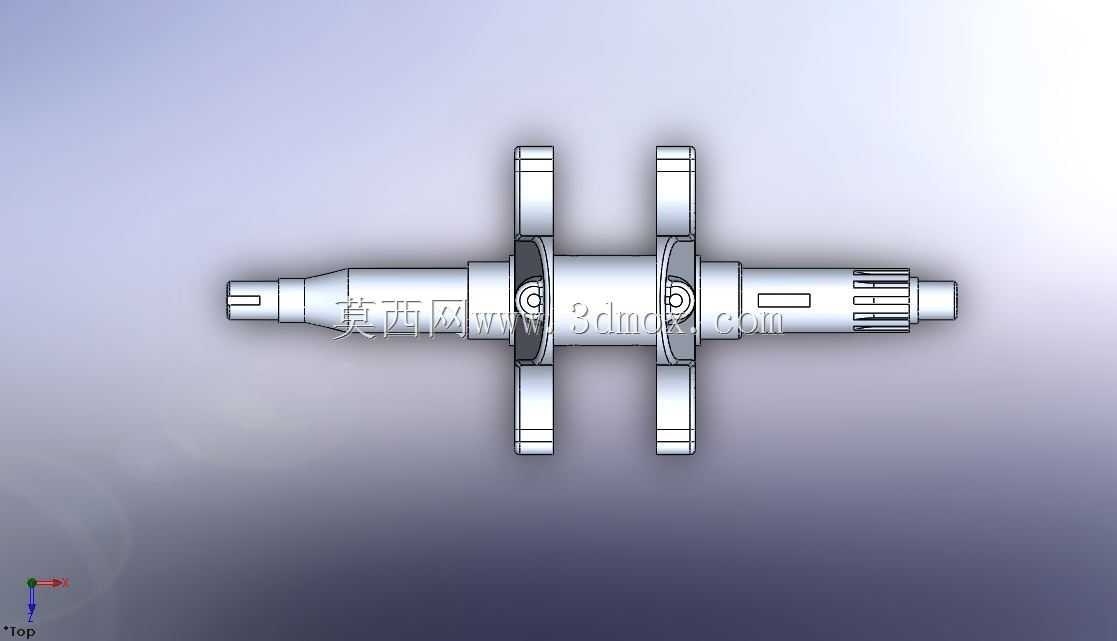

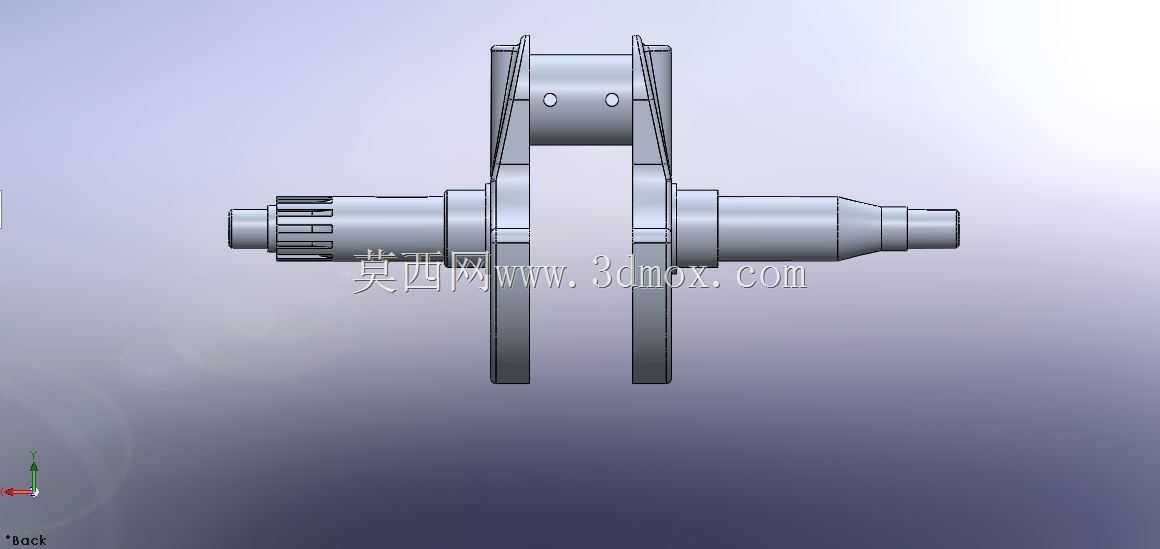

该零件是内燃机动力转换核心部件，主要应用于小排量单缸内燃机、通用动力机械的动力输出端，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，广泛适配小型发电机组、园林机械、摩托动力单元等场景，是动力设备中连接燃烧做功单元与末端负载的关键传动载体。在实际设备运行过程中，该部件需要持续承受燃烧冲程带来的周期性冲击载荷，同时将活塞连杆传递的往复作用力转化为持续的旋转力矩，通过轴端的花键结构将动力输出至离合器、变速箱等后续传动单元，其结构强度与形位精度直接决定了动力设备的运行稳定性、输出效率与使用寿命。从功能特性来看，该结构采用双曲柄臂整体式设计，两侧扇形平衡配重块与主轴颈、连杆轴颈为一体化成型结构，能够在高速旋转过程中平衡活塞往复运动产生的一阶惯性力，降低设备运行过程中的振动与噪音；主轴颈采用阶梯式变径设计，不同轴段分别适配轴承安装位、油封位、动力输出花键位，各轴段之间设置过渡圆角避免应力集中，花键段采用渐开线花键结构，具备承载能力强、对中性好的特点，能够传递大扭矩同时保证传动精度。设计过程中，首先根据目标动力单元的排量、额定转速、最大输出扭矩确定曲柄半径、轴颈直径、配重块的质量分布参数，通过动平衡计算优化配重块的扇形轮廓，确保在额定转速区间内旋转惯性力处于可控范围；轴段的尺寸设计充分考虑安装边界，两端轴颈的直径与长度匹配标准深沟球轴承的安装尺寸，油封位的轴段粗糙度与公差满足接触式油封的密封要求，避免运行过程中出现润滑油渗漏问题；曲柄臂与配重块的过渡位置采用大圆弧平滑过渡，消除加工与受力过程中的应力集中点，避免长期交变载荷下出现疲劳断裂问题。安装边界方面，该零件整体沿主轴轴向对称布置，两端主轴颈的同轴度公差控制在0.02mm以内，连杆轴颈与主轴颈的平行度公差满足高速运转要求，轴向安装尺寸预留轴承装配与轴向窜动间隙，花键端的长度适配外接传动件的啮合长度，确保装配后各配合面无卡滞、无旷量，能够在额定工况下长期稳定运行。
