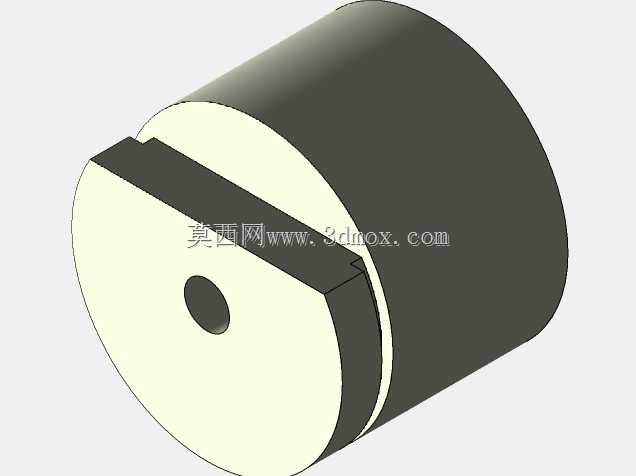

带轴向切槽的圆柱类机械传动零件

该零件属于机械传动系统中的配套定位连接件，主要应用于中小型轻工机械设备、自动化输送线以及小型实验台架的动力传递环节，可作为轴端定位块、扭矩传递转接件使用，能够在低转速、中等载荷的工况下实现动力的轴向转接与周向定位，避免传动过程中出现轴件与配套连接件的相对打滑问题，保障动力传递的稳定性。从功能特性来看，零件主体采用圆柱式结构设计，一端端面开设贯通式矩形切槽，切槽深度延伸至圆柱主体近三分之一长度位置，可与配套的平键、拨叉类零件形成卡接配合，端面中心开设的同轴通孔用于穿装固定轴件，通孔与圆柱外圆保持较高的同轴度要求，能够保障零件安装后转动过程的动平衡性能，减少高速转动下的径向跳动问题。在设计思路上，该零件优先考虑了安装便捷性与配合可靠性，圆柱外圆采用光滑无台阶设计，既减少了加工过程中的工序复杂度，降低铣削、磨削环节的加工难度，也能在装配时与配套的轴套、轴承内圈形成顺畅的过渡配合，切槽的宽度与深度尺寸经过匹配性计算，既能够满足常规平键的嵌入配合要求，也不会因切槽过深导致零件主体的结构强度下降，避免传动载荷下出现槽根位置的应力断裂问题。从外形尺寸与安装边界来看，零件整体轴向长度与外圆直径比例约为1.2:1，属于短圆柱类传动零件，安装时占用的轴向空间较小，可适配安装空间紧凑的传动工位，中心通孔的直径与外圆直径比例约为1:5，既能够满足常规直径固定轴的穿装要求，也保留了足够的壁厚来承受传动过程中的径向挤压力与周向剪切力，切槽的宽度与零件端面半径比例约为1:3，卡接配合时能够提供足够的接触面积来分散传递的扭矩，避免局部压强过大导致的配合面压损变形。零件的两个端面均采用平面磨削处理，安装时可与配套的止推垫片、轴承端面形成紧密贴合，减少轴向窜动的间隙，切槽的两个侧壁保持平行度公差要求，与配合键的侧面间隙控制在合理范围内，既能够保障装配时的顺畅嵌入，也能减少正反转切换时的冲击间隙，延长整套传动结构的使用寿命。
