无人机挂载式阵列排种种子投放装置

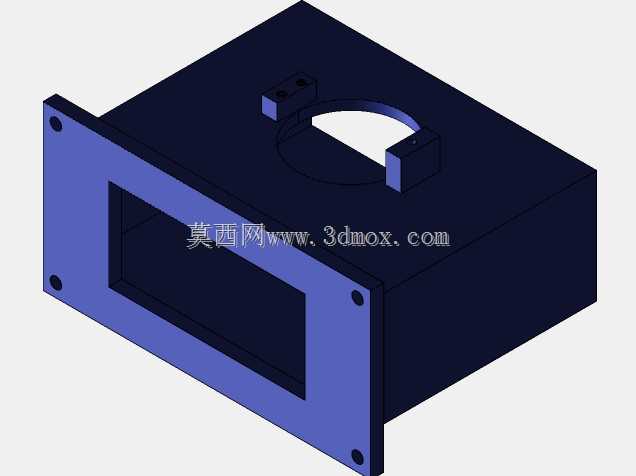

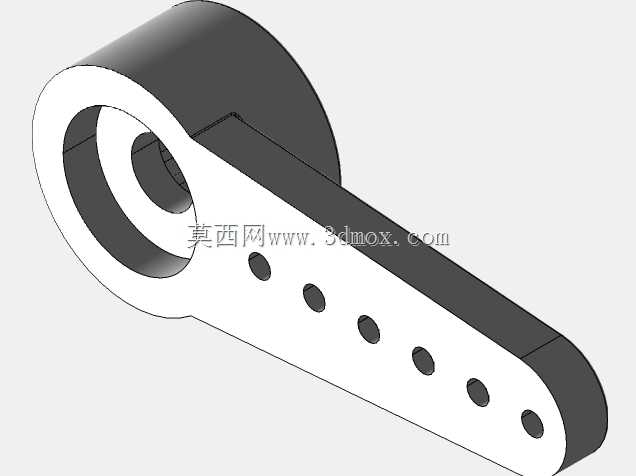

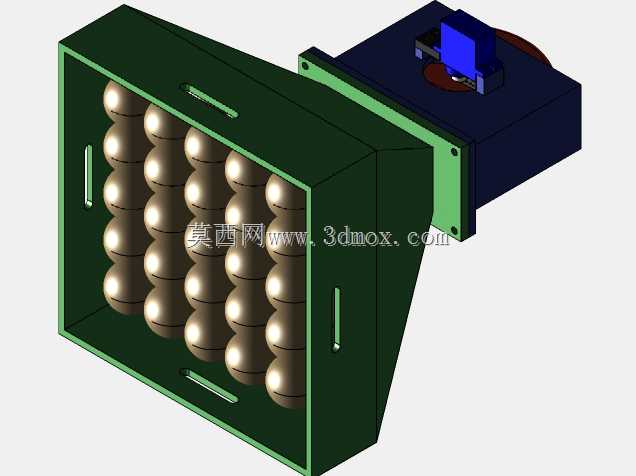

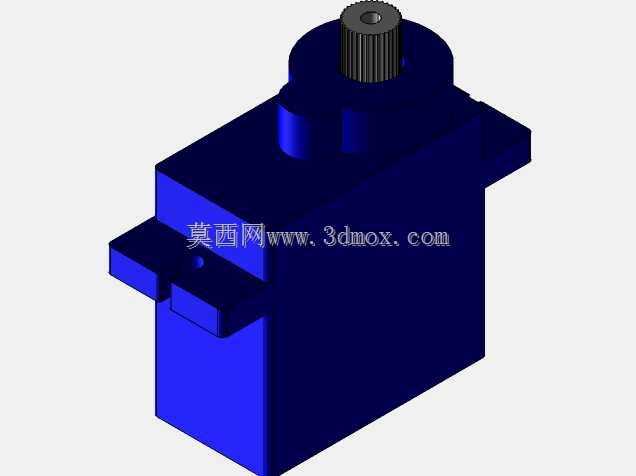

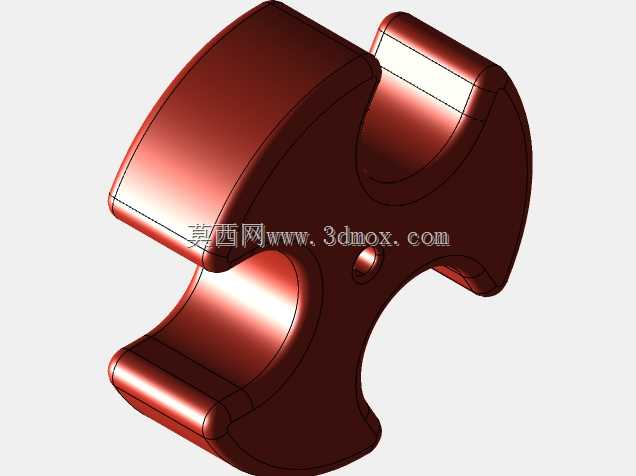

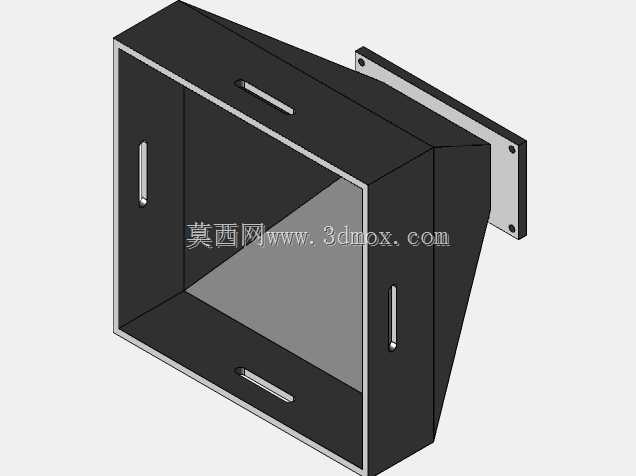

这款种子投放装置是专为低空无人机农林播种作业开发的核心执行部件，主要适配多旋翼农用无人机的挂载安装需求，可应用于山地造林、草原补播、大田作物精量播种、灾后植被恢复等多种地面机械难以进入的作业场景，解决传统地面播种设备受地形限制、作业效率低、人员劳动强度大的痛点，能够在无人机低空飞行过程中稳定完成种子球的有序投放，避免种子在空中飘散偏移，保证播种点位的精准度。装置整体采用前宽后窄的漏斗式储料仓结构，前端设置五列竖向排布的储料通道，每列通道可容纳多颗包衣种子球依次排列，通道内壁做顺滑过渡处理，能够保证种子球依靠自身重力顺畅下滑，不会出现卡滞、架空的问题；储料仓后侧衔接定量排种控制模块，通过舵机驱动的挡料结构实现单颗种子的精准放行，每一次动作仅释放对应列最下端的一颗种子球，可根据无人机飞行速度调整排种频率，匹配不同的播种株距要求。在安装边界设计上，装置后侧设置带安装孔的法兰连接座，可直接固定在无人机底部的挂载架上，整体外形紧凑，储料仓部分做了斜切收边处理，能够减少无人机飞行过程中的风阻，避免气流扰动影响飞行稳定性；装置整体重量控制在轻量化范围内，不会过度占用无人机的载荷配额，可在保证储种量的前提下尽可能延长单次作业的飞行时长。设计过程中充分考虑了户外作业的可靠性，储料仓侧壁设置了透明观察槽，作业人员可直观查看剩余种球数量，及时补充物料；排种模块的驱动部件做了外置防护壳设计，能够避免田间扬尘、雨水侵入驱动结构，保证长时间户外作业的稳定性，各列排种通道独立运行，即便单通道出现异常也不会影响其他通道的正常投种，降低作业过程中的故障概率。
