麦克纳姆轮全向移动ROS自主机器人底盘

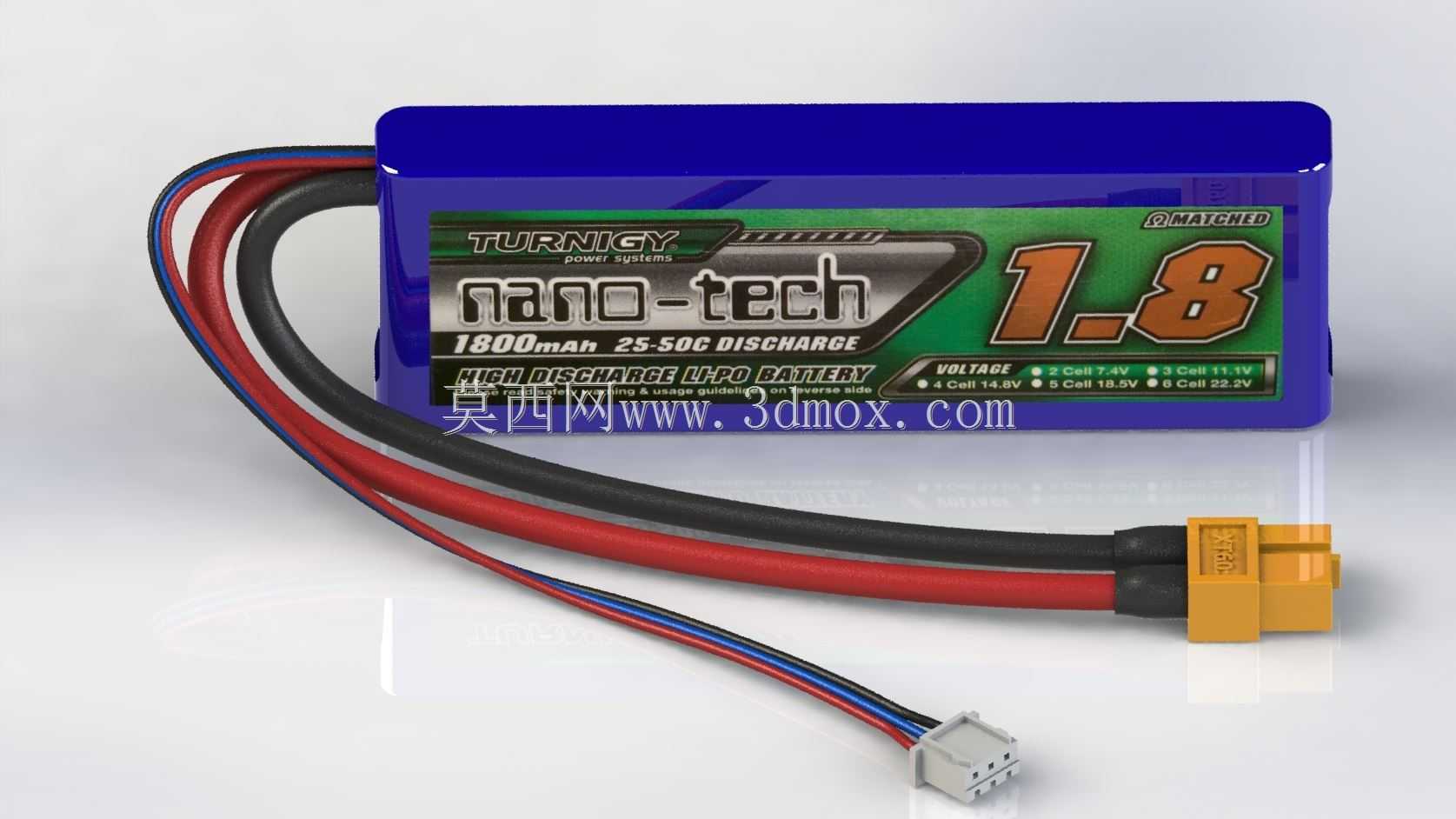

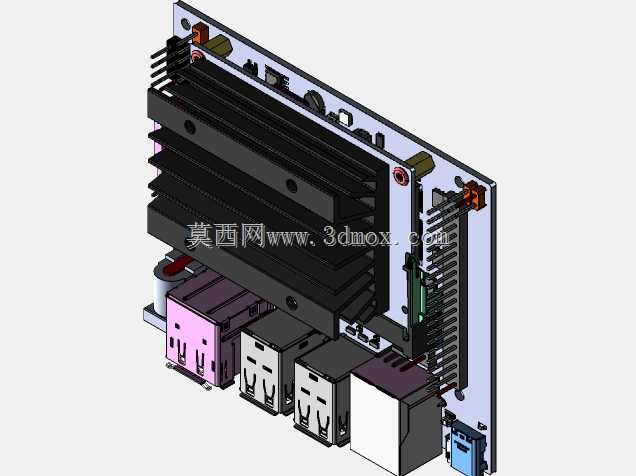

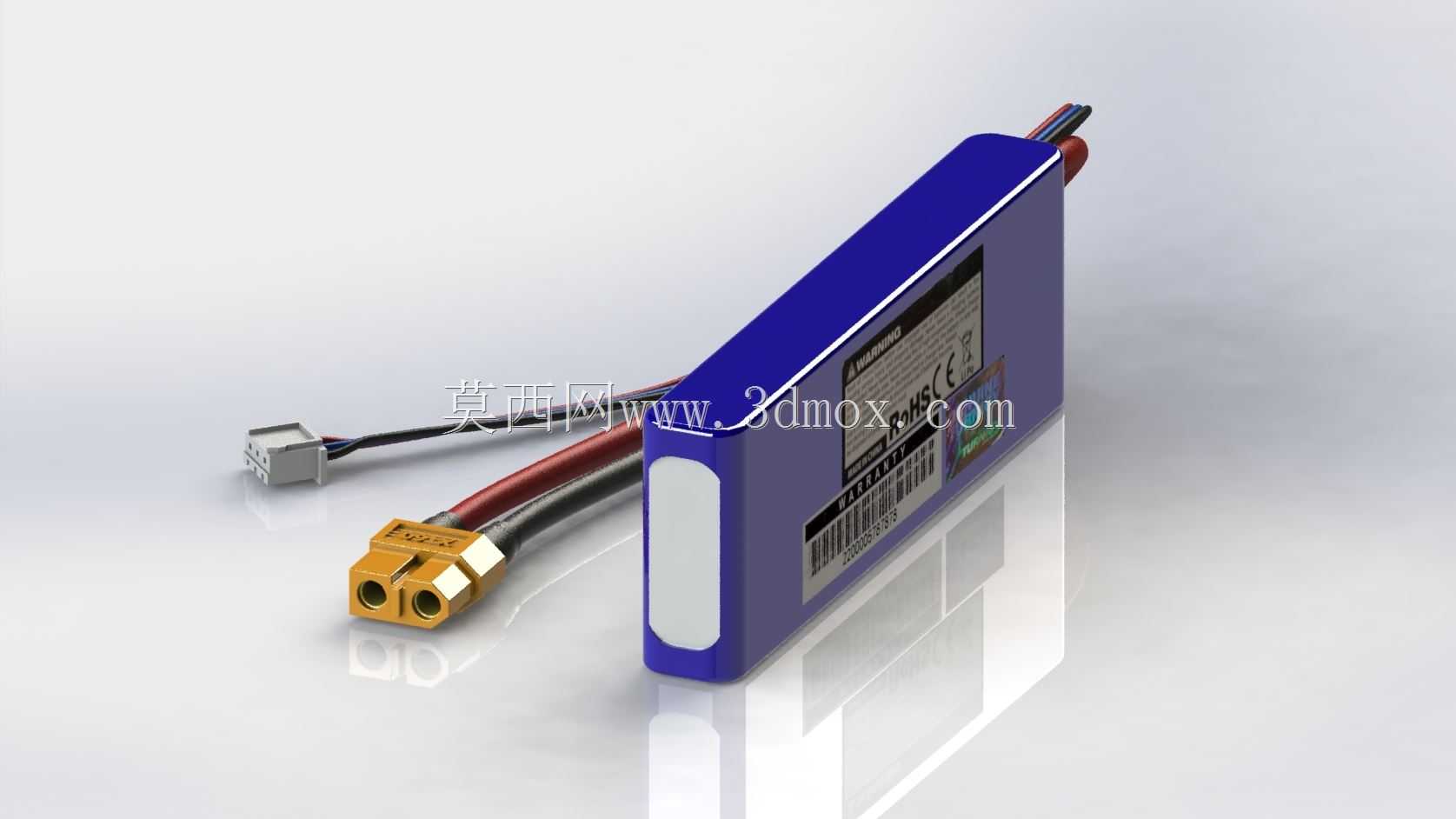

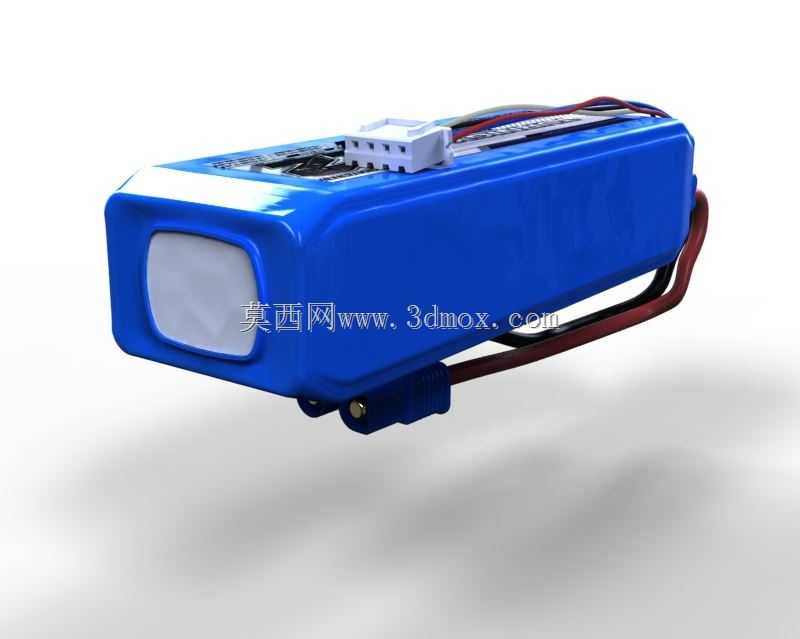

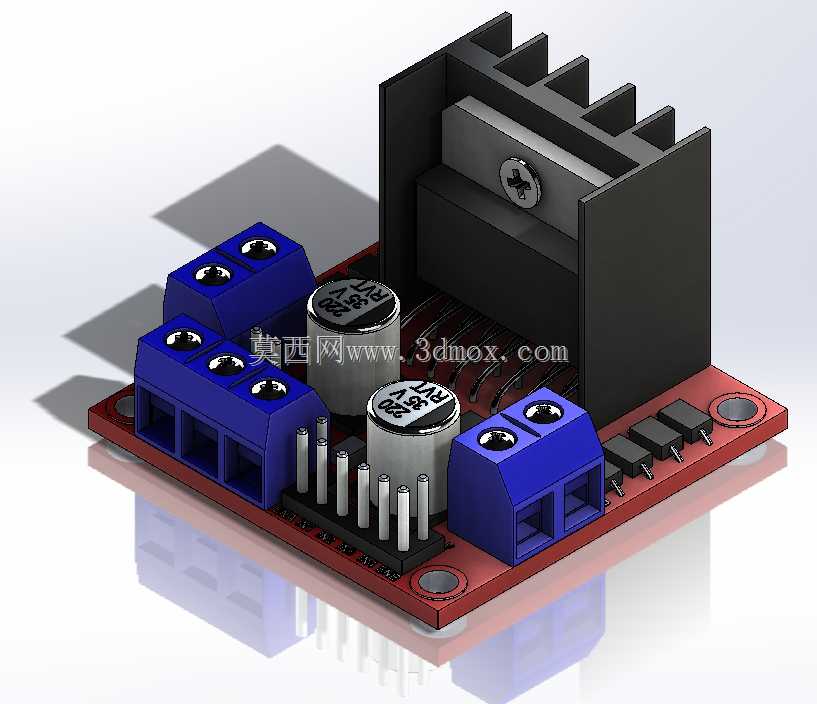

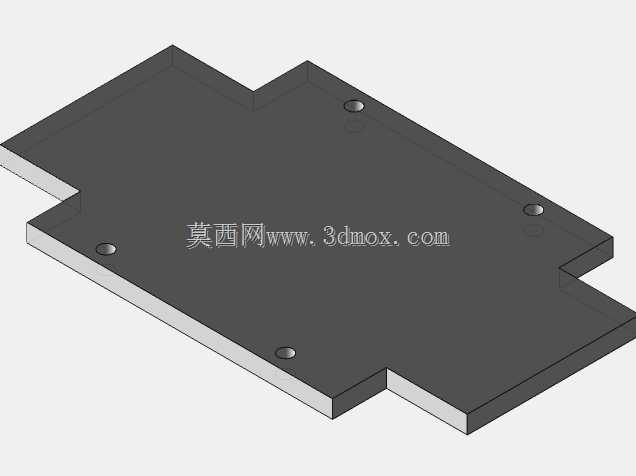

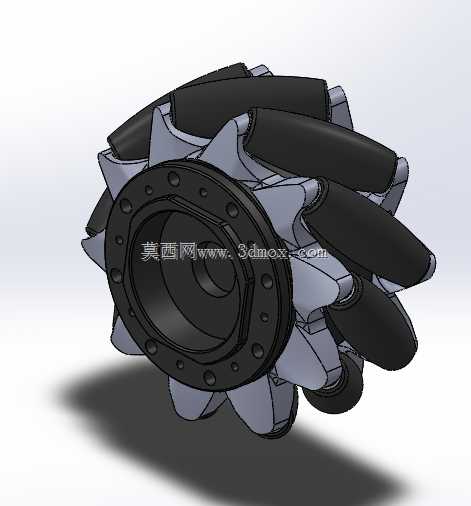

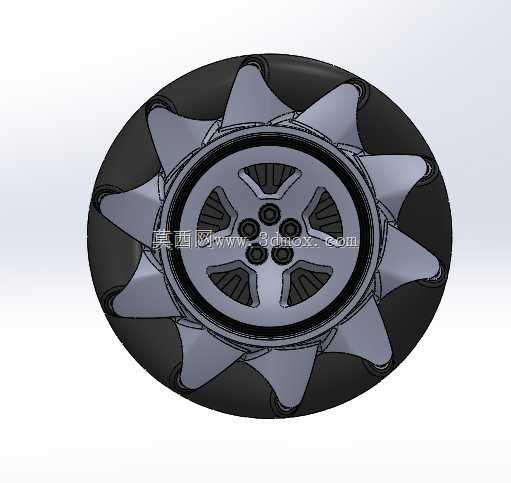

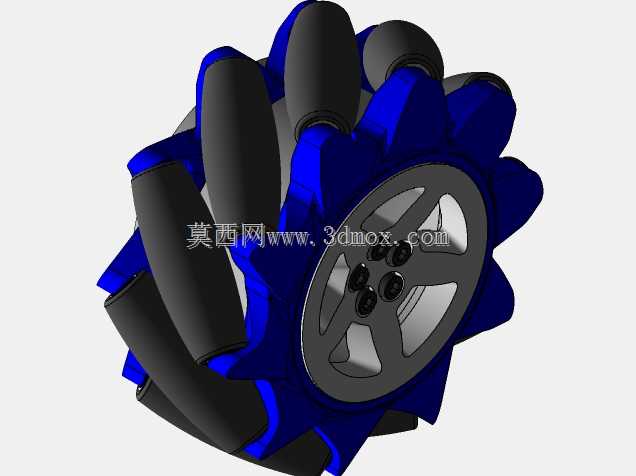

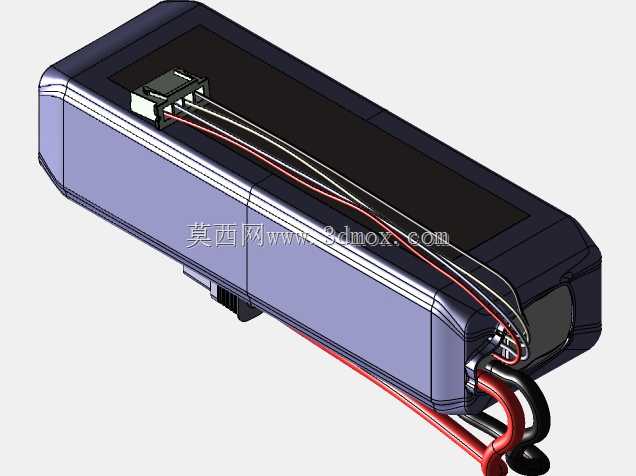

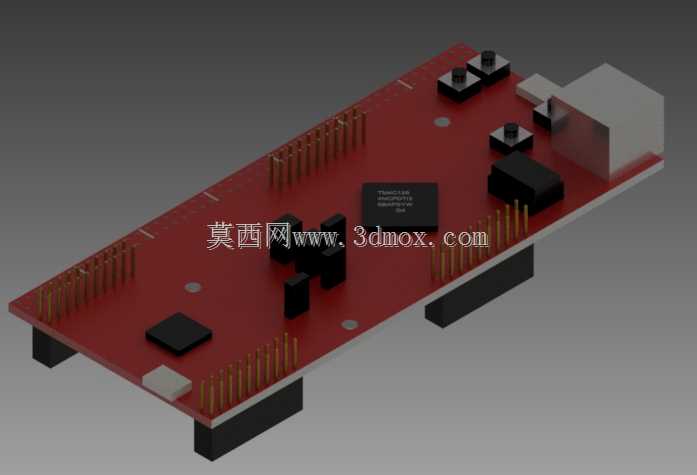

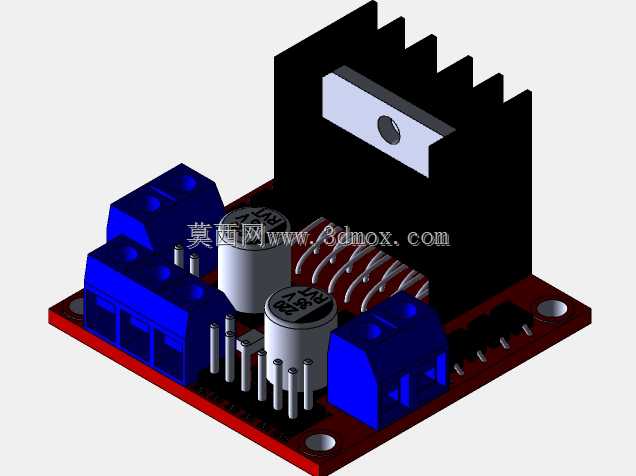

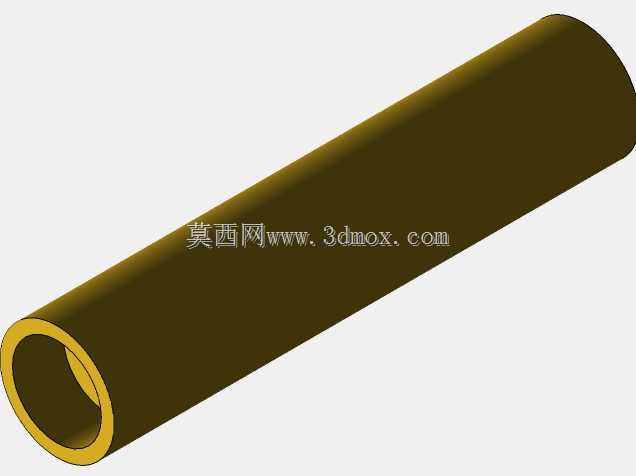

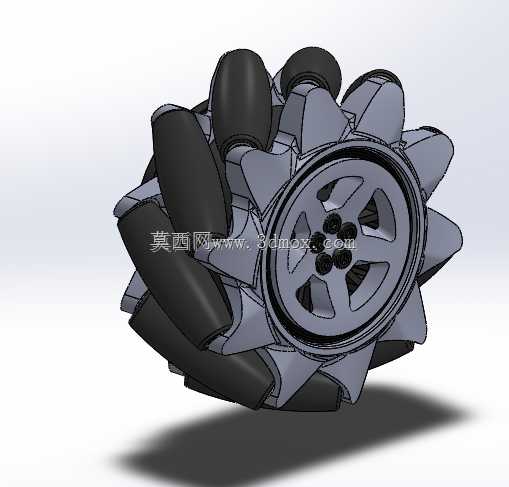

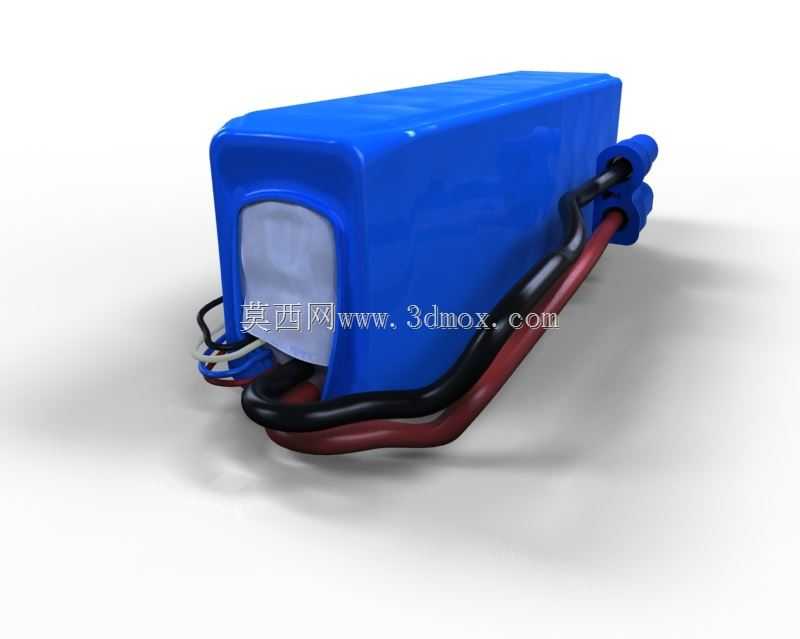

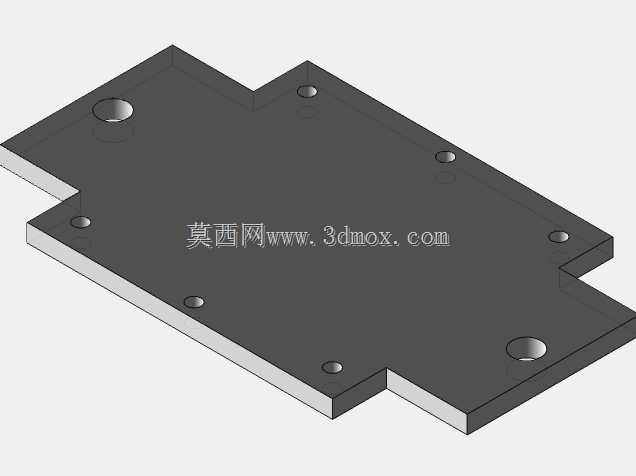

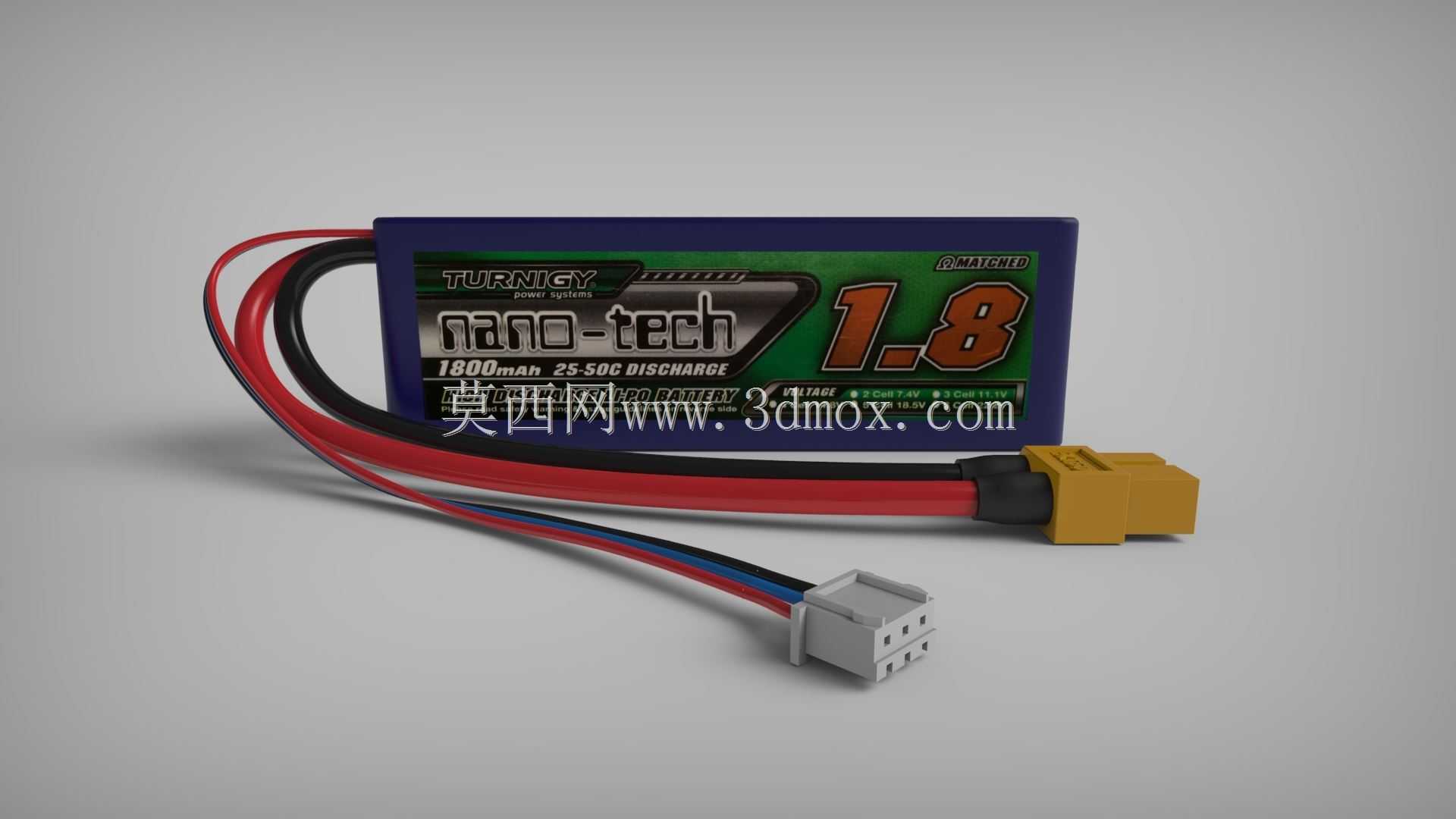

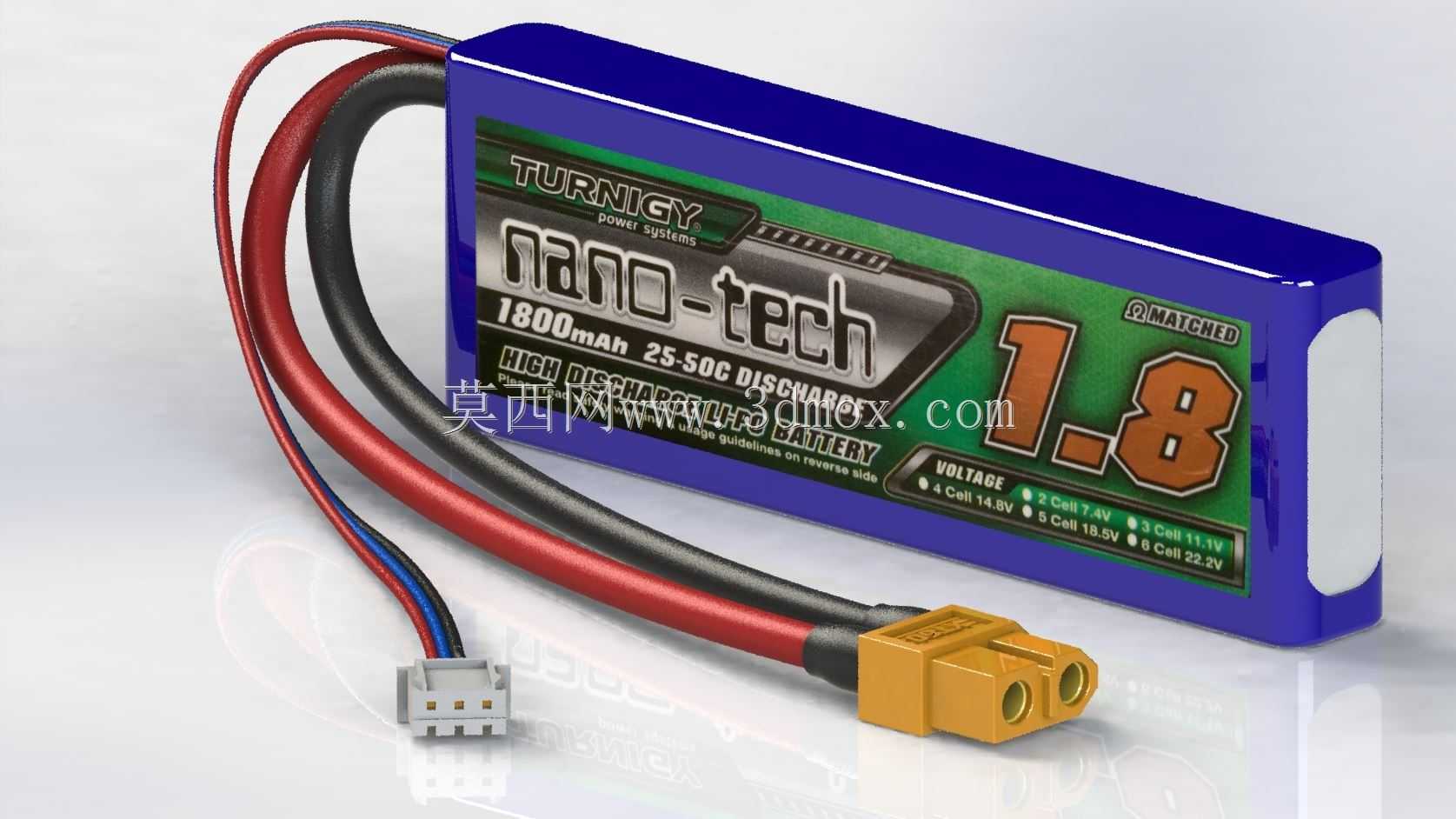

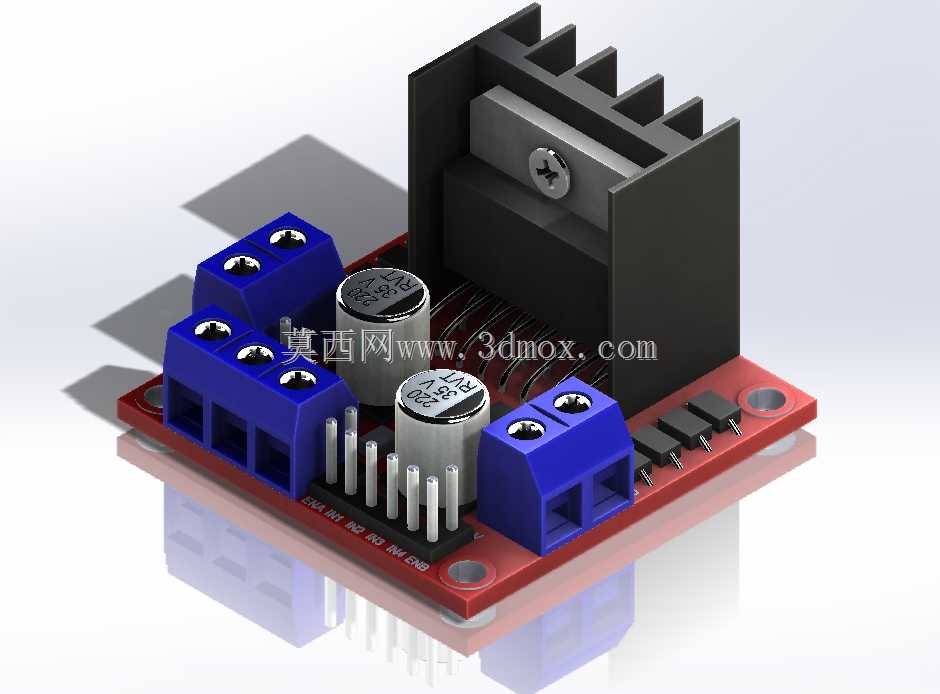

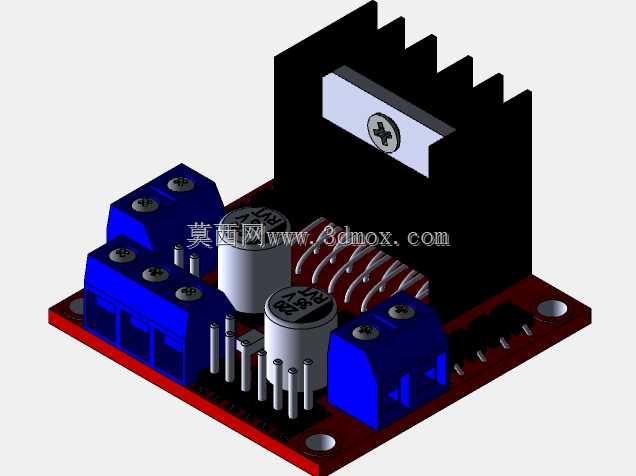

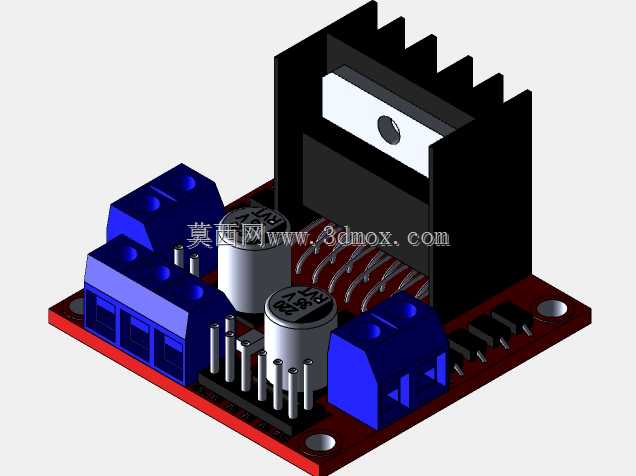

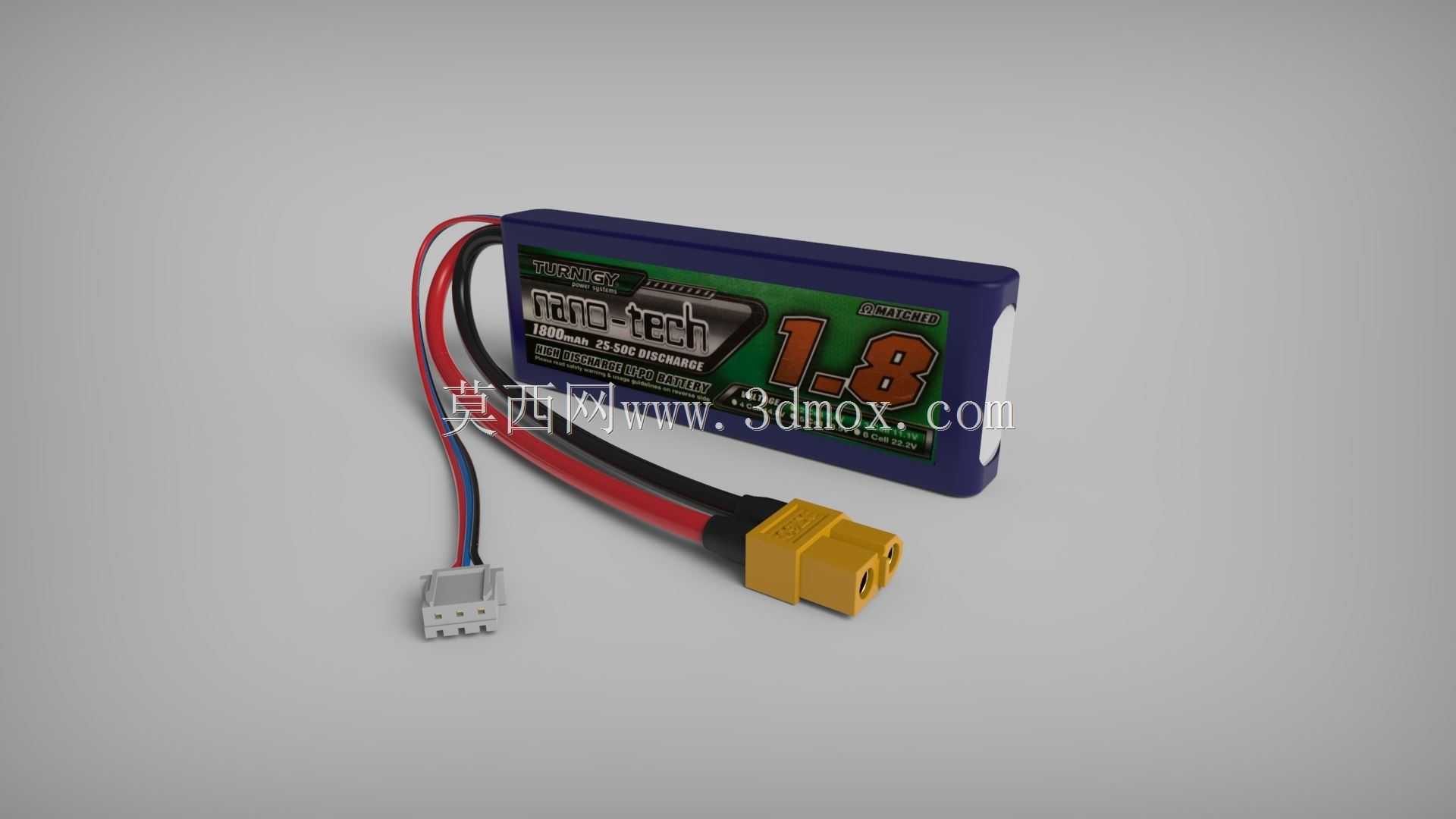

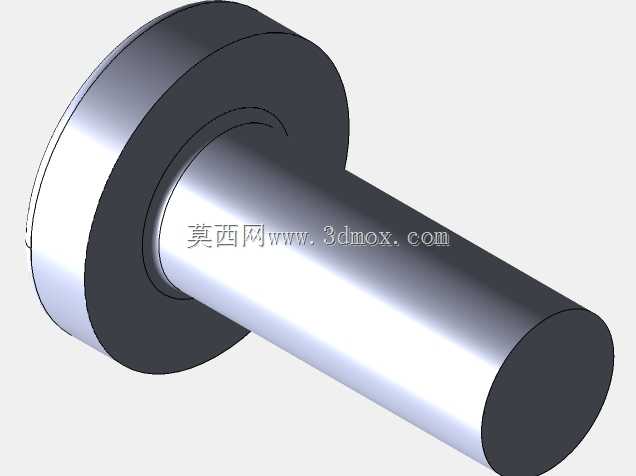

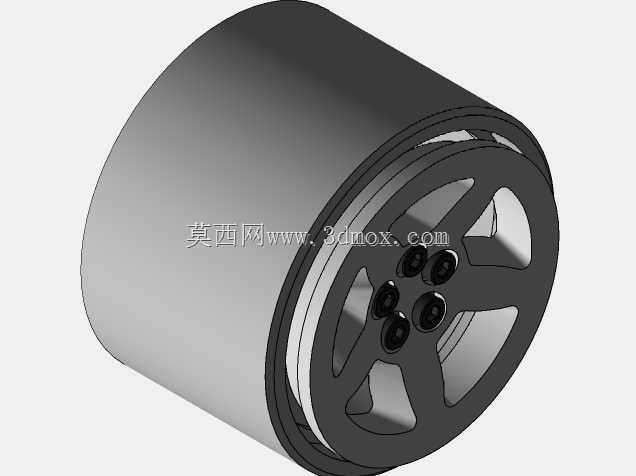

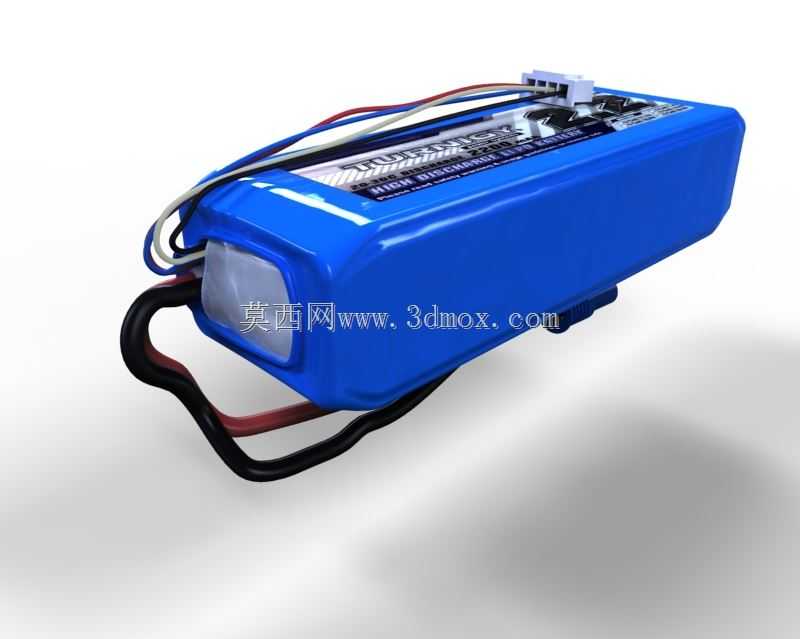

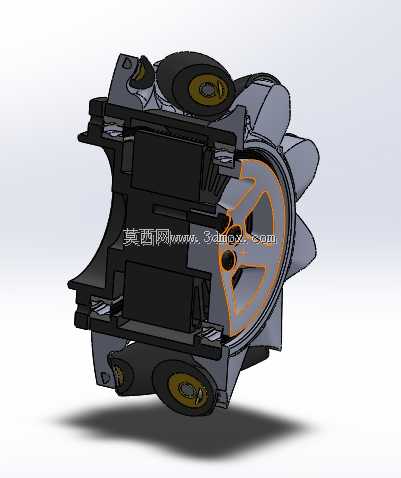

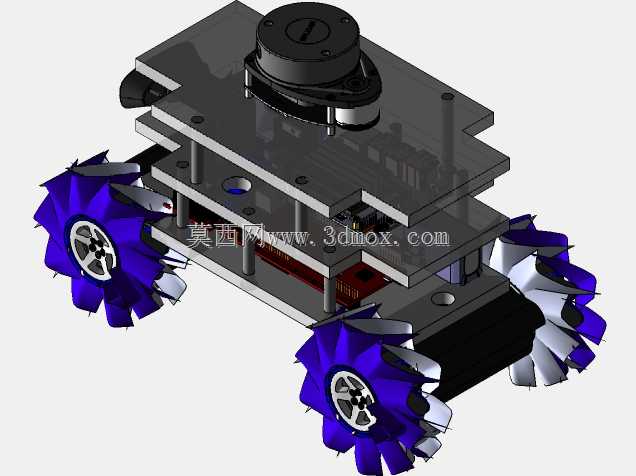

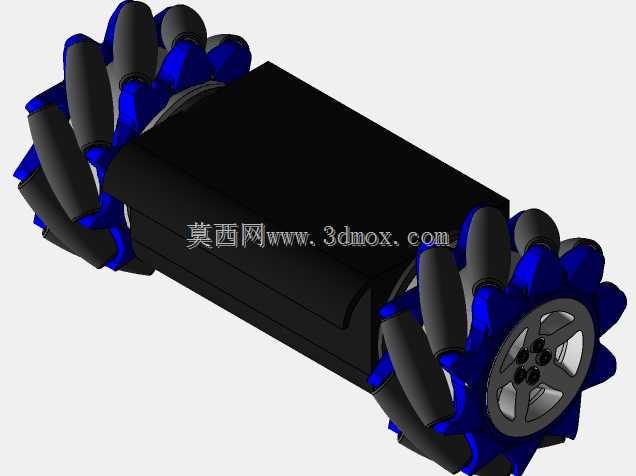

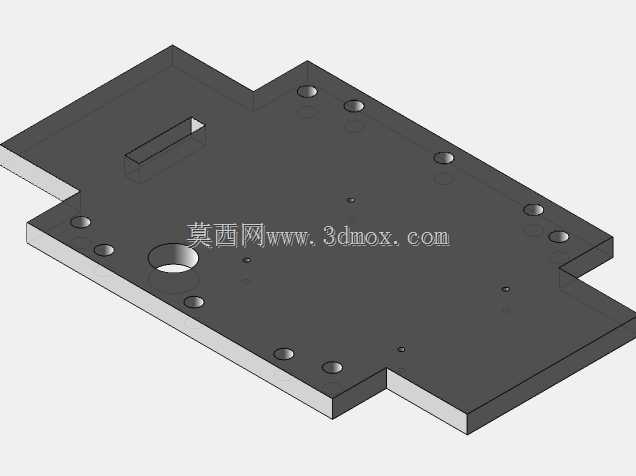

这款全向移动机器人底盘，主要面向室内智能巡检、仓储物料转运、科研教学验证、服务机器人开发等场景设计，可在狭窄通道、密集排布的工位区域内完成灵活移动作业，解决传统差速底盘转向半径大、狭小空间内机动受限的痛点。设备核心用途是作为各类自主移动机器人的通用承载平台，上层可按需搭载机械臂、检测传感器、物料载架、交互终端等功能模块，适配不同场景的作业需求，无需重新开发移动承载结构，大幅缩短智能机器人产品的开发周期。产品采用四层叠层板式承载结构，最上层预留激光雷达安装位，可直接搭载主流单线激光雷达实现环境建图与自主导航，中间层预留控制板、驱动板、电源模块的安装孔位，可固定主控单元、电机驱动器、电池组等核心电控部件，最下层为行走驱动层，集成四组麦克纳姆轮驱动单元，每层板件通过铜柱与紧固件连接，既保证整体结构强度，又预留充足的布线空间，方便各类线束的排布与后期维护。行走系统采用四组独立驱动的麦克纳姆轮，通过四个轮子的转速与转向差速配合，可实现前行、横移、斜行、零半径原地旋转等全向移动动作，在宽度仅比自身尺寸宽十厘米的狭窄通道内也能完成转向与通行，适配仓储货架间通道、实验室狭小空间、写字楼走廊等复杂通行环境。设计过程中优先考虑模块化与通用性，所有安装孔位均按照主流电控配件的安装尺寸设计，电池仓可适配不同容量的锂电池组，上层拓展板预留多组标准化安装孔，可快速加装不同功能的上层负载，同时控制整体重心位于底盘几何中心位置，避免加装载物后出现重心偏移导致的行驶不稳问题。外形尺寸方面，整体采用正方形布局设计，轮组外沿即为整机最大宽度边界，安装时无需额外预留侧边转向空间，上层安装板的孔位间距统一，方便不同功能模块的快速拆装，底部轮组与底板预留足够的离地间隙，可顺利通过室内常见的线缆槽、门槛条等小幅凸起障碍，不会出现底盘剐蹭地面的情况。整体结构采用亚克力与金属紧固件搭配，在保证结构强度的同时控制整机自重，提升有效负载能力，可承载自重1.5倍以内的上层负载稳定行驶，适合各类室内自主移动作业场景的二次开发与直接应用。
