Robocon赛事高速伺服抛箭执行机构

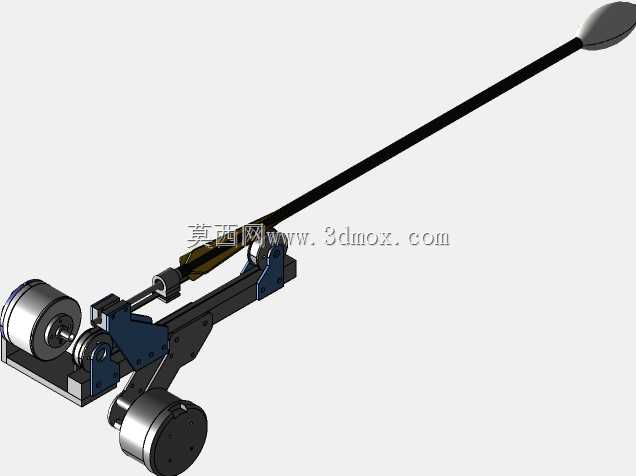

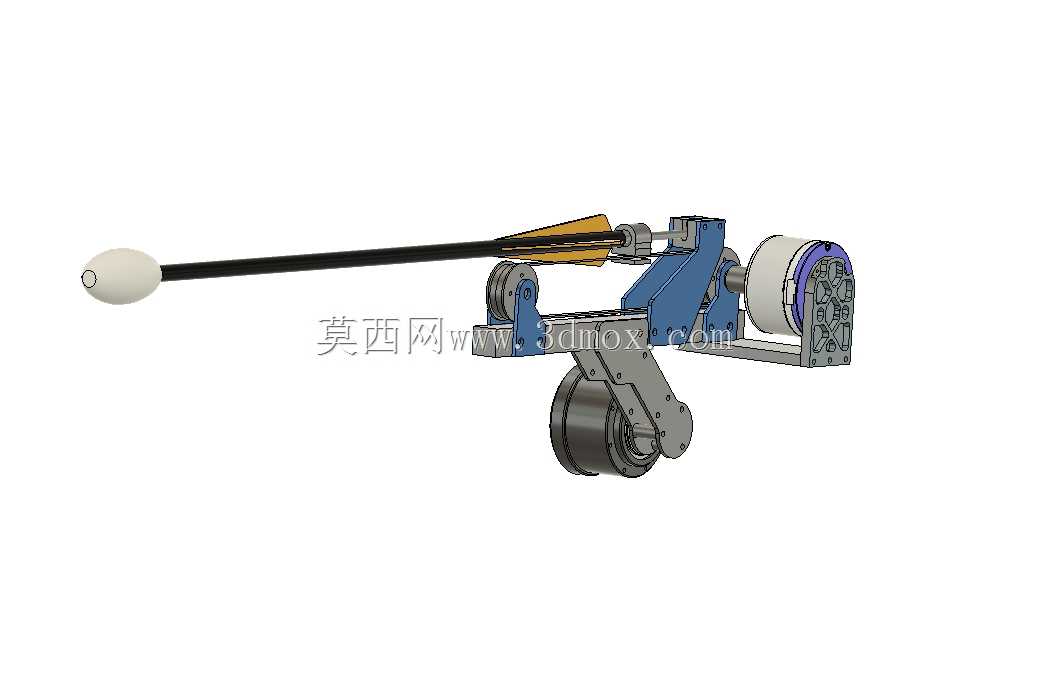

该抛箭机构是面向Robocon赛事投箭类任务开发的专用执行装置，主要适配赛事中需要精准、高速完成箭体投射的作业场景，可直接集成在参赛移动机器人的上层作业平台，配合机器人的全场定位、目标识别系统完成指定箭靶的投送作业，也可经过参数调整后适配同类需要长杆类物件高速抛送的特种作业场景。整套机构采用卧式低位布局，底部设置两组对称的重载安装座，可直接通过螺栓固定在机器人上层铝型材框架上，整体横向安装宽度控制在三百二十毫米以内，纵向安装深度不超过四百毫米，抛臂完全收回时整体高度低于一百八十毫米，不会占用机器人过多的上层安装空间，也不会干扰机器人行走过程中的周边避障检测。机构核心驱动采用伺服电机直连传动轮组，省去了冗余的减速传动环节，传动响应延迟控制在毫秒级，可在极短时间内完成抛臂的加速摆动，实现箭体的高速抛射，抛臂采用高强度碳纤维空心管材制作，在保证整体结构刚度的前提下大幅降低运动部件的惯量，既可以提升抛射的响应速度，也能减少机构高速运动时的振动，保证抛射落点的一致性。抛臂末端设置有适配箭体杆径的弹性夹持座，可在抛臂加速阶段稳定固定箭体，当抛臂摆动到预设发射角度时，夹持座自动释放箭体，配合提前标定好的抛射角度、速度参数，可实现不同距离下箭体的精准落点控制。整套机构的支撑框架采用高强度铝合金板材一体化加工成型，各传动铰接点都配置了密封深沟球轴承，可承受高速摆动下的交变载荷，长时间高频作业也不会出现传动间隙变大、结构松动的问题，框架侧面预留了传感器安装位，可加装原点、限位检测元件，配合伺服驱动器实现抛臂的位置闭环控制，方便使用者根据实际任务需求调整抛射的角度、初速度参数，适配不同射程的投送需求。机构的动力、信号接口都集中布置在底座侧面，集成到机器人系统时只需要对应连接伺服动力线、编码器线与控制IO即可，不需要额外做复杂的线路改造，整体安装调试门槛较低。
