定制款铝合金机车传动防护壳体结构设计

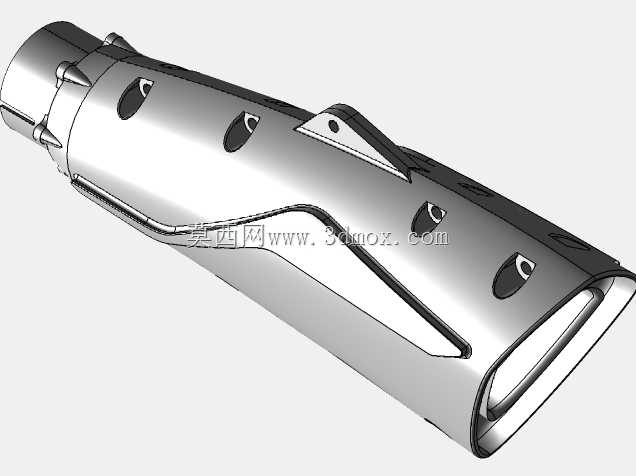

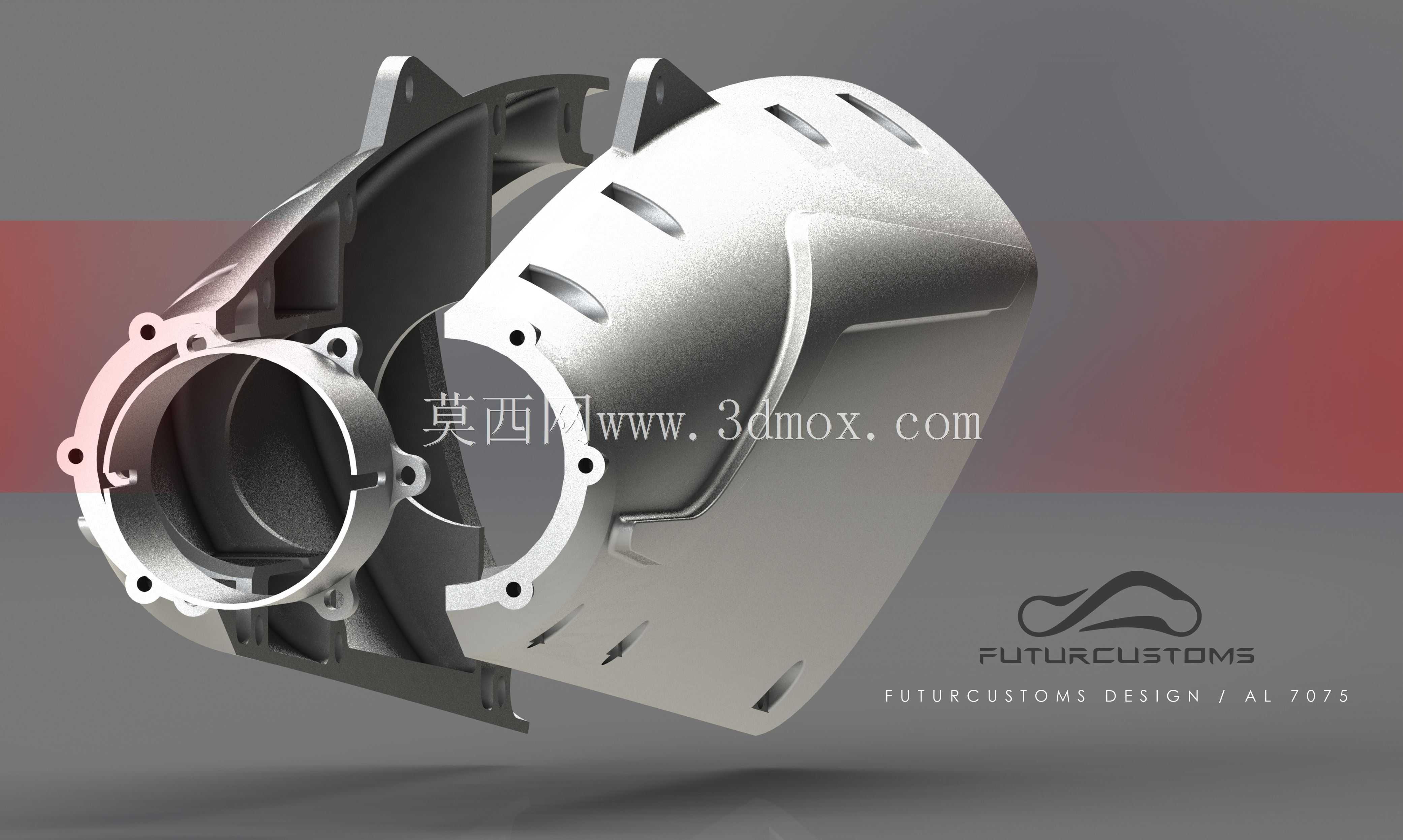

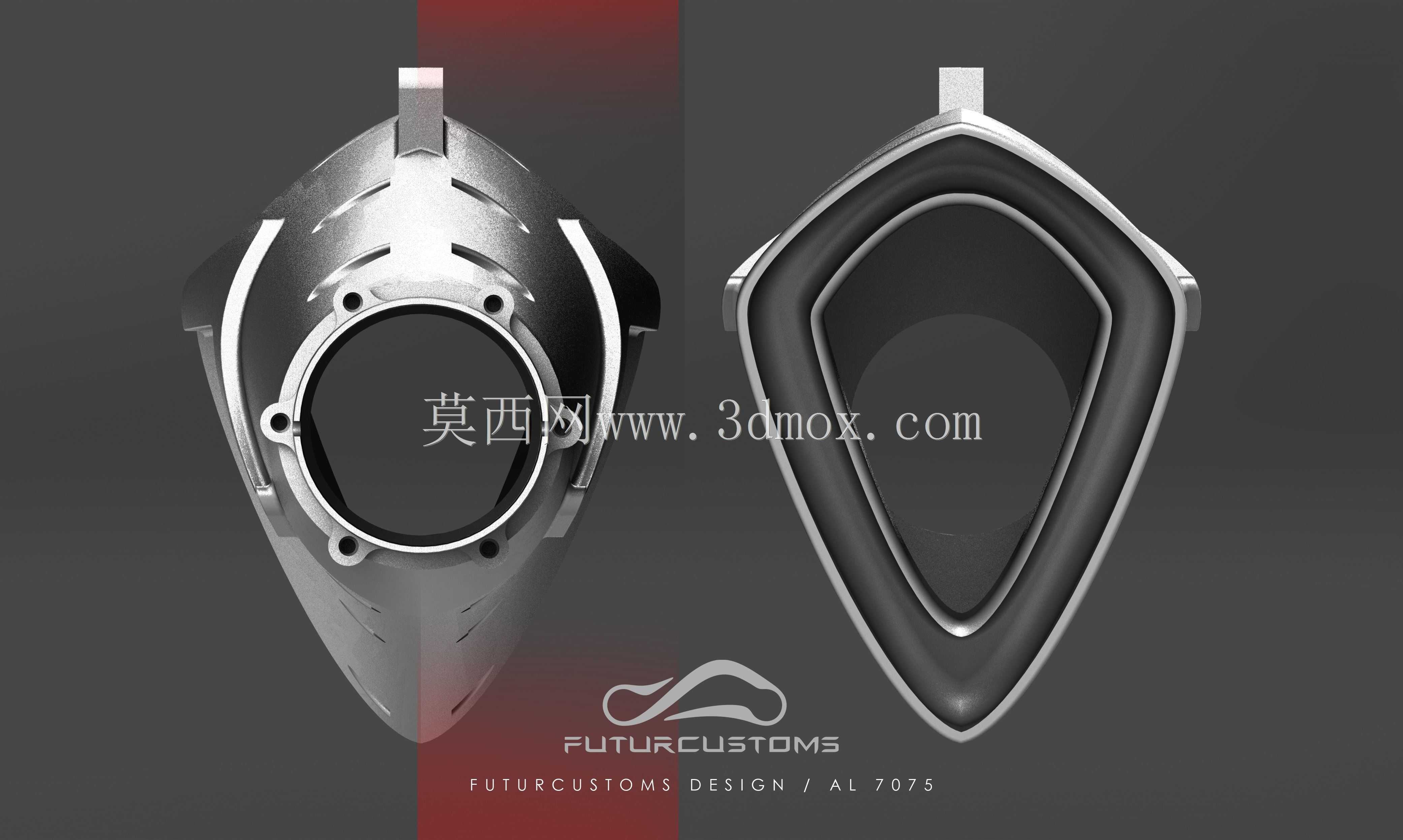

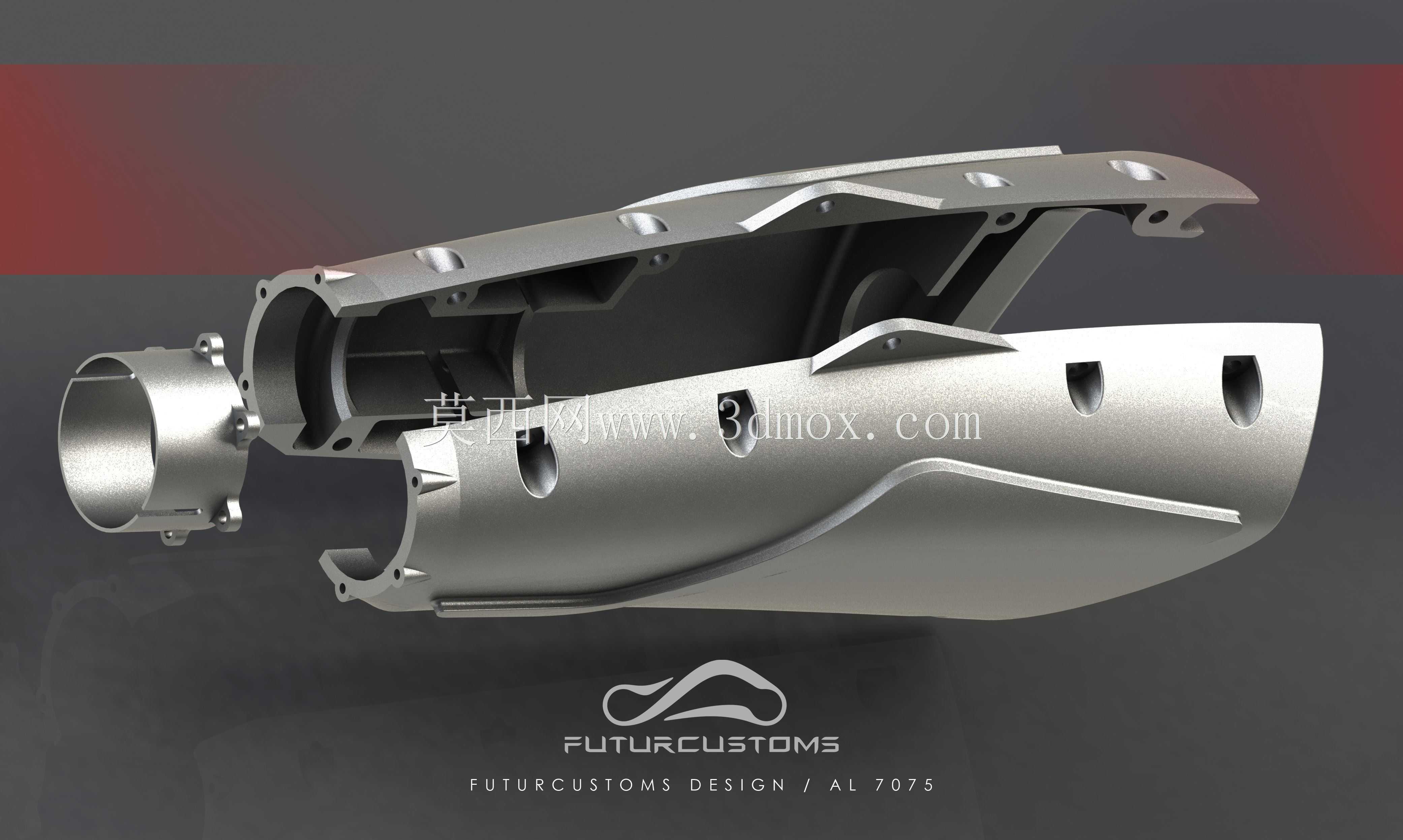

这款定制化铝合金壳体主要应用于大排量定制机车的动力传动系统外侧，作为传动机构与外部环境之间的防护承载构件，实际使用中承担着隔绝路面泥水、砂石飞溅侵入传动啮合区域的作用，同时为内部传动轴承、连接轴系提供稳定的安装支撑基准，避免骑行过程中外部冲击直接损伤核心传动部件。从功能特性来看，壳体采用分体式对合结构设计，一侧预留的带孔法兰端面用于和机车动力输出端的箱体刚性连接，法兰面上均匀分布的螺栓孔经过位置度公差优化，可保证安装后与动力输出轴的同轴度控制在合理范围内，避免轴系运转时出现偏磨异响。壳体表面开设的多组长条型凹槽并非装饰结构，而是针对传动机构运转过程中产生的热量设计的散热结构，能够在车辆行进过程中利用气流带走壳体表面蓄积的热量，避免内部润滑脂因温度过高提前失效。设计过程中优先考虑了改装场景下的安装兼容性，壳体整体轮廓做了大弧度流线型过渡，既能够匹配定制车型的外观改装风格，也能减少高速骑行时的风阻紊流，壳体边缘的翻边结构做了加厚处理，提升整体抗冲击性能，即使发生低速倾倒也能避免壳体直接碎裂失效。在安装边界设计上，壳体的轴向安装深度控制在适配常规改装传动套件的尺寸范围内，内壁预留的轴承位台阶尺寸经过反复校核，既保证轴承安装后的轴向定位精度，也不会出现装配干涉问题，壳体对合面预留的密封槽可填充密封胶条，有效防止内部润滑油脂渗漏，同时阻挡外部水汽进入内部锈蚀传动零件。整体结构在保证结构强度的前提下做了多处轻量化挖除设计，相较于传统铸铁壳体重量降低近四成，不会给改装车辆增加过多的簧下质量，兼顾了防护性能、散热需求与轻量化改装的使用需求。
