嘎斯66越野车辆悬架结构三维设计

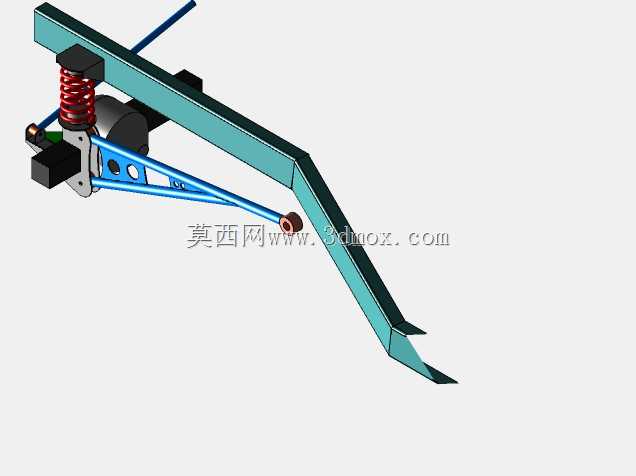

该模型还原的是嘎斯66轻型越野车辆的前悬架总成结构，主要适配全地形越野运输车辆的底盘行走系统，可应用于越野车辆底盘改装、特种作业车辆行走系统研发、车辆工程教学实训等场景，能够为非铺装路面行驶的车辆提供可靠的行驶支撑与震动过滤能力，适配复杂泥泞、山地、冰雪等低附着系数路面的通行需求。从实际用途来看，这套悬架总成承担着连接车架与前轮传动组件的核心作用，一方面要传递车身与车轮之间的各向作用力，包括纵向驱动力、制动力，横向转向侧倾力以及垂直方向的路面冲击载荷，另一方面要通过结构设计过滤路面颠簸带来的高频震动，避免冲击直接传递至车身，保障行驶过程中驾乘人员的舒适性与车载设备的运行稳定性，同时在极限越野工况下保证车轮与地面的有效接触，提升轮胎抓地力，避免车轮悬空失去驱动力。从功能特性来看，该悬架采用纵置三角臂式的独立悬架结构设计，两根纵向布置的蓝色控制臂形成稳定的三角支撑结构，能够精准约束车轮的跳动轨迹，相比整体桥悬架可大幅减少非簧载质量，提升车轮对路面的跟随性；中间集成的主减速差速机构可将传动轴输入的动力减速增扭后分配至两侧车轮，同时允许两侧车轮以不同转速转动，满足转向与不平路面行驶时的车轮转速差需求；控制臂上开设的镂空减重孔在保证结构强度的前提下有效降低了部件自重，臂端的橡胶衬套安装位可缓冲行驶过程中的冲击震动，减少金属部件的硬接触磨损。从设计思路来看，整套结构优先保障极端工况下的结构可靠性，控制臂采用大截面的箱型结构设计，受力路径清晰，载荷从轮端通过控制臂传递至车架连接点，应力分布均匀，避免应力集中导致的结构断裂；差速器壳体采用一体化铸造成型的结构设计，集成了主减速器安装位、半轴连接口与车架固定支座，减少了多余连接部件，提升了总成的装配精度与结构刚度；两侧的黑色安装支座为车架连接点位，预留了足够的螺栓安装空间，可实现与车架纵梁的快速装配，同时预留了减震器、稳定杆的安装接口，可根据使用需求拓展加装对应的辅助部件。从外形尺寸与安装边界来看，整套悬架总成沿车辆横向的总宽度适配嘎斯66车型的轮距参数，纵向控制臂的长度匹配车辆前悬的跳动行程设计，安装时需保证两侧控制臂的安装同轴度误差在合理范围内，差速器输入端的法兰位置需与传动轴万向节的伸缩行程匹配，避免车辆跳动过程中出现传动轴运动干涉；轮端的连接轴头尺寸匹配对应规格的轮毂轴承与制动组件安装位，安装时需预留足够的前轮转向空间，保证最大转向角度下轮胎与控制臂、车架之间不存在运动干涉，整体安装边界紧凑，可在不大幅改动原车车架结构的前提下实现换装适配。
