汽车侧垫支架钣金结构设计

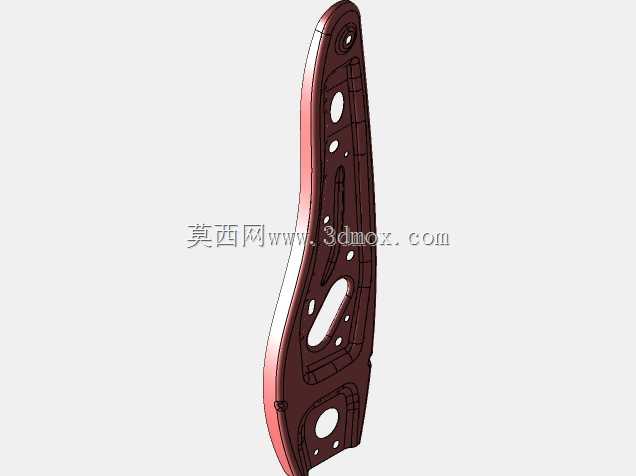

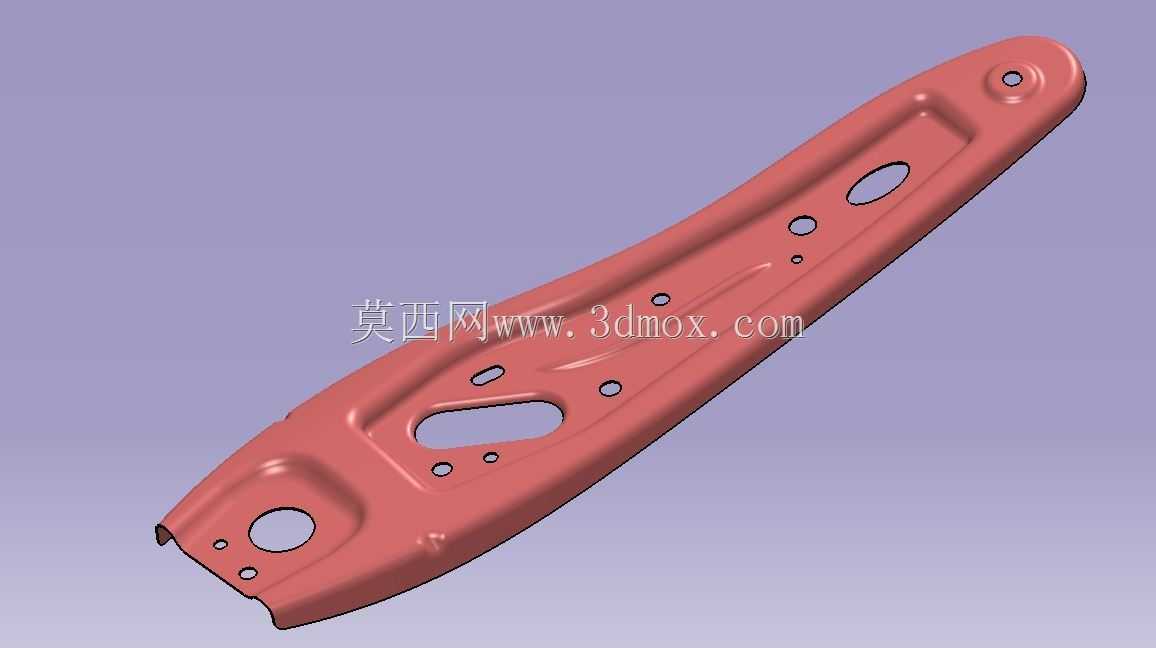

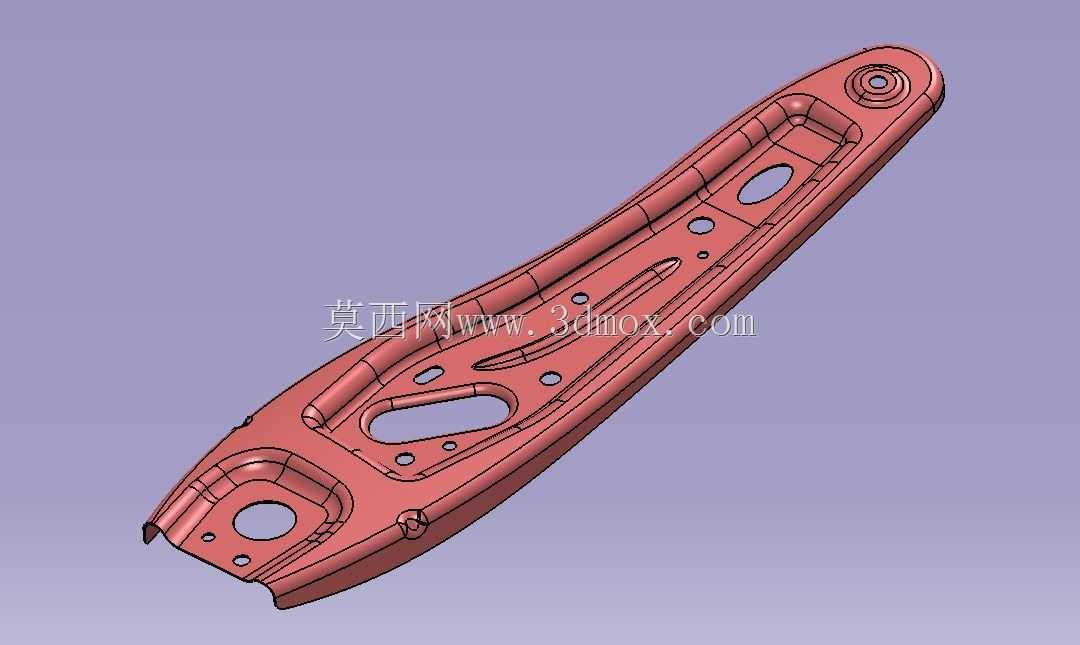

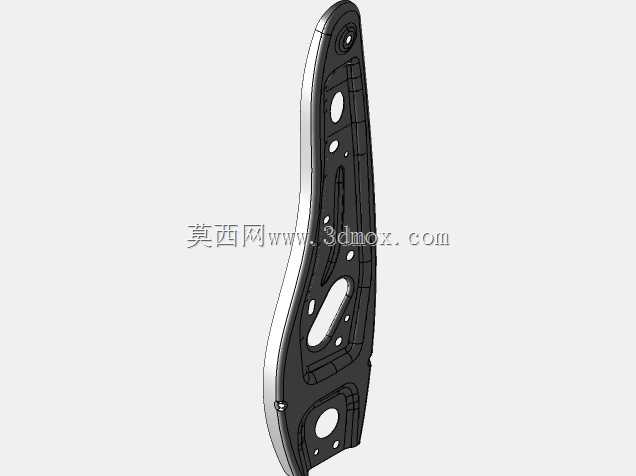

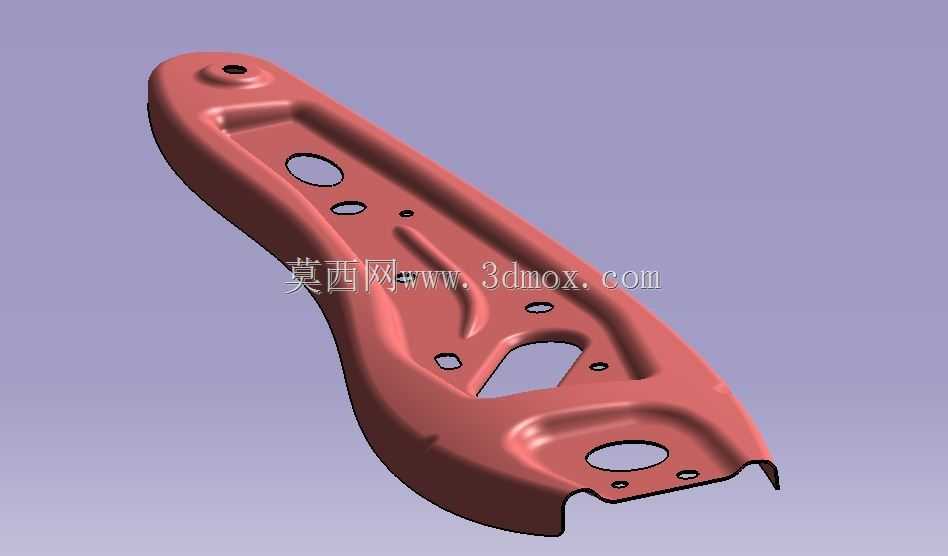

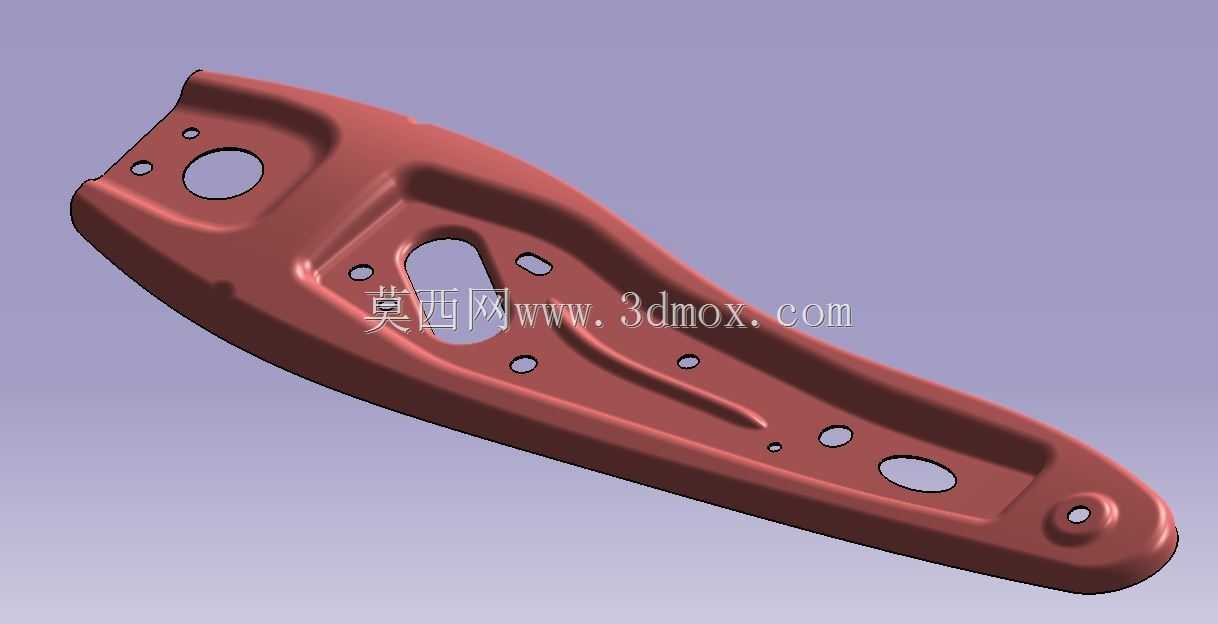

该侧垫支架作为乘用车辆车身侧围区域的核心承载连接件，主要应用于车身侧部内饰垫与车身钣金基体的装配衔接场景，承担侧垫的定位支撑、载荷分散以及行车过程中的振动缓冲作用，在车辆日常行驶中，需要持续承受侧垫传递的垂向压力、侧向挤压以及路面颠簸带来的交变振动载荷，同时要适配车身侧围的曲面装配空间，避免与周边线束、内饰卡扣、车门密封构件产生运动干涉。从功能特性来看，该支架采用一体化钣金冲压成型结构，整体为狭长变截面流线型构型，沿长度方向设置多组不同规格的安装孔位，端部的大尺寸圆孔用于主定位销的穿装固定，中部的腰型孔可吸收装配过程中的尺寸公差，实现安装位置的微调，分散布置的小圆孔用于配合自攻螺丝或卡扣完成侧垫的多点固定，确保侧垫安装后无松旷、异响问题。支架表面设置的多道纵向加强筋与局部沉台结构，在不增加板材厚度的前提下大幅提升了构件的整体抗弯、抗扭刚度，避免长期受载出现结构变形，边缘的翻边结构既提升了支架自身的结构强度，也能消除冲压切口的锐边，防止装配过程中划伤操作人员或割损周边内饰面料。在设计思路上，该构件充分遵循汽车钣金件的轻量化设计原则，在保证结构强度满足整车耐久测试要求的基础上，通过开设多组减重孔有效降低构件自身重量，减少不必要的材料消耗，整体外形完全贴合车身侧围的内表面曲面走向，安装边界严格匹配车身侧围钣金的预留安装点位，所有安装孔的位置度公差控制在±0.2mm范围内，确保与周边构件的装配精度，支架的整体厚度适配常规汽车冲压板材的选型规范，可直接通过连续冲压模具完成批量生产，成型后无需额外的机加工工序即可满足装配要求，能够有效适配整车生产线的快节拍装配需求，在长期使用过程中可稳定维持侧垫的安装位置，避免车辆使用过程中侧垫出现移位、塌陷等问题，保障车内侧围区域的装配质感与使用可靠性。
