NEMA34规格12N.m扭矩步进电机三维结构

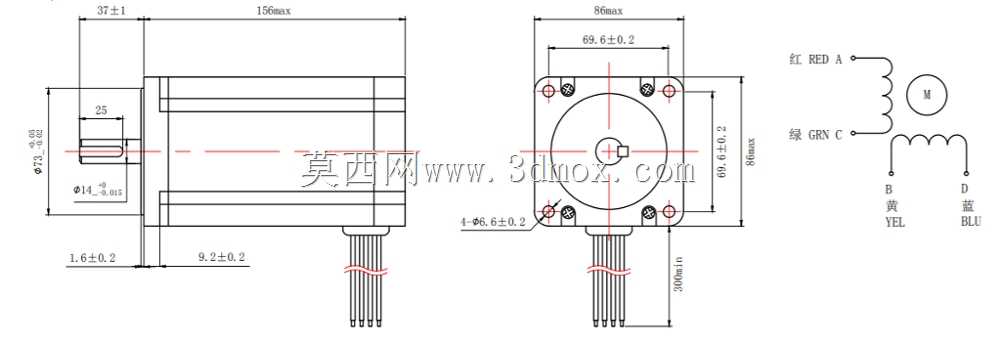

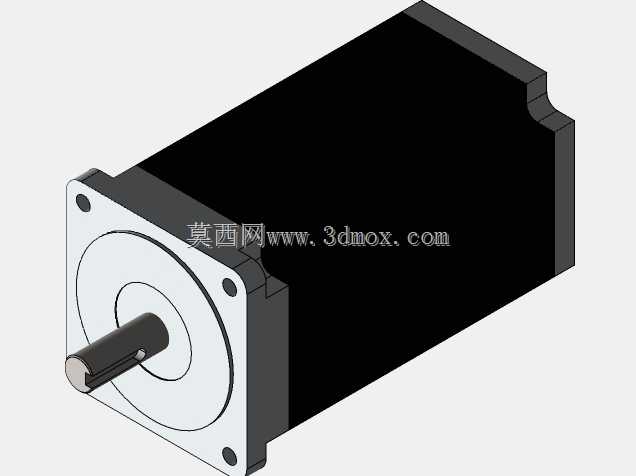

这款NEMA34规格的步进电机，是工业传动领域应用极为广泛的开环控制动力执行元件，12N.m的额定输出扭矩能够覆盖多数中负载自动化场景的动力需求，常见于数控雕刻机进给轴驱动、中小型3D打印机运动轴传动、自动化包装线的工位切换执行、纺织机械的纱线牵引机构、小型机械手的关节动力输出等场景，能够在没有额外减速机构的前提下直接驱动负载完成精准的位置控制，省去了复杂的减速传动链路，有效缩小整套设备的安装空间。从实际用途来看，该类步进电机依靠脉冲信号完成角位移转换，每接收到一个脉冲信号就会转动固定的步距角，通过控制脉冲数量即可精准定位转动角度，同时通过控制脉冲频率可以调节电机的转动转速，在低速运行场景下具备极佳的扭矩输出稳定性，不会出现伺服电机低速抖动的问题，非常适合对位置精度有要求、运行速度不高的中负载传动场景。从产品功能特性来看，这款电机采用方形机座设计，前端盖预留四个对称的安装孔位，输出轴为单出轴带键槽结构，能够通过键连接与负载联轴器、同步轮等传动件紧密配合，避免大扭矩输出时出现传动打滑的问题；机身采用黑色金属壳体，具备良好的散热性能，能够保证长时间连续运行时的热量快速散出，避免高温导致的扭矩衰减与退磁问题；后端预留编码器安装位，可根据使用需求加装闭环编码器升级为闭环步进电机，进一步提升控制精度与运行稳定性。从设计思路来看，这款模型完全遵循NEMA34电机的标准安装尺寸规范，机座安装孔距、输出轴直径、轴伸长度、机身总长等参数均符合行业通用标准，能够直接适配市面上所有NEMA34规格的电机安装支架、联轴器、同步轮等配套配件，无需额外定制加工配件，大幅降低设备开发阶段的选型与适配成本。在外形尺寸与安装边界方面，模型完整还原了电机的所有外部结构特征，前端安装法兰的定位止口尺寸精准，能够保证电机安装时的同轴度要求，避免安装偏心导致的输出轴径向受力过大、轴承磨损加快的问题；机身侧面的出线位置也做了精准还原，能够在设备结构设计时提前预留出线空间，避免装配时出现线缆与周边结构干涉的问题；所有安装孔位的深度、孔径都按照实际产品参数建模，设计人员可以直接调用该模型完成整套设备的结构装配校验，提前排查安装干涉、空间不足等设计问题，有效缩短设备开发的周期，减少实物打样阶段的修改成本。
