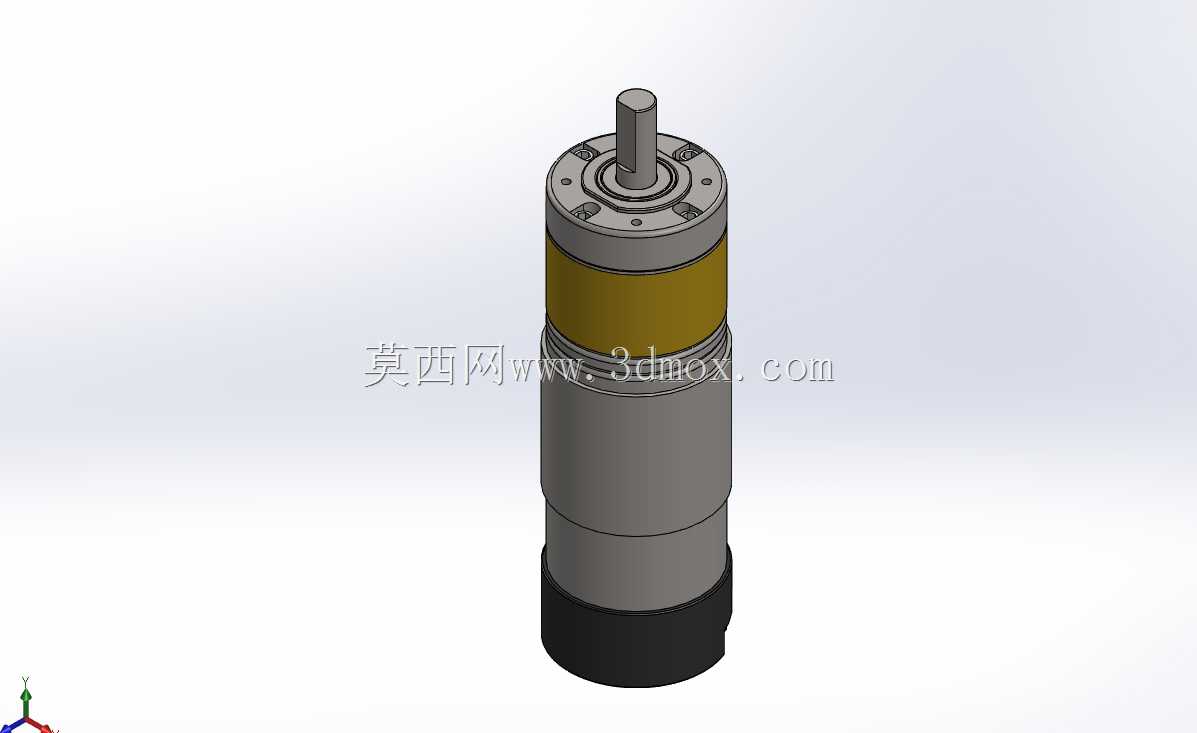

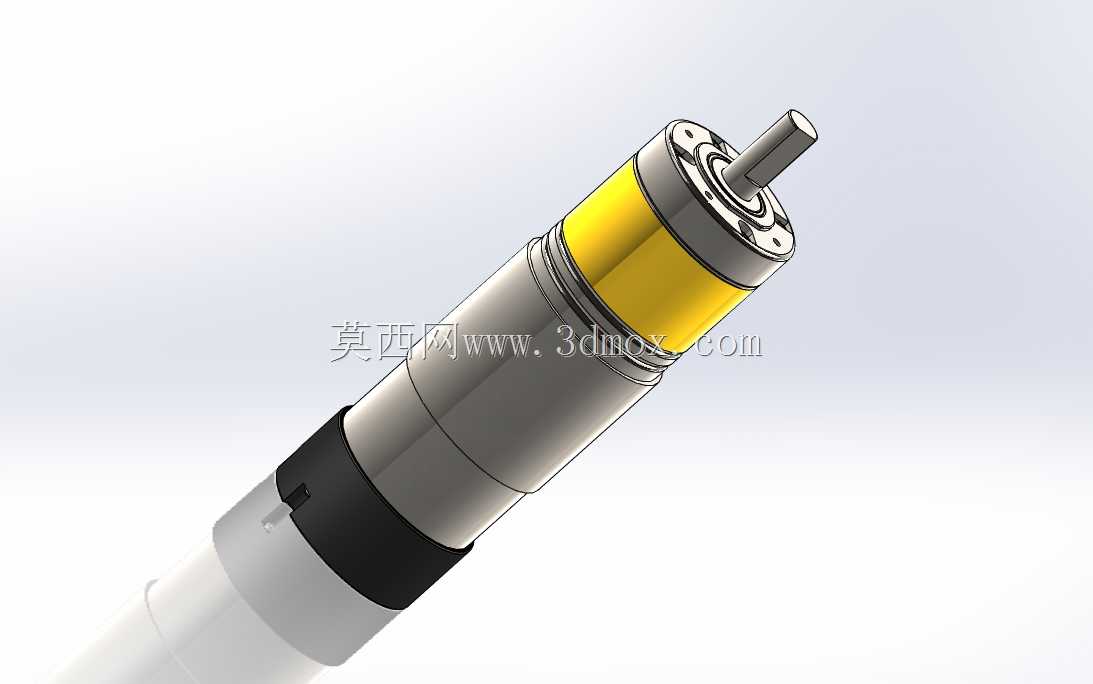

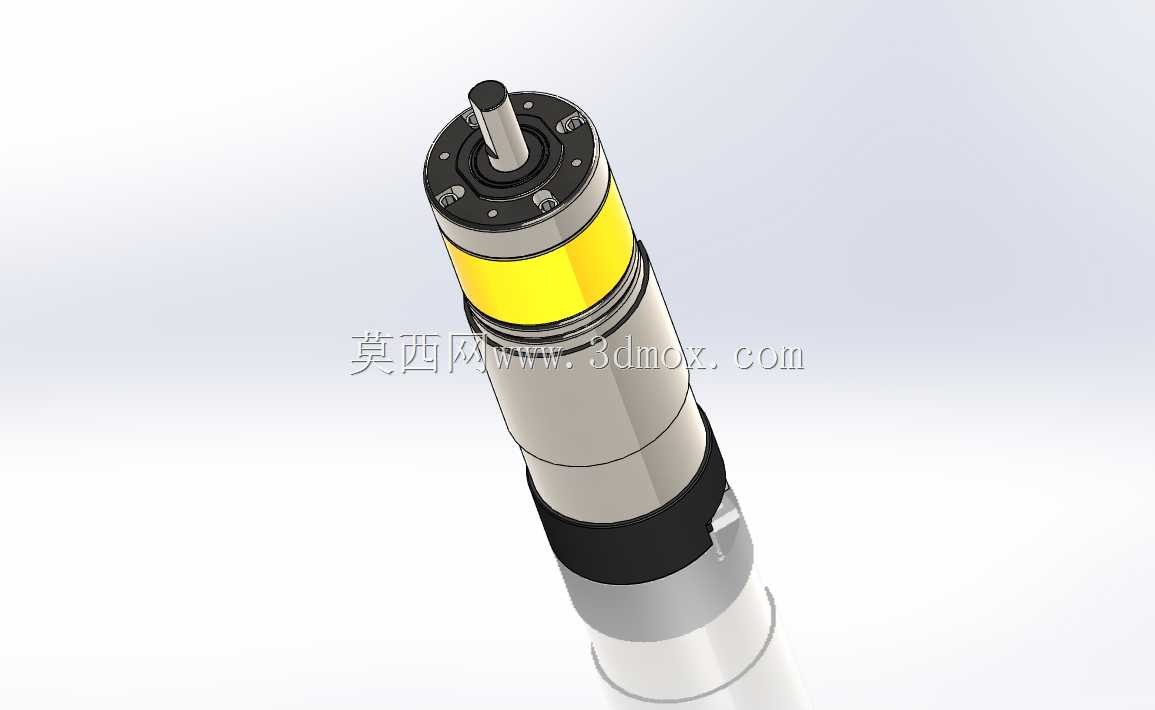

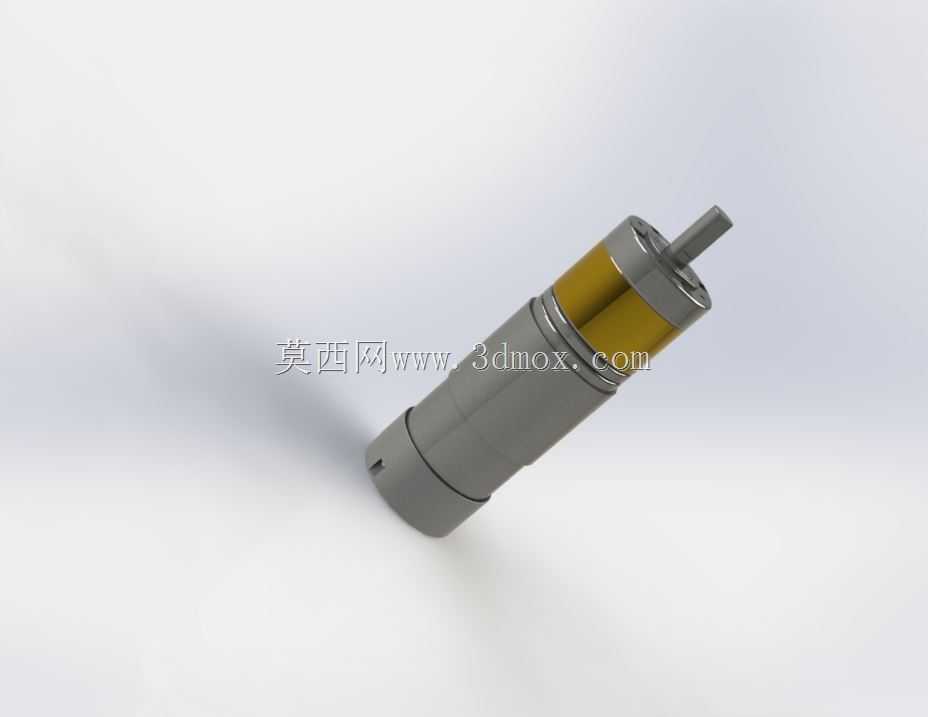

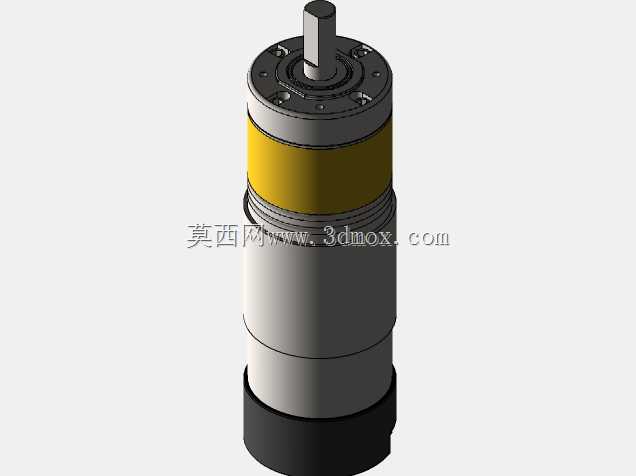

集成编码器的微型平面齿轮直流电机结构

这款集成编码器的平面齿轮直流电动机，是面向精密传动场景开发的小型驱动单元，目前广泛应用在小型自动化执行机构、医疗检测设备传动模块、智能家用机器人关节驱动、精密仪器进给机构、消费电子精密传动装置等对转速控制、位置反馈有较高要求的领域，能够在紧凑安装空间内提供稳定的低速大扭矩输出，同时实时反馈转子位置与转速信息，为整套设备的闭环控制提供可靠的硬件基础。

从实际用途来看，该电机单元将直流驱动、行星式平面齿轮减速、光电编码器反馈三个功能模块集成在同一圆柱壳体内，无需额外搭配减速箱与外置编码器，可直接作为整套传动系统的动力输入核心，既能够输出经过齿轮组减速放大的扭矩，驱动末端负载完成精准的回转动作，也能通过内置的编码器模块实时采集输出轴的转角、转速数据，传递给设备的控制系统，实现转速闭环调节、位置精准定位，避免普通直流电机开环控制下的转速波动、丢步、定位偏差问题，大幅提升设备运行的稳定性与控制精度。

在功能特性上，该电机采用同轴式布局设计，动力输出轴与电机转子轴线完全重合，平面齿轮组采用多层直齿行星传动结构，齿轮啮合间隙控制在极小范围内，传动过程噪音低、回程误差小，能够承受频繁正反转切换带来的冲击载荷；内置的编码器与电机后端同轴安装，不会额外增加电机的径向安装尺寸，信号采集精度高，抗干扰能力强，可适配不同的控制信号输出要求；电机外壳采用金属材质一体加工，既能够为内部齿轮、绕组、编码器提供可靠的防护，也能通过壳体快速散出运行过程中产生的热量，支持长时间连续稳定运行。

从设计思路来看，这款电机在开发阶段就瞄准紧凑安装空间的使用需求，摒弃了传统减速电机与编码器分体安装的结构形式，将三个功能模块的结构进行整合优化：将齿轮减速组嵌套在电机前端的壳体内，编码器模块集成在电机尾端的端盖内部，所有内部走线都通过壳体内部的预留通道连接，没有外漏的连接线束，既缩小了整体的外形体积，也避免了外部线束拉扯带来的信号故障；同时在结构设计上充分考虑装配的便利性，各个模块之间采用定位止口配合，装配时无需反复调整同轴度，能够有效提升生产装配效率，也方便后期的维护拆解。

在外形尺寸与安装边界上，该电机整体为细长圆柱结构，径向最大尺寸控制在极小范围内，能够嵌入到狭窄的安装空间内，轴向长度根据减速比与编码器规格进行匹配，不会占用过多的轴向安装空间；电机前端输出轴采用标准直径的光轴输出，可通过联轴器、紧定螺钉直接与负载端连接，也可根据需求加工出扁位、键槽来提升连接可靠性；电机壳体上预留有标准的安装定位面，可通过前端法兰、侧面夹持等多种方式完成固定，安装孔位符合小型驱动电机的通用安装规范，能够直接替换同尺寸的普通直流减速电机，无需对原有设备的安装结构进行大幅改动，适配性极强。
