三角均布加强筋轮盘式机械连接构件

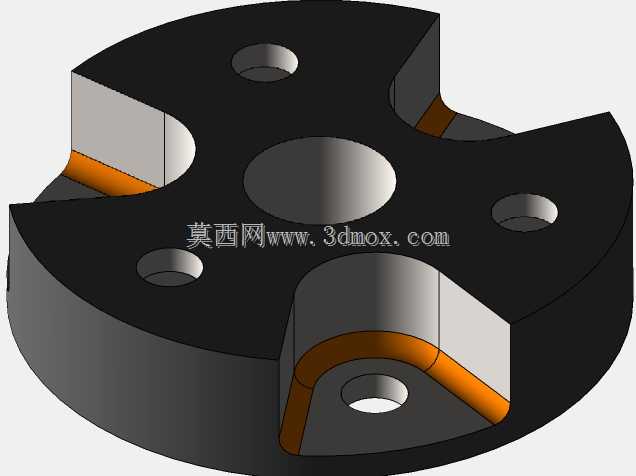

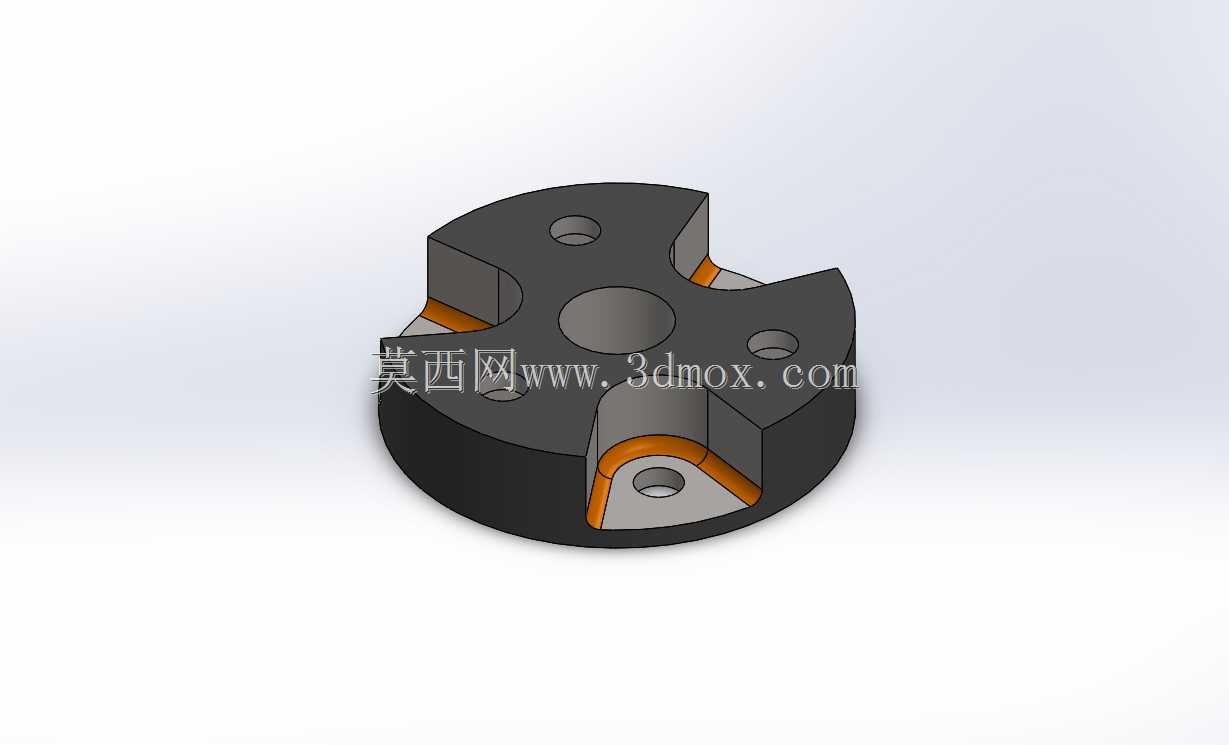

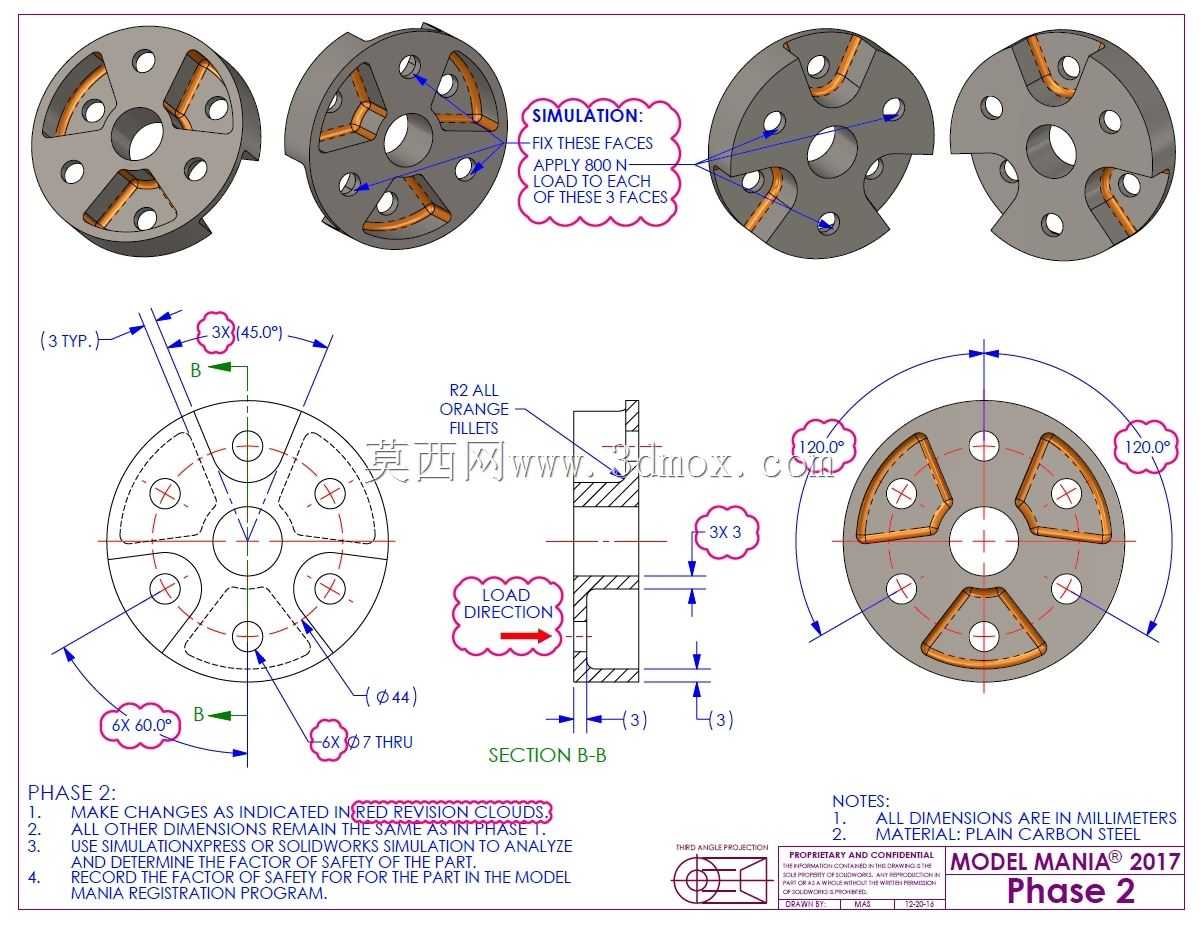

该轮盘式构件属于机械传动与连接系统中的核心承载类零件，主要应用于需要周向均匀传力、同时承受轴向与径向复合载荷的工业设备场景，常见于自动化生产线的分度转盘、重载传动机构的连接法兰、动力输出端的扭矩传递组件，也可作为轻量化承载轮架用于中小型输送设备的从动轮支撑结构，在需要兼顾结构强度与减重需求的装配场景中具备较高的适配性。从实际用途来看，该构件承担着动力输入与执行端之间的扭矩传递、载荷分散以及定位安装的核心作用，三个周向120度均匀分布的带圆角加强筋结构，能够在不额外增加零件整体厚度的前提下，大幅提升轮盘的抗弯曲、抗扭转变形能力，避免在交变载荷作用下出现应力集中导致的结构失效。产品的功能特性围绕承载稳定性展开，中心通孔用于与传动轴配合实现周向定位，盘面上分布的多组通孔分别承担螺栓紧固、定位销定位的作用，所有孔位均沿周向对称排布，保证装配后整体动平衡性能达标，加强筋边缘全部设置R2圆角过渡，能够有效分散载荷传递路径上的应力峰值，适配800N级别的面载荷施加场景，满足常规工业工况下的安全系数要求。设计思路上以等强度设计为核心原则，首先确定中心安装孔与传动轴的配合尺寸边界，再根据所需传递的扭矩大小计算轮盘的基础外径，随后在三个传力路径上布置加强筋结构，通过去除非承载区域的多余材料实现轻量化目标，同时对所有受力面的载荷施加方向做了明确限定，保证载荷沿筋板的延伸方向传递，充分发挥材料的力学性能。外形尺寸方面，轮盘整体为圆盘式结构，盘面厚度均匀，加强筋凸起高度与盘面厚度保持合理比例，所有安装孔的位置度公差满足通用机械装配要求，安装边界上无超出盘面轮廓的凸起结构，可直接嵌入对应安装座的凹槽内实现轴向定位，三个沿周向均匀分布的安装缺口能够与配套连接件形成卡接定位，进一步提升装配后的连接刚性，避免传动过程中出现相对窜动。
