带弧形油槽圆形法兰式机械连接盘

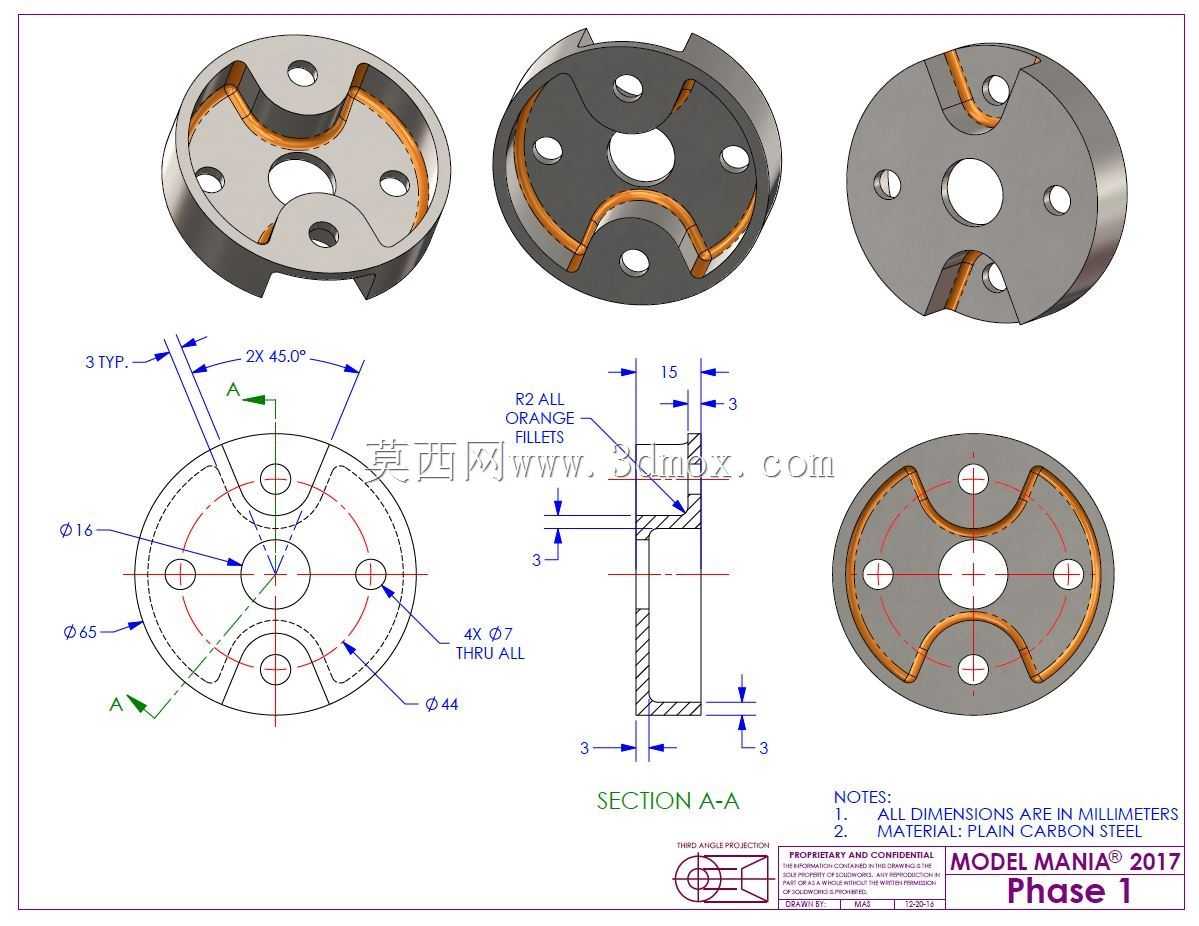

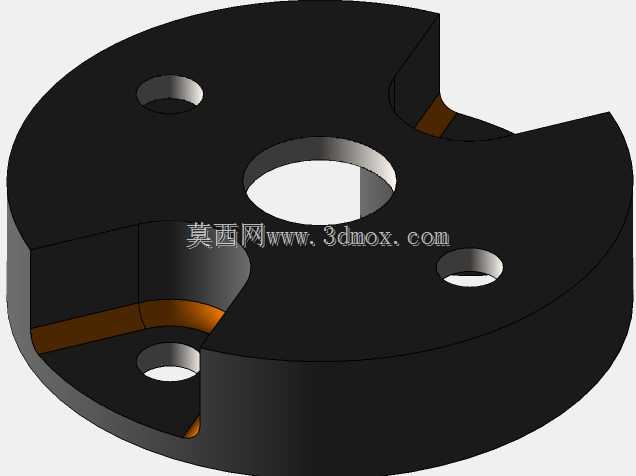

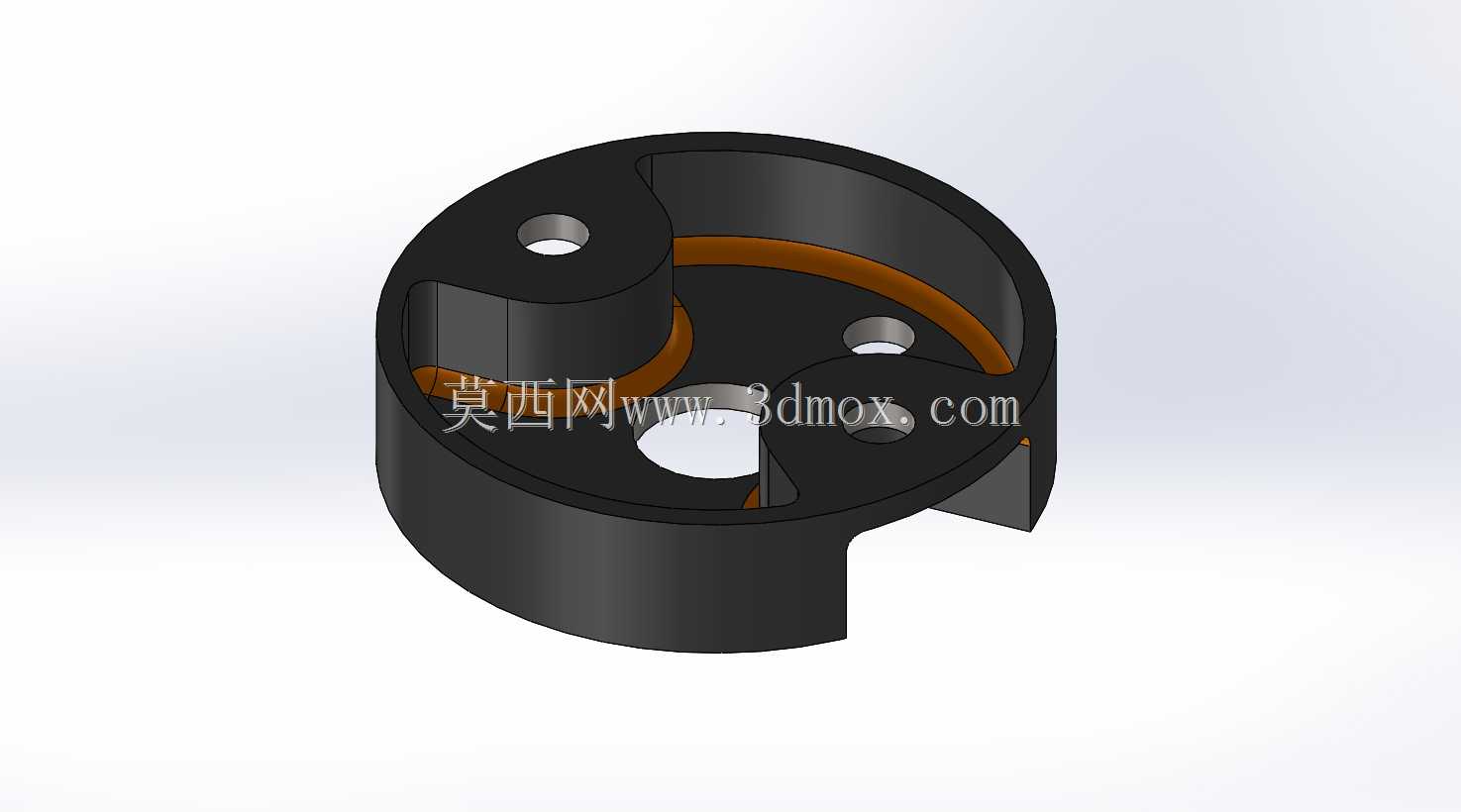

该零件为圆形法兰式机械连接盘，主要应用于中小型传动设备的轴系连接场景，常见于轻工输送设备、小型动力输出单元、精密工装夹具的旋转工位中，承担轴端连接、扭矩传递、动密封配合的核心作用，可在有润滑需求的旋转副中实现润滑油的均匀导流，避免配合面出现干磨损伤，提升旋转副的连续运行寿命。零件整体为扁平圆盘结构，外圆直径为65毫米，中心开设直径16毫米的轴孔，用于与动力输出轴或从动轴配合安装，盘体上均匀分布4个直径7毫米的贯通安装孔，安装孔分布圆直径为44毫米，可通过标准紧固件实现与对接部件的刚性固定，安装边界清晰，适配常规的法兰对接安装空间，无需额外定制配套连接件即可完成装配。盘体两侧对称设计有三段弧形内凹油槽，油槽边缘全部设置R2的圆弧过渡，避免应力集中导致的盘体开裂，油槽深度为3毫米，可在旋转过程中存储润滑脂，通过旋转离心力将润滑介质均匀涂布到配合接触面上，保证配合面全程处于润滑状态，降低运转过程中的摩擦损耗。盘体厚度方向的尺寸经过精准匹配，两端各预留3毫米的定位止口边缘，可与对接部件的止口槽实现嵌合定位，保证装配后的同轴度，避免运转过程中出现偏心抖动。盘体上还设置有定位销孔结构，可在装配时插入定位销实现周向定位，防止紧固件受剪切力损坏，提升连接结构的可靠性。零件所有锐角位置均做2×45°倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能引导安装件顺利对位，降低装配难度。零件材质选用普通碳素钢，可满足常规工况下的强度需求，经过常规表面防锈处理即可直接投入使用，适配绝大多数常温常压的工业传动场景，在低速轻载的旋转工位中可替代复杂的定制连接结构，降低设备的整体制造成本与维护成本。
