GT2型20齿带挡边同步带轮结构

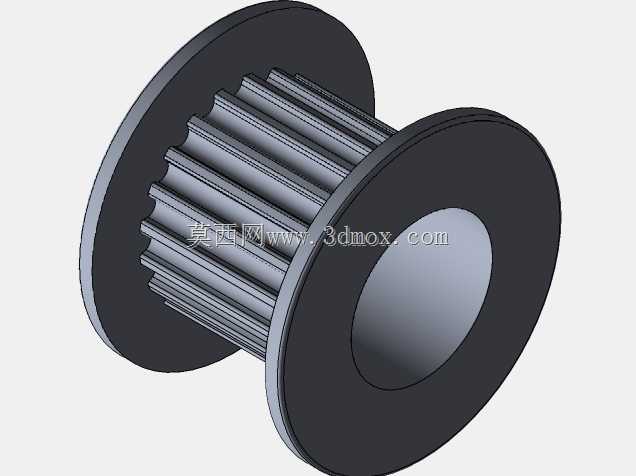

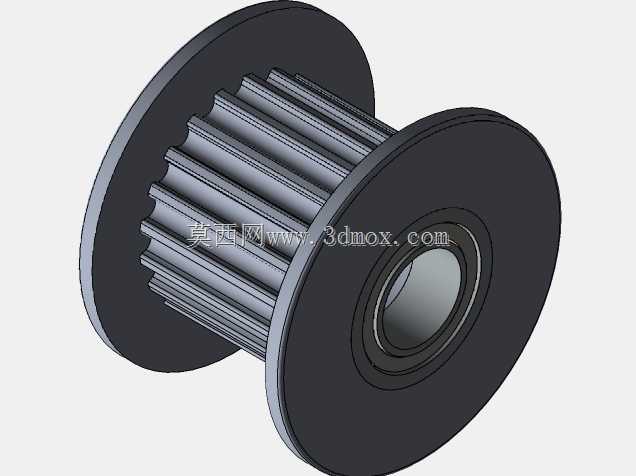

这款GT2规格同步带轮是机械传动系统中常见的精密传动部件，主要应用于对传动精度有较高要求的小型传动场景，比如桌面级自动化输送机构、小型精密传动模组、3D打印设备的运动轴传动、小型智能装备的动力传递环节，能够配合GT2同步带实现无滑差的同步动力传输，保障传动比精准稳定，避免传统平皮带传动容易出现的打滑、传动比失准问题。该带轮设计为20齿规格，适配5mm内径的安装轴承，可直接配套标准微型轴承完成转轴装配，两侧设置的圆形挡边结构能够在皮带运转过程中起到限位作用，防止同步带在高速往复运转时从带轮齿槽中脱出，大幅提升传动机构运行的稳定性，降低设备运行过程中的皮带脱轨故障概率。从设计思路来看，这款带轮的齿形完全匹配GT2同步带的齿距规格，齿槽轮廓经过圆弧优化处理，能够让带齿与轮齿啮合过程更平顺，减少啮合冲击带来的噪音与磨损，延长同步带与带轮的整体使用寿命；带轮中部的轮毂部分做了适配轴承安装的台阶孔设计，安装轴承后可以保证带轮与转轴的同轴度，避免高速转动时出现径向跳动影响传动精度。在安装边界上，该带轮的整体外径与20齿GT2带轮的标准节圆尺寸匹配，两侧挡边的外径略大于带轮齿顶圆直径，安装时需要预留足够的轴向空间容纳挡边结构，同时要保证带轮安装面与传动平面的垂直度，避免皮带出现偏磨问题；带轮的内孔与轴承采用过渡配合设计，装配时无需额外粘接即可保证连接稳固，同时也方便后期维护时的拆卸更换。在实际使用场景中，这类带轮通常成对搭配使用，一端连接动力输出轴，一端连接从动负载轴，通过调整两轴的中心距来张紧同步带，不需要额外的张紧机构即可实现稳定传动，整体结构紧凑，占用安装空间小，非常适合在空间受限的小型精密设备中使用，能够在高速往复运动的工况下保持精准的传动比，保障设备运动位置的重复定位精度，满足小型自动化设备对传动部件精度、稳定性、紧凑性的多重要求。
