FutabaS3172HV高压数字舵机结构设计

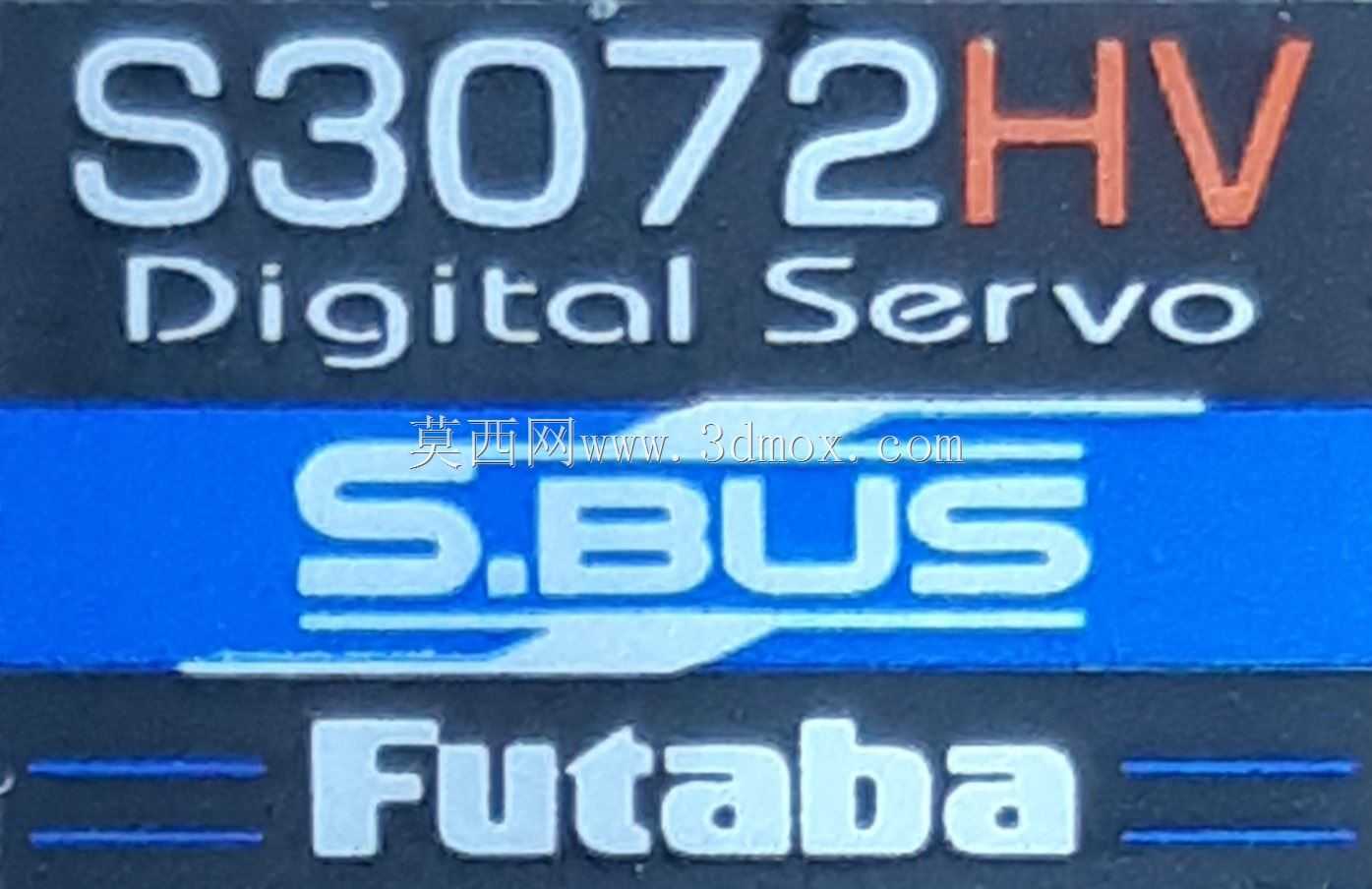

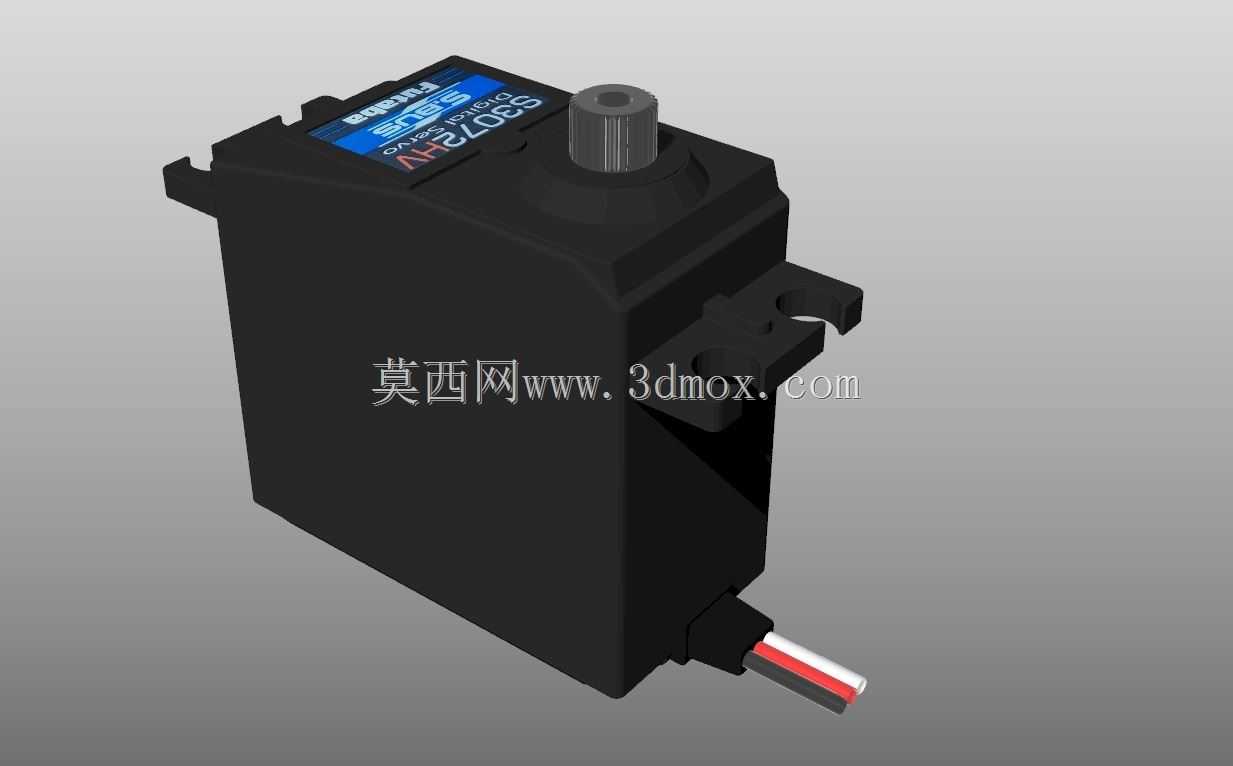

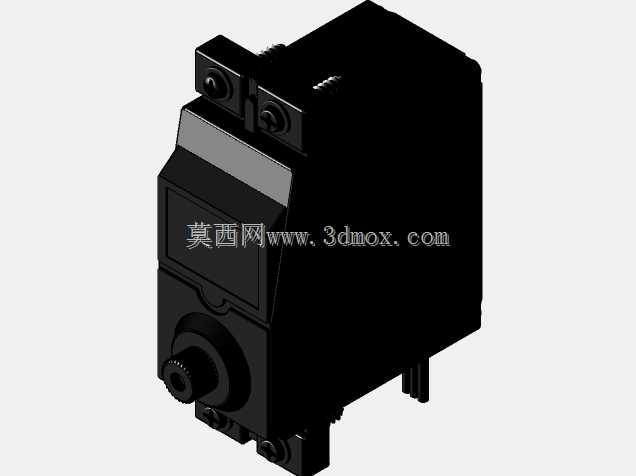

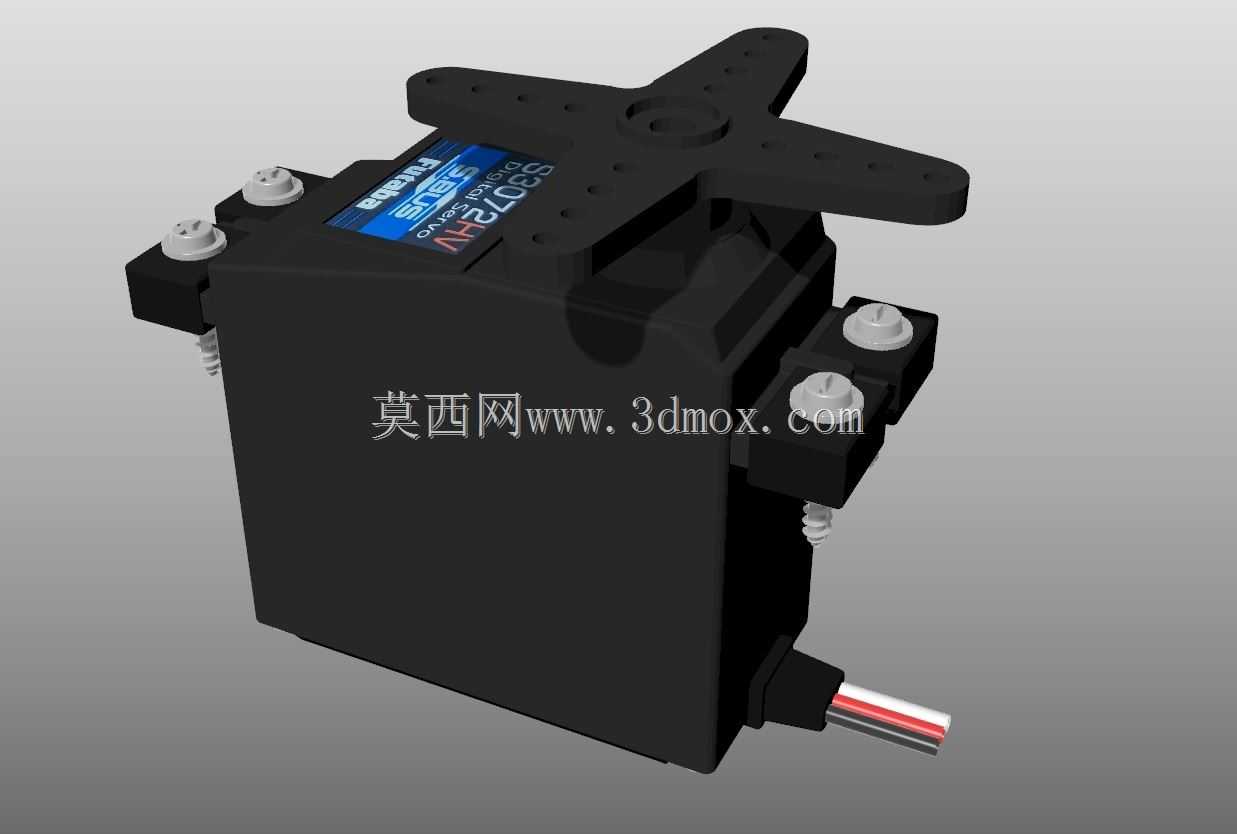

这款高压数字舵机是航模、小型机器人关节、精密位移执行场景中的核心驱动部件，在固定翼航模的舵面控制、小型仿生机器人的关节驱动、遥控车模的转向与油门控制、工业小型自动化工位的精密摆角执行场景中都有广泛应用，能够根据控制信号输出指定角度的偏转与对应扭矩，实现精准的位置控制，是需要小体积大扭矩角位移输出场景的首选执行元件。该舵机采用标准尺寸舵机的外形设计，主体为高强度工程塑料注塑外壳，外壳两侧带有一体化的安装固定耳，耳位预留标准安装孔位，能够兼容市面上绝大多数标准舵机的安装支架与安装位，无需额外定制转接件即可完成替换安装，出线端采用三线式排布，分别对应电源正、电源负与信号输入，线序符合行业通用标准，可直接适配主流的舵机控制板、接收机等驱动设备。顶部输出轴采用金属齿结构，搭配标准25T齿形的输出花键，能够兼容市面上绝大多数标准舵机摇臂，输出轴根部做了密封防尘处理，能够阻挡日常使用中的灰尘、碎屑进入舵机内部齿轮组，延长齿轮组的使用寿命。顶部贴有参数标识区域，清晰标注产品型号与核心参数，方便使用者快速识别产品规格。在设计思路上，这款舵机优先平衡了输出扭矩、响应速度与整体体积的关系，外壳采用带加强筋的薄壁结构，在保证整体结构强度的前提下尽可能压缩整体重量，适配航模等对重量敏感的应用场景；内部齿轮组的排布经过优化，在有限的壳体内腔空间中实现了多级减速传动，将电机的高转速低扭矩输出转化为低转速高扭矩的角位移输出，同时数字控制电路集成在壳体内部，相比传统模拟舵机拥有更高的控制精度与更好的锁止力，在受到外力干扰时能够更快做出响应修正偏转角度。安装边界上，该舵机的整体长宽高符合标准舵机尺寸规范，两侧安装耳的孔距、输出轴的突出高度、出线端的位置都经过精准校核，安装时仅需预留对应尺寸的安装空间，即可保证摇臂全行程偏转时不会与周边结构产生干涉，出线端预留足够的线材弯折空间，避免线材长期弯折出现断裂的情况。外壳的边角做了圆角过渡处理，既能够提升安装时的操作安全性，也能减少安装过程中与周边部件的磕碰损伤，整体结构紧凑，安装适配性强，能够满足多场景下的精密角位移驱动需求。
