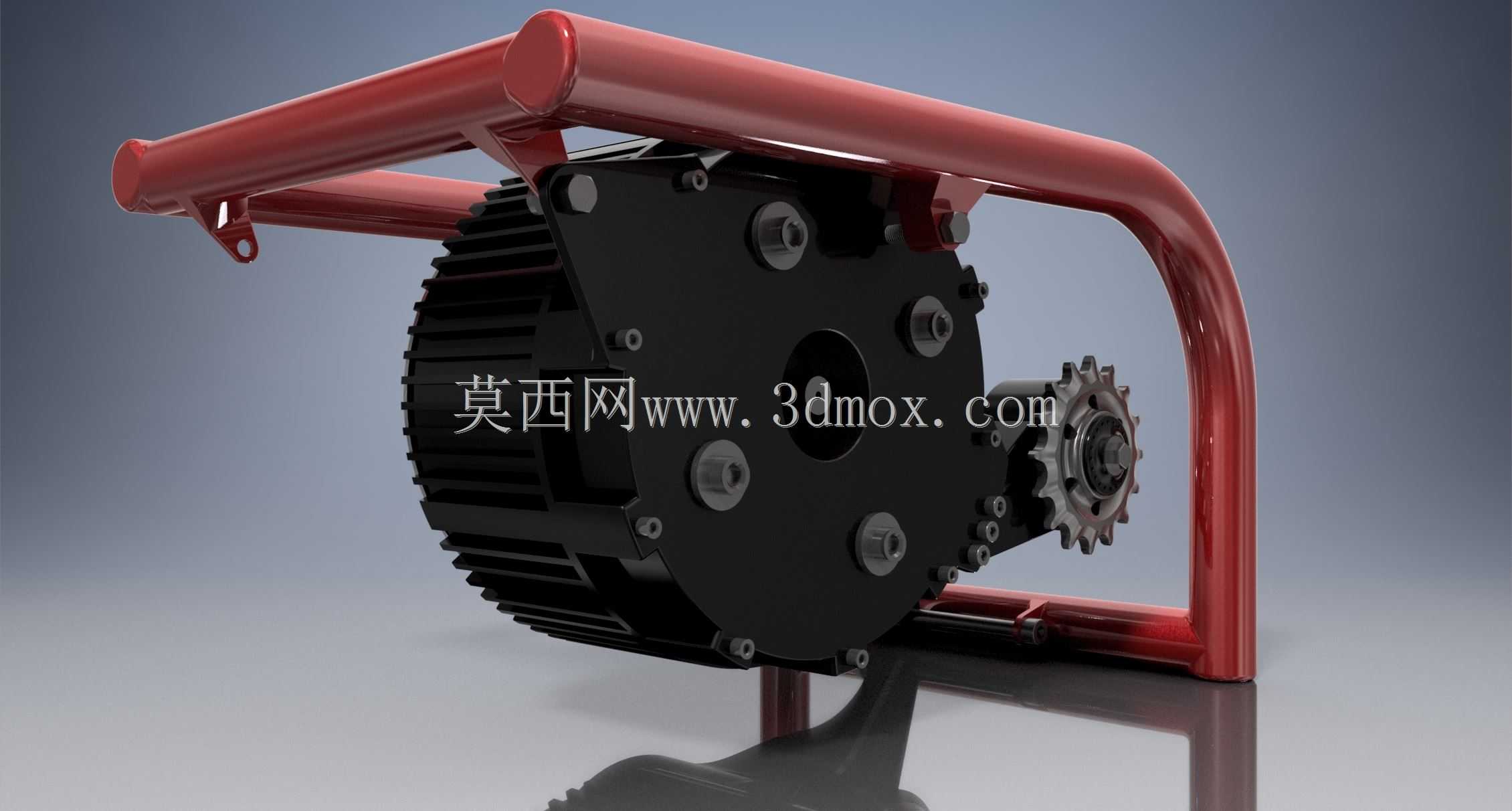

便携式手持环形切割动力机具结构设计

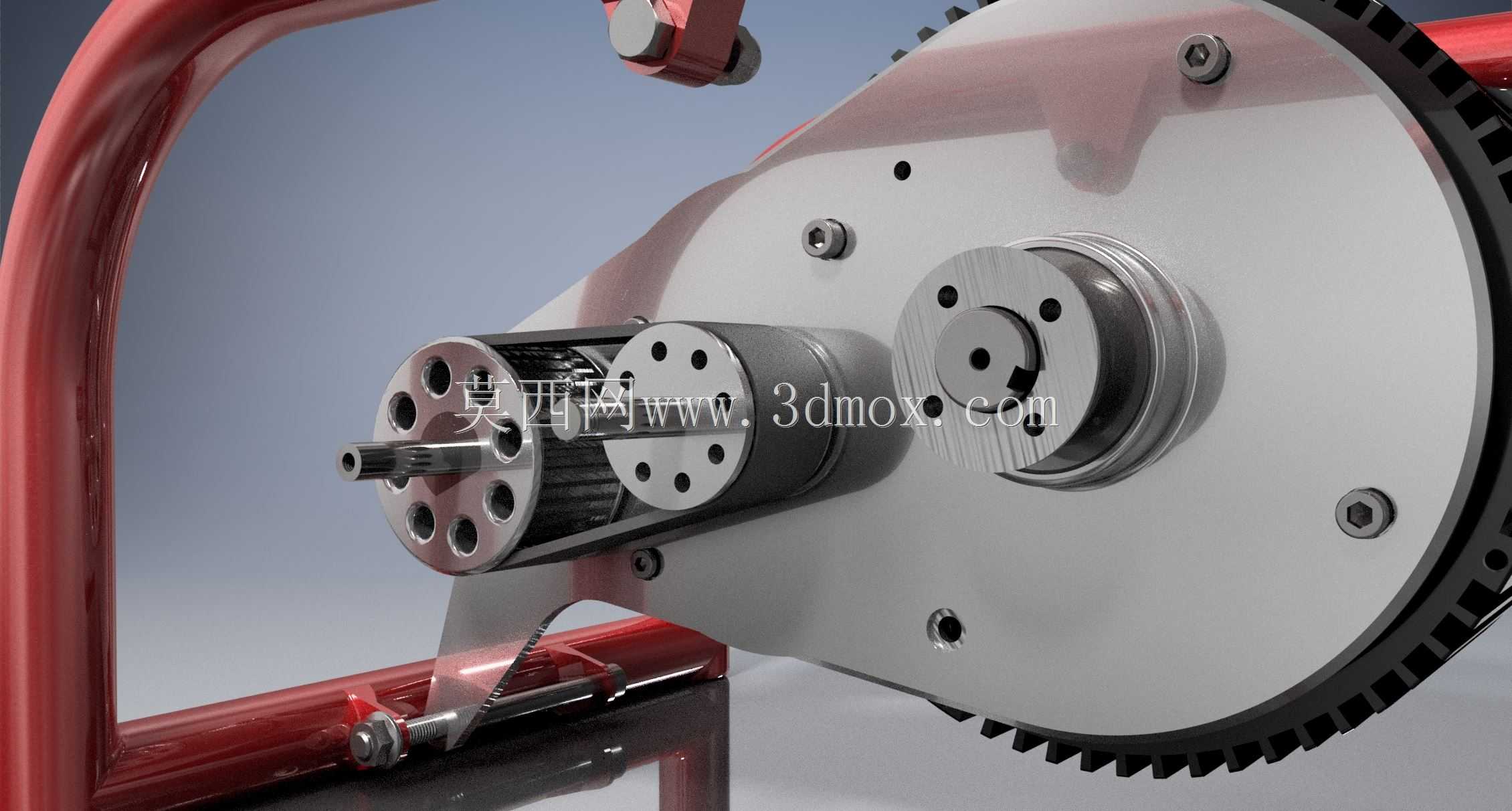

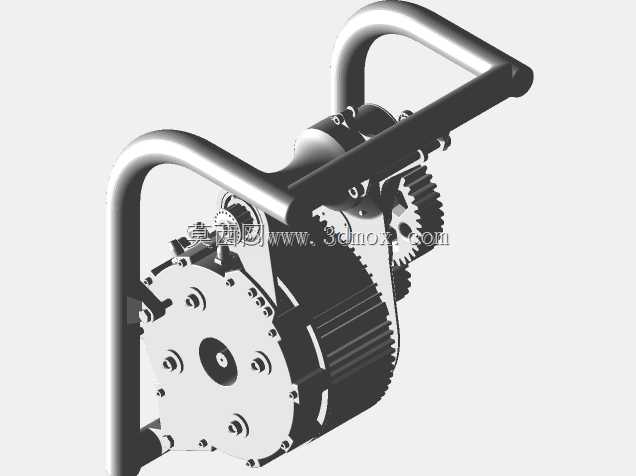

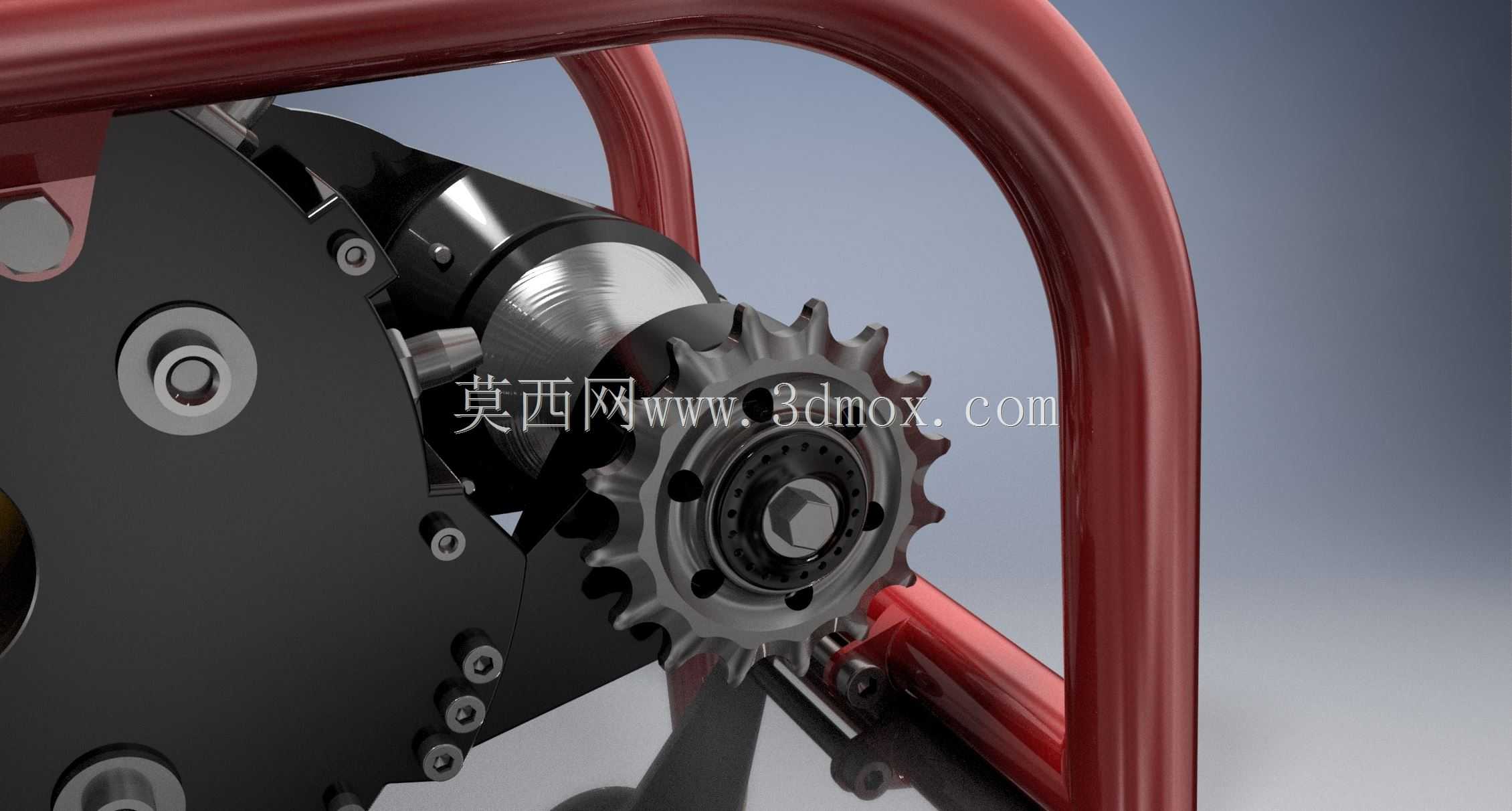

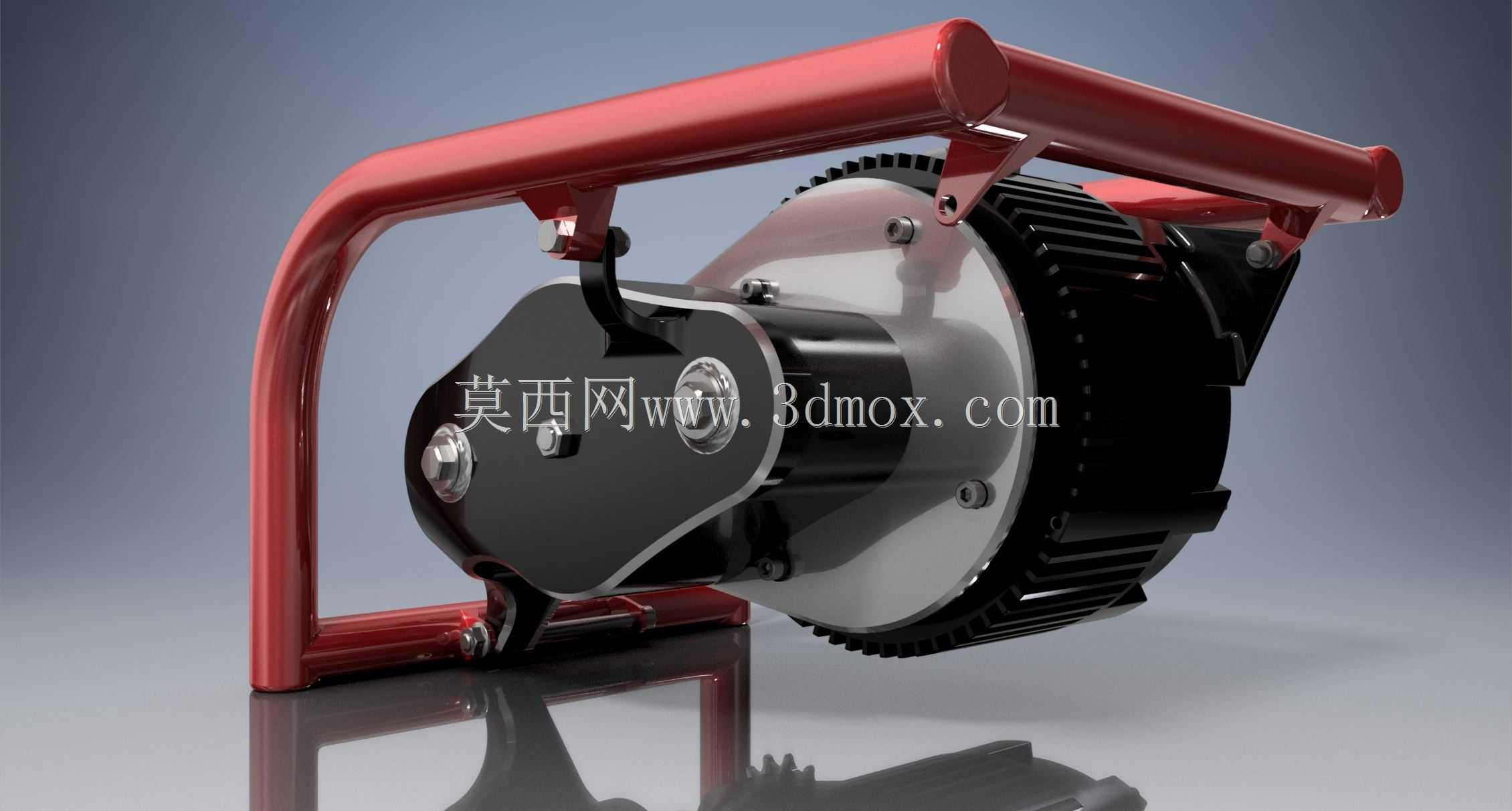

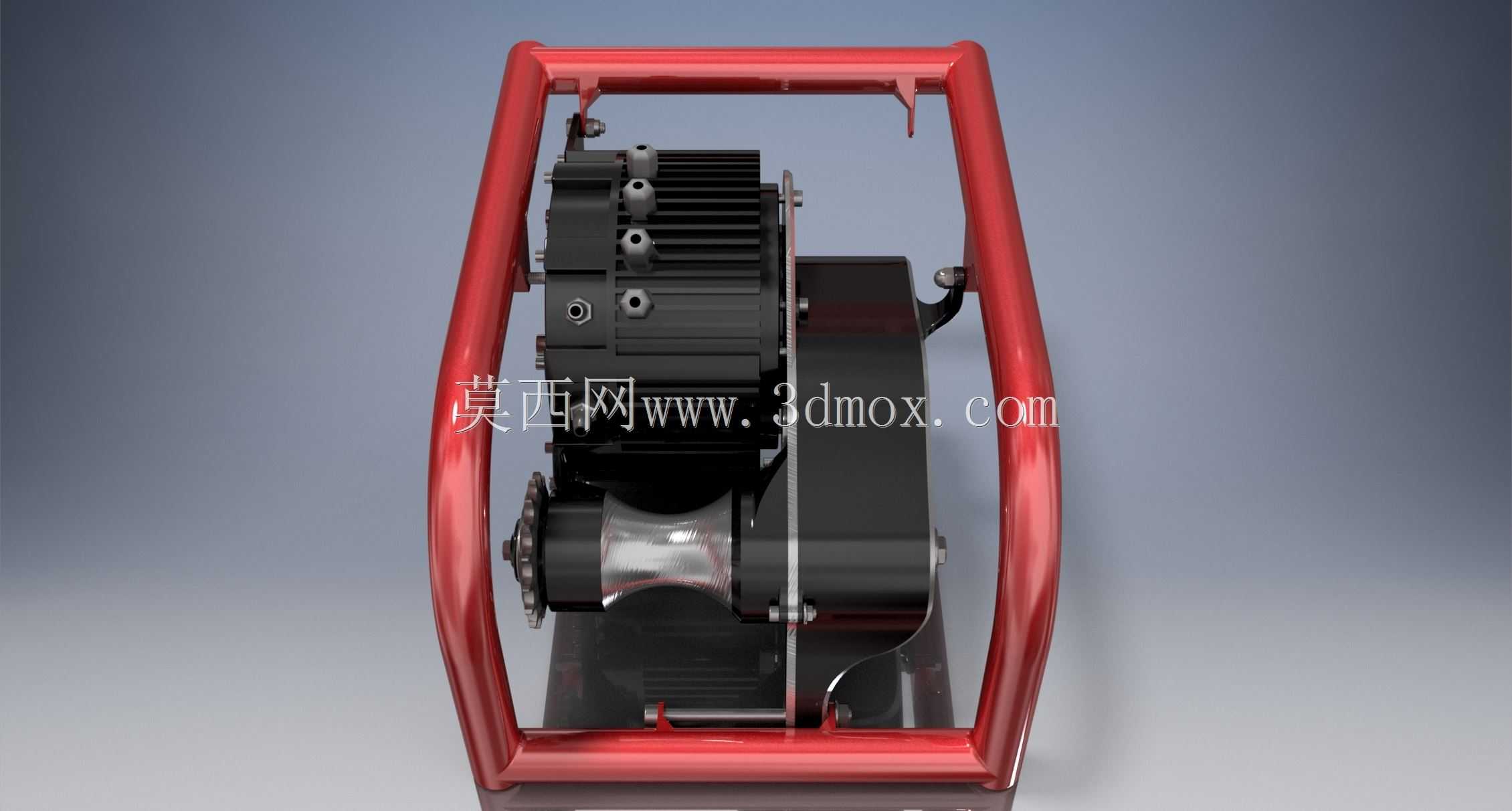

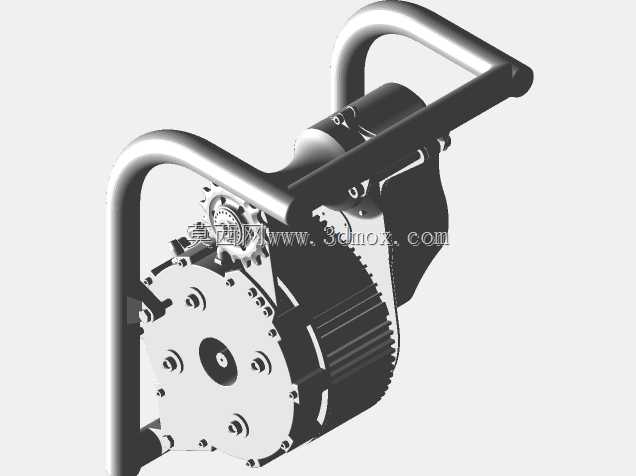

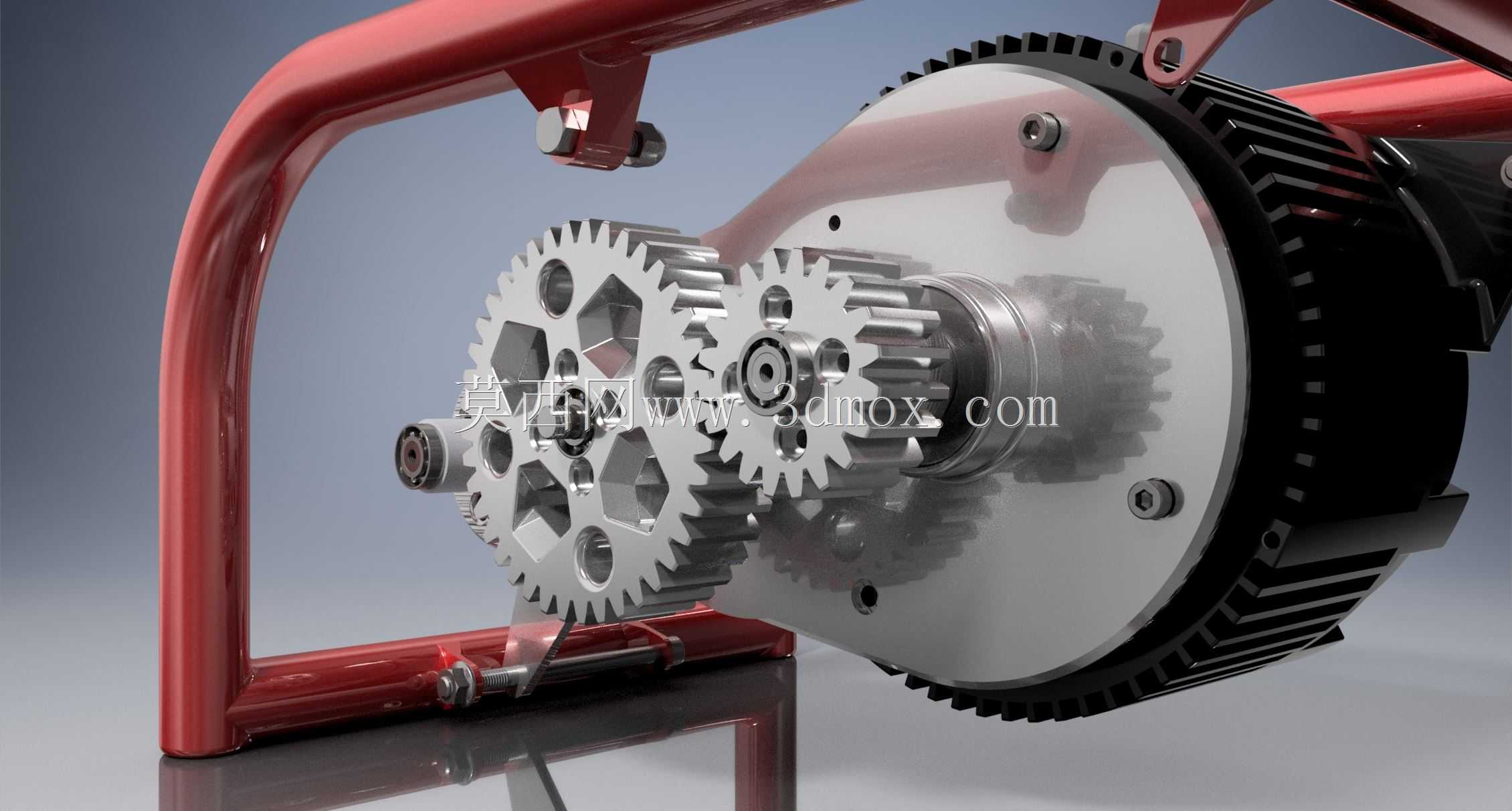

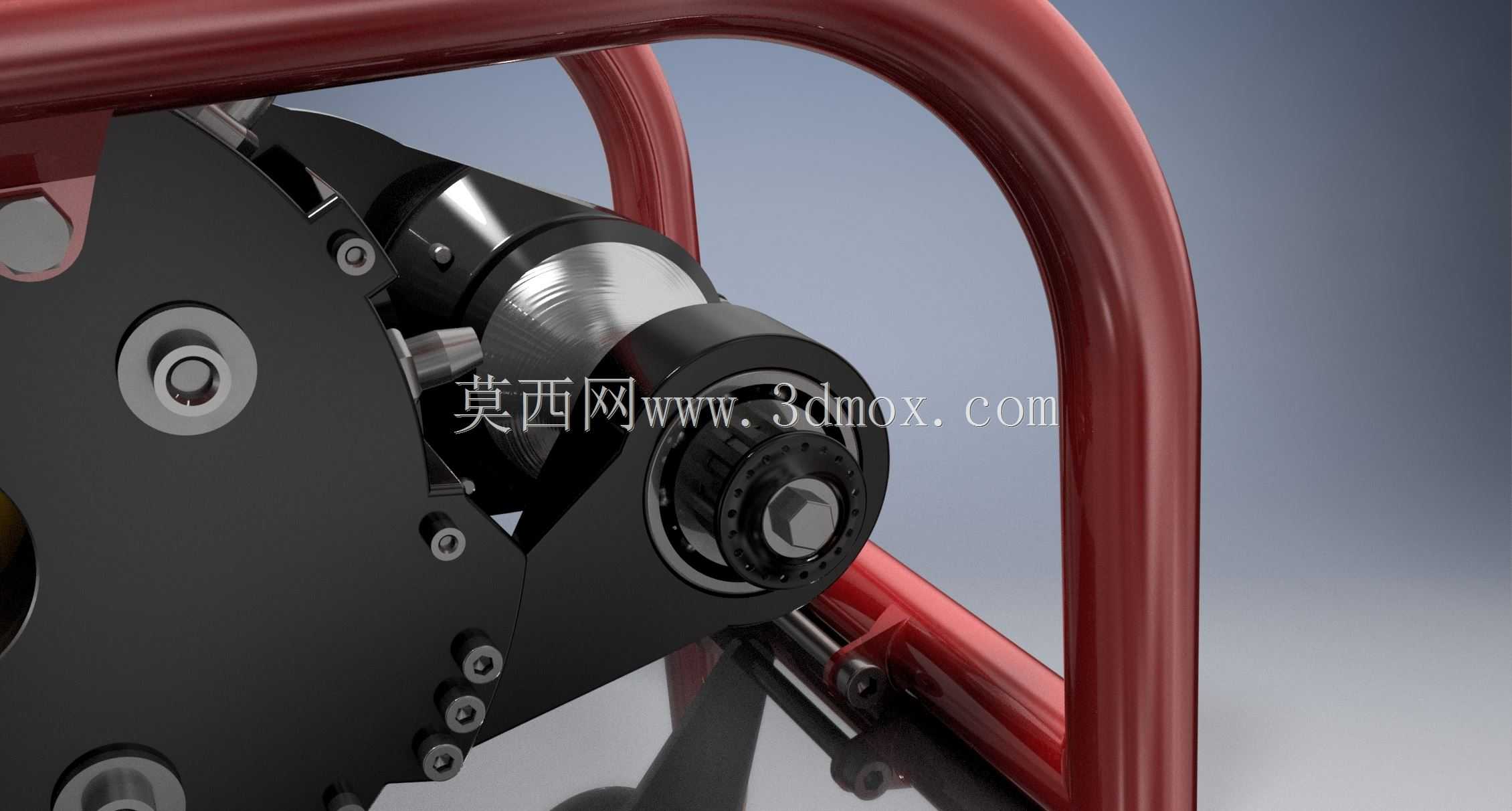

这款便携式手持环形切割动力机具，主要面向应急破拆、金属型材现场切割、管线施工维护、消防救援作业等多类户外及现场作业场景，能够在无固定供电、作业空间狭窄的环境下完成各类金属构件、薄壁管材、小型型材的切断作业，适配复杂工况下的机动作业需求，无需依赖大型固定切割设备即可完成现场加工作业，大幅提升户外作业、应急处置的作业效率。从实际用途来看，该机具可配套环形切割锯片完成钢材、有色金属、工程塑料等多类材质的切割作业，相比传统直柄切割工具，其环形传动结构能够让锯片的切削线速度保持在更稳定的区间，切割过程中抖动更小，切口平整度更高，同时握持结构的设计能够让操作人员双手稳定持握，平衡机具作业时产生的反扭矩，降低长时间作业的操作疲劳度。在功能特性层面，该机具采用双握持把手布局，顶部的弧形主把手适配操作人员主力手握持，侧方的辅助把手可供副手握持调整进给角度，整机的重心被设计在靠近双手握持区域的中心位置，作业时机具的重量能够均匀分布在双臂上，减少单手持重的负荷；机具的传动端采用密封式齿轮传动结构，将动力输出端的齿轮组完全包裹在金属壳体内，既能够避免作业过程中切削碎屑、粉尘进入传动腔造成齿轮磨损，也能够防止传动部件外露引发的操作安全隐患；动力端采用散热筋布局的壳体设计，能够在机具持续作业过程中通过壳体表面的散热结构快速导出动力单元产生的热量，避免长时间高负荷作业出现过热停机的问题。从设计思路来看，该机具的整体结构围绕便携性与作业稳定性两个核心维度展开，首先在结构布局上摒弃了传统切割机的分体式动力与传动布局，将动力单元、传动齿轮组、切割作业端集成在同一紧凑壳体内，大幅缩减整机的外形尺寸，使其能够在狭小的管道井、设备间隙、灾后废墟缝隙等空间内完成作业；其次在传动结构设计上，采用行星齿轮组搭配直齿轮传动的二级减速结构，能够将动力单元的高转速低扭矩输出转化为切割作业端需要的低转速高扭矩输出，保证切割硬质金属材料时具备足够的切削力，避免出现卡锯、动力不足的问题；同时在壳体的连接部位全部采用螺栓紧固的密封结构，具备一定的防尘防泼溅能力，能够适应户外雨天、扬尘环境下的作业需求。在外形尺寸与安装边界层面，该机具的整体外轮廓控制在单人可便携携带的尺寸区间，整机长度适配成年人双臂展开的持握距离，宽度不超过成年人肩宽的二分之一，能够放入常规的工程工具包内携带；切割作业端的安装位采用标准化的紧固件接口，可适配同规格的各类环形切割配件，安装时仅需对准接口锁紧固定螺栓即可完成配件更换，无需额外的专用拆装工具；机具的握持把手采用符合人体工学的弧形曲面设计，把手表面预留了防滑纹理的安装位置，可配套防滑橡胶套提升握持摩擦力，即使佩戴防护手套也能够稳定持握操作，避免作业过程中出现滑脱的风险。
