笼式径向传动机械构件结构设计

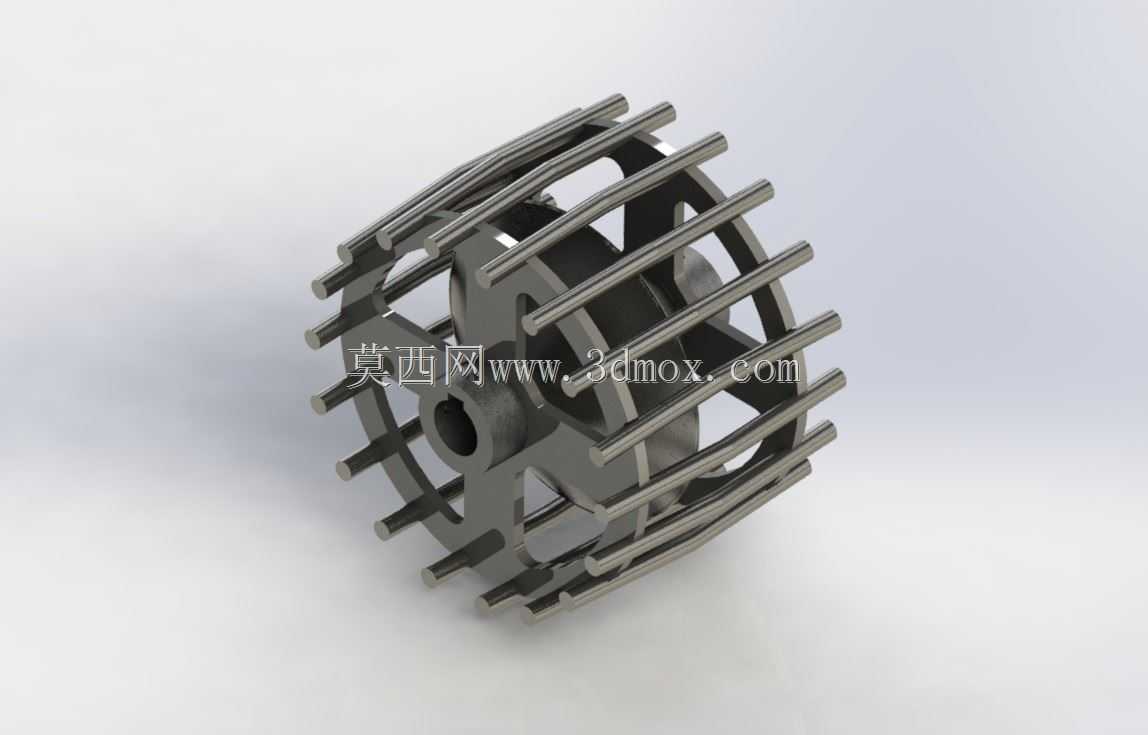

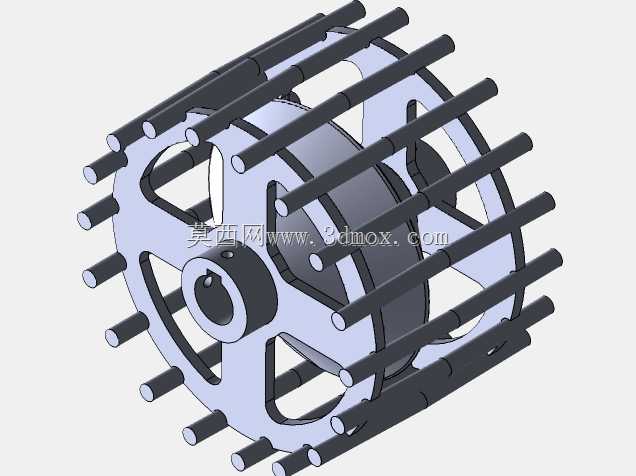

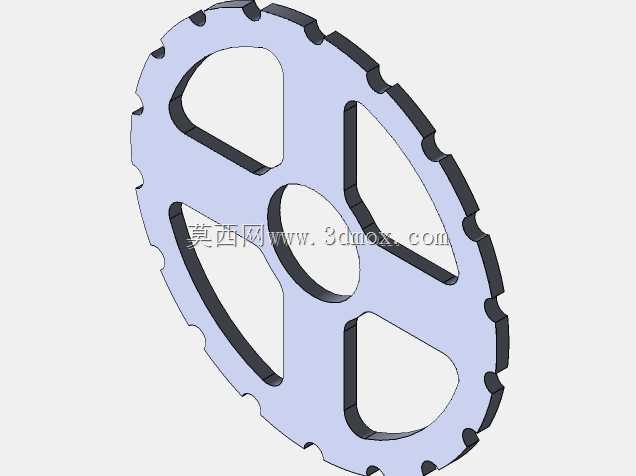

该笼式径向传动构件主要应用于中小功率动力传输场景，常见于轻工输送设备、小型自动化生产线的动力传递环节，也可适配小型农业机具、园林机械的动力输出端，作为动力换向与扭矩传递的核心中间部件使用。在实际设备运行中，该构件承担着将输入端的旋转扭矩均匀传递至下游执行机构的作用，其镂空笼式结构能够在保证整体结构强度的前提下，大幅降低自身转动惯量，减少设备启动与变速过程中的惯性冲击，提升传动系统的响应速度，同时镂空的间隙可以容纳传动过程中产生的细碎磨屑，避免磨屑卡滞在传动啮合面造成部件磨损，还能提升部件转动过程中的空气流通性，带走啮合摩擦产生的热量，降低长时间运行的温升幅度。从设计思路来看，该构件采用对称式笼型排布，周向均匀分布的径向肋条同时承担扭矩传递与结构支撑的作用，中心设置的安装轴孔采用标准通孔设计，可适配常规直径的传动转轴，轴孔周边设置的定位凸台能够与转轴上的定位卡槽配合，避免传动过程中构件与转轴发生相对滑转，保证扭矩传递的稳定性。构件两端的环形端框将所有径向肋条连接为整体，形成封闭的受力框架，让每一根肋条都能均匀分担传动载荷，避免局部应力集中造成的肋条断裂问题。在外形尺寸与安装边界上，该构件整体为回转类结构，最大外圆直径适配常规小型传动舱的内部安装空间，轴向长度紧凑，不需要占用过多的设备内部安装位置，安装时仅需要将中心轴孔对准传动转轴推入，通过轴端挡圈或者紧定螺钉即可完成轴向固定，不需要额外设计复杂的安装支座，能够直接替换同规格的传统实心传动轮，适配现有设备的安装尺寸，不需要对原有设备结构进行改造即可完成换装。构件的所有棱边都做了圆角过渡处理，既能够减少应力集中提升部件的抗疲劳强度，也能避免安装维护过程中尖锐棱边划伤操作人员，周向肋条的啮合面做了等距公差控制，保证与配合部件啮合时的间隙均匀，减少传动过程中的异响与抖动，提升整个传动系统的运行平稳性。
