德国马尔数显卡尺高精度三维建模作品

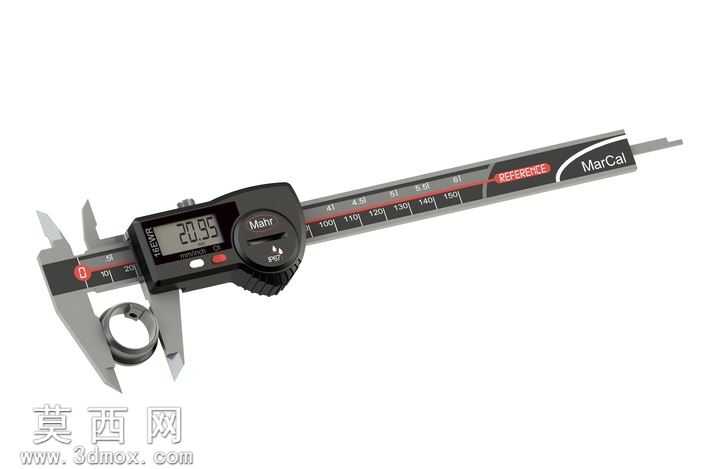

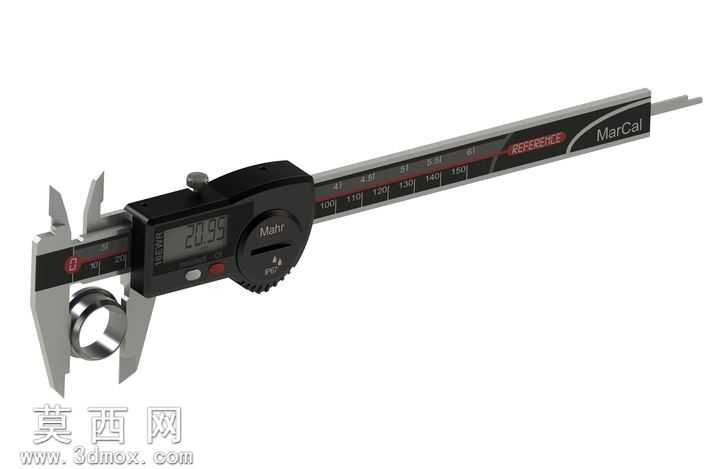

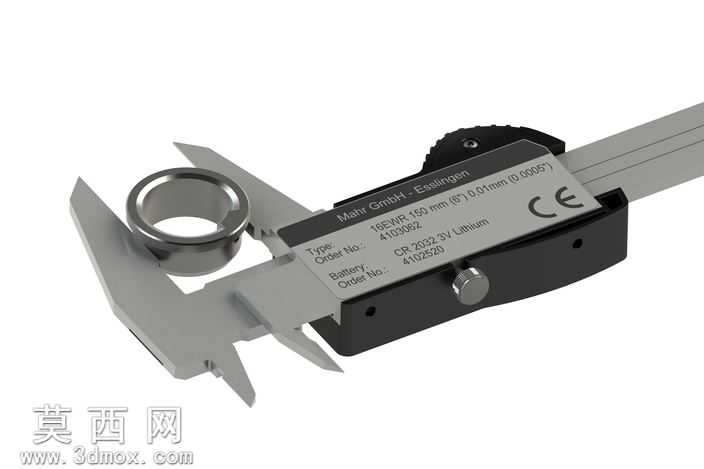

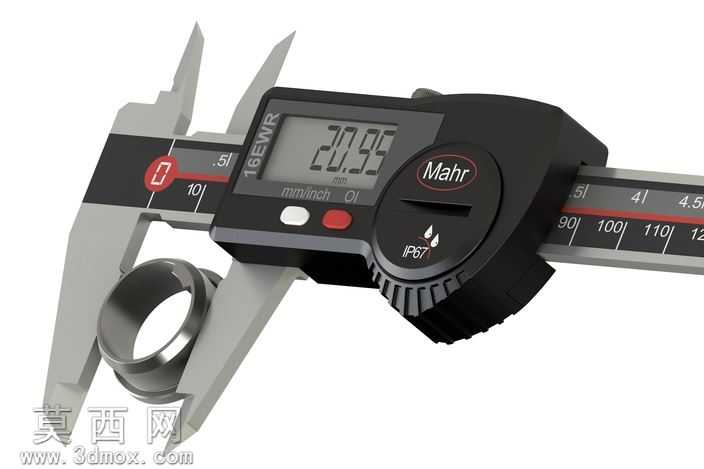

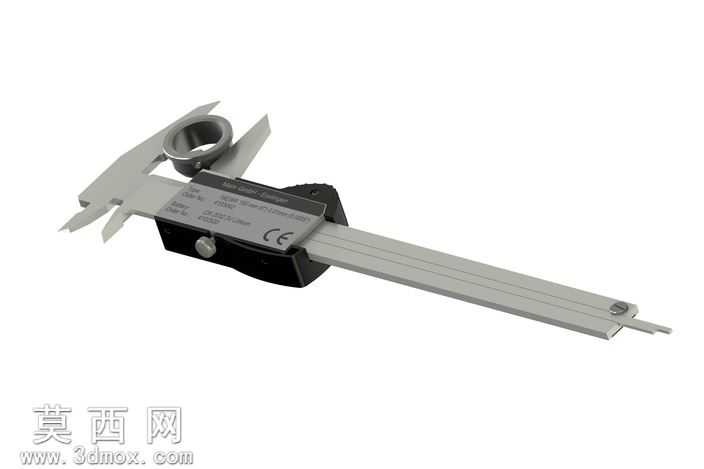

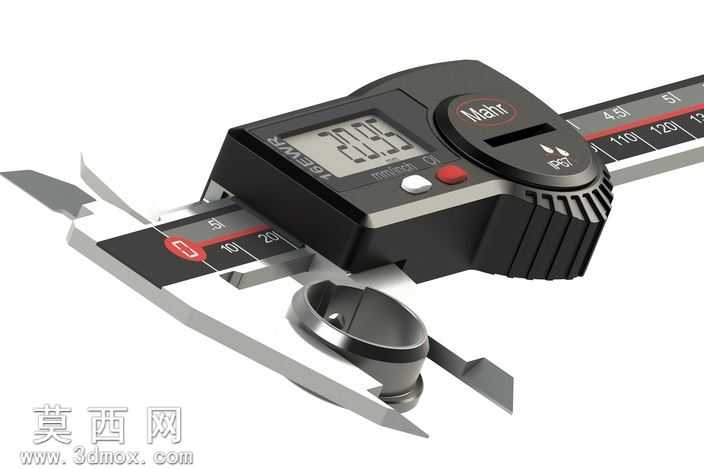

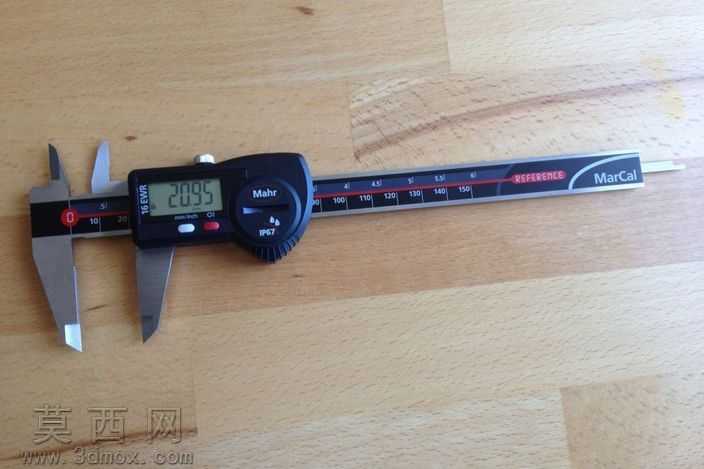

本三维模型以德国mahr MARCAL 16 EWR系列数显卡尺为原型进行1:1等比例建模，完整还原了这款工业级精密测量工具的全部结构细节。建模过程中首先梳理卡尺的整体装配逻辑，将整体拆分为尺身主尺、滑动测量模块、数显屏组件、内外测量爪、深度测量杆、锁紧螺钉、电池仓、功能按键等独立子部件，按照真实产品的装配公差进行部件对位，确保各滑动部件的相对位置与实物完全一致，还原尺身刻度标识的排布间距，数显屏区域的凹陷结构、按键的凸起弧度都做了精细化处理，避免出现结构穿模、比例失调的问题。材质渲染阶段针对不同部件的物理特性做了区分：尺身主体采用哑光不锈钢材质，还原经过磨砂硬化处理的金属质感，调整金属粗糙度参数避免过度反光，还原工业量具的沉稳质感；数显屏区域采用半透明深色亚克力材质，模拟液晶显示屏的显示效果，屏上的测量数值做了自发光处理，还原真实数显屏的读数视觉效果；功能按键采用哑光黑色硬质塑料材质，边缘做了微小的圆角处理还原真实按键的触感细节；品牌标识区域采用丝印质感的贴图，还原尺身表面的品牌logo、刻度线、参数标识的印刷效果，刻度线的粗细、间距严格对照实物比例制作，避免出现标识模糊错位的问题。结构设计上完整还原了这款卡尺的功能结构：内测量爪、外测量爪的刃口角度做了精准还原，深度测量杆与尺身的滑动配合结构、顶部锁紧螺钉的螺纹结构、滑动模块上的滚轮调节结构都做了细节刻画，电池仓的仓盖开合缝隙、仓盖表面的防滑纹理也都进行了还原，确保模型从外观到内部装配结构都与实物高度匹配。建模过程中对边角的微小倒角、部件之间的装配缝隙都做了精细化处理，避免出现尖锐直角、缝隙过大或过小的失真问题，整体模型布线规整，既保证了细节的完整度，也兼顾了模型的使用流畅度，可用于工业测量工具展示、量具产品宣传、机械教学演示等多种场景，完整呈现了这款高端数显卡尺的精密工业设计特质。
