条式水平测量仪精密结构三维设计

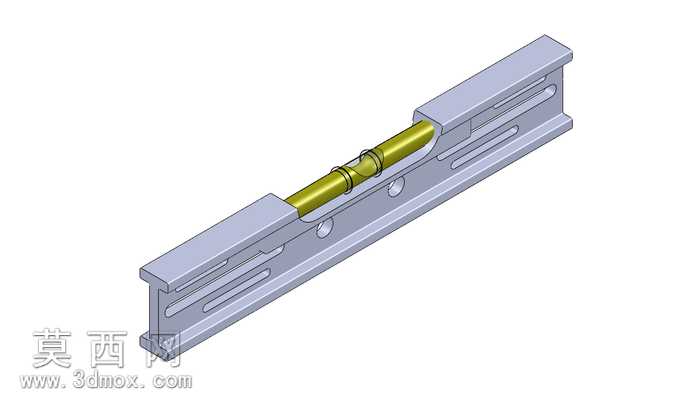

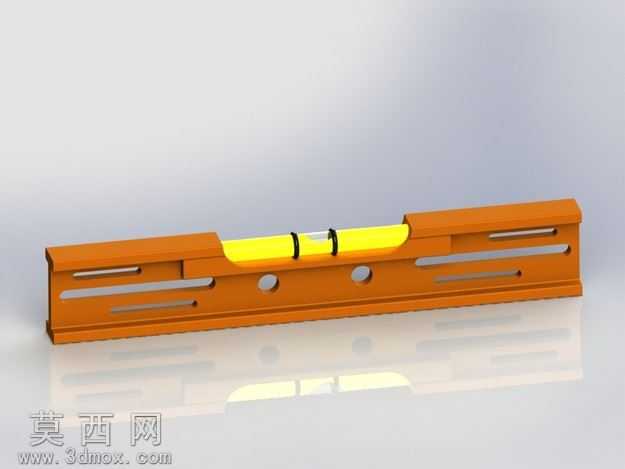

本模型为条式水平测量仪的三维参数化设计成果，建模阶段采用SolidWorks完成全零件的特征化构建，首先对水平仪的铸铁基座进行基准定位，以基座底面为核心测量基准面，依次拉伸生成基座的V型导向槽、安装沉孔、长条形减重槽结构，严格遵循条式水平仪的结构比例，保证基座的刚性结构设计符合实际量具的力学要求，避免测量过程中发生形变影响精度。针对核心的玻璃油管水准泡组件，单独构建子装配体，先完成管状水准泡的曲面建模，精准还原水准泡的弧形内腔结构，模拟内部气泡的浮动空间，再构建两端的密封堵头、固定压片结构，将水准泡组件与基座的安装槽进行配合约束，添加同轴度、平行度的装配关系，保证水准泡轴线与基座测量基准面的平行度公差符合测量器具的精度要求。材质渲染阶段，为铸铁基座赋予哑光灰铸铁材质，添加细微的铸造纹理与表面喷砂质感，还原工业量具的真实表面处理效果；为水准泡玻璃管赋予高透玻璃材质，设置合适的折射率与反射参数，模拟玻璃的通透质感，管内的测量液体赋予淡黄色半透明油质材质，内部的气泡设置为低透明度的空气材质，通过光影调整突出气泡的视觉辨识度；基座上的固定螺丝、压片等金属小零件赋予镀锌亮面金属材质，与铸铁基座形成材质层次区分。结构设计上，基座两侧的长槽采用等距拉伸切除特征，既实现了整体减重效果，又保证了基座的截面惯性矩，维持结构刚性；水准泡的安装位置设置在基座的中心轴线上，避免偏载导致的测量误差，两端的压片采用可调节式结构设计，模拟实际产品中水准泡的校准调整空间。整体建模过程严格遵循机械量具的设计规范，所有配合间隙、安装结构均参考实际条式水平仪的生产工艺，装配完成后可通过软件的干涉检查功能验证各零件无干涉，模型可直接用于教学演示、结构参考以及相关测量工具的二次开发设计，清晰展现了条式水平仪的内部构造与工作原理，即通过水准泡内气泡的位置偏移，直观反映被测平面的水平度偏差，适用于钳工校准、设备安装调平、平面度检测等场景的原理演示。
