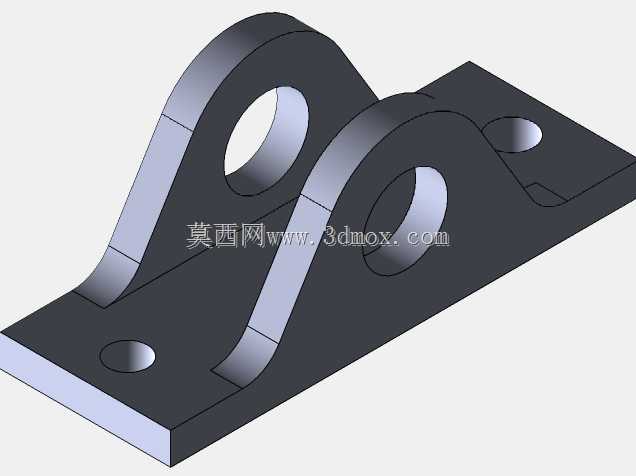

双立耳带安装底板铰接支撑座结构

该铰接支撑座是工业机械传动与支撑系统中常用的连接构件，主要应用于各类需要实现铰接转动、载荷传递的设备场景，常见于工程机械的连杆机构、自动化生产线的摆臂连接端、输送设备的张紧调节支座、农用机械的悬挂连接部位，同时也可作为小型设备的机架铰接支点，承担径向载荷传递与转动自由度约束的核心作用。从实际用途来看，该构件通过底板实现与设备基座、机架台面的刚性固定，上部两个带同轴孔的立耳用于穿装铰接销轴，连接摆杆、连杆、摇臂等活动部件，既能够为活动部件提供稳定的旋转支撑基准，也可将活动部件传递的径向载荷均匀分散到底板安装面，避免局部应力集中造成的结构变形。在功能特性设计上，两个立耳采用对称平行布局，同轴度精度直接决定铰接转动的顺畅度，可有效避免销轴安装后出现卡滞、偏磨问题；立耳与底板之间设置了平滑过渡的加强筋结构，从立耳外侧圆弧面一直延伸到底板表面，大幅提升立耳的抗弯曲、抗剪切能力，即使承受较大的交变冲击载荷，也不会出现立耳根部断裂的失效问题；底板上预留的多个沉头安装孔，可适配内六角螺栓进行沉装固定，安装后螺栓头不会突出底板表面，既保证安装面的平整性，也避免螺栓突出对周边活动部件造成运动干涉。设计思路上，整体采用一体式铣削成型的结构逻辑，摒弃了传统焊接式支座的焊缝应力集中、精度难保证的缺陷，所有转角位置均设置了工艺圆角，既减少加工过程中的应力残留，也能降低热处理环节出现开裂的风险；立耳上的铰接孔采用通孔设计，可适配不同长度的销轴穿装，同时孔口可根据使用需求加装衬套，提升铰接部位的耐磨性能，延长构件整体使用寿命。在外形尺寸与安装边界方面，底板采用矩形平板结构，长宽尺寸适配常规型材机架的安装孔距，四个安装孔分别布置在底板边角位置，安装时可根据安装面的实际情况选择对角紧固或全孔紧固，安装后整体重心落在底板中心区域，不会出现偏载问题；两个立耳的间距根据常规铰接连杆的端部宽度设计，既不会因间距过小造成连杆安装空间不足，也不会因间距过大导致销轴受力跨度增加、弯曲应力提升；立耳的高度根据铰接转动的摆角范围设计，可保证连接的摆臂在设定摆角范围内转动时，不会与底板表面发生碰撞干涉，整体结构紧凑，安装占用空间小，无需额外设计避让结构即可直接适配多数常规铰接安装场景。
