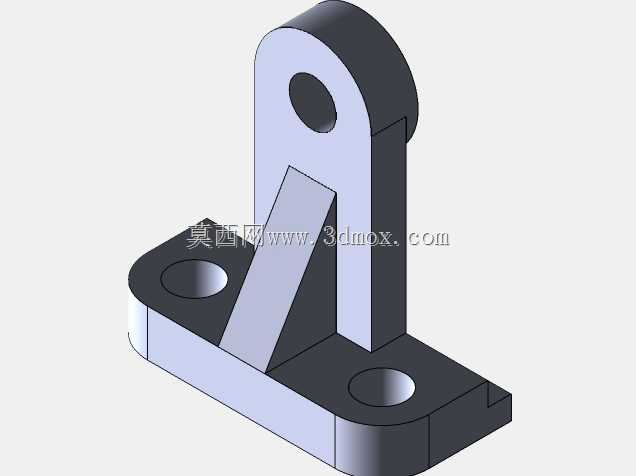

带加强筋L型立式铰接安装固定支座

该款L型立式铰接固定支座，是工业装配领域中应用十分广泛的基础连接构件，常见于轻工生产线辅具安装、小型自动化设备的工位支撑、输送线侧部导向组件固定、检测设备的探头挂载支架等场景，主要承担垂直方向的载荷承载与铰接件的转动连接功能，能够为配套的铰接杆件、转动销轴类零件提供稳定的安装基准，避免连接部位在长期往复受力过程中出现形变偏移。从功能特性来看，支座整体采用一体化成型的结构设计，底部为水平布置的安装底板，板面上开设两个对称的沉头安装孔，可配合内六角螺栓将支座整体锁紧在设备机架、型材台面或者预制安装基面上，沉孔设计能够让螺栓头完全没入板面以下，不会出现凸起干涉相邻部件安装的问题；竖直立板顶部加工有同轴的圆形铰接孔，孔壁做了均匀的壁厚处理，能够适配标准规格的圆柱销轴，实现配套连杆、摆臂类零件的绕轴转动；立板与底板之间设置了三角形加强筋，筋板同时连接立板侧面与底板上表面，能够有效抵消立板承受侧向载荷时产生的弯折力矩，大幅提升支座整体的结构强度，避免长期受力后立板与底板衔接处出现应力断裂的问题。从设计思路层面，这款支座在建模阶段就充分考虑了实际装配的公差适配需求，铰接孔的内径预留了合理的销轴配合间隙，底板安装孔的孔距按照通用型材的槽间距标准设定，能够直接适配市面上主流规格的工业铝型材安装，不需要额外做打孔改制；所有棱边都做了微小的倒角处理，既能够去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能够减少应力集中的问题，提升零件的抗疲劳性能。外形尺寸与安装边界方面，支座整体高度控制在常规小型安装支架的适配范围内，底板长度与宽度的比例经过优化，在保证足够安装接触面积的前提下，尽可能减少占用的安装空间，竖直立板的厚度与加强筋的厚度保持一致，既方便采用一体铣削或者铸造成型工艺加工，也让整体受力分布更加均匀；铰接孔的中心到底板安装面的高度尺寸经过精准核算，能够保证配套铰接件转动时不会与底板或者安装基面产生剐蹭干涉，两个底板安装孔的中心距符合通用安装标准，用户在替换同类型支座时不需要重新加工基面的安装螺孔，能够直接完成换装，大幅降低现场装配调整的工作量。
