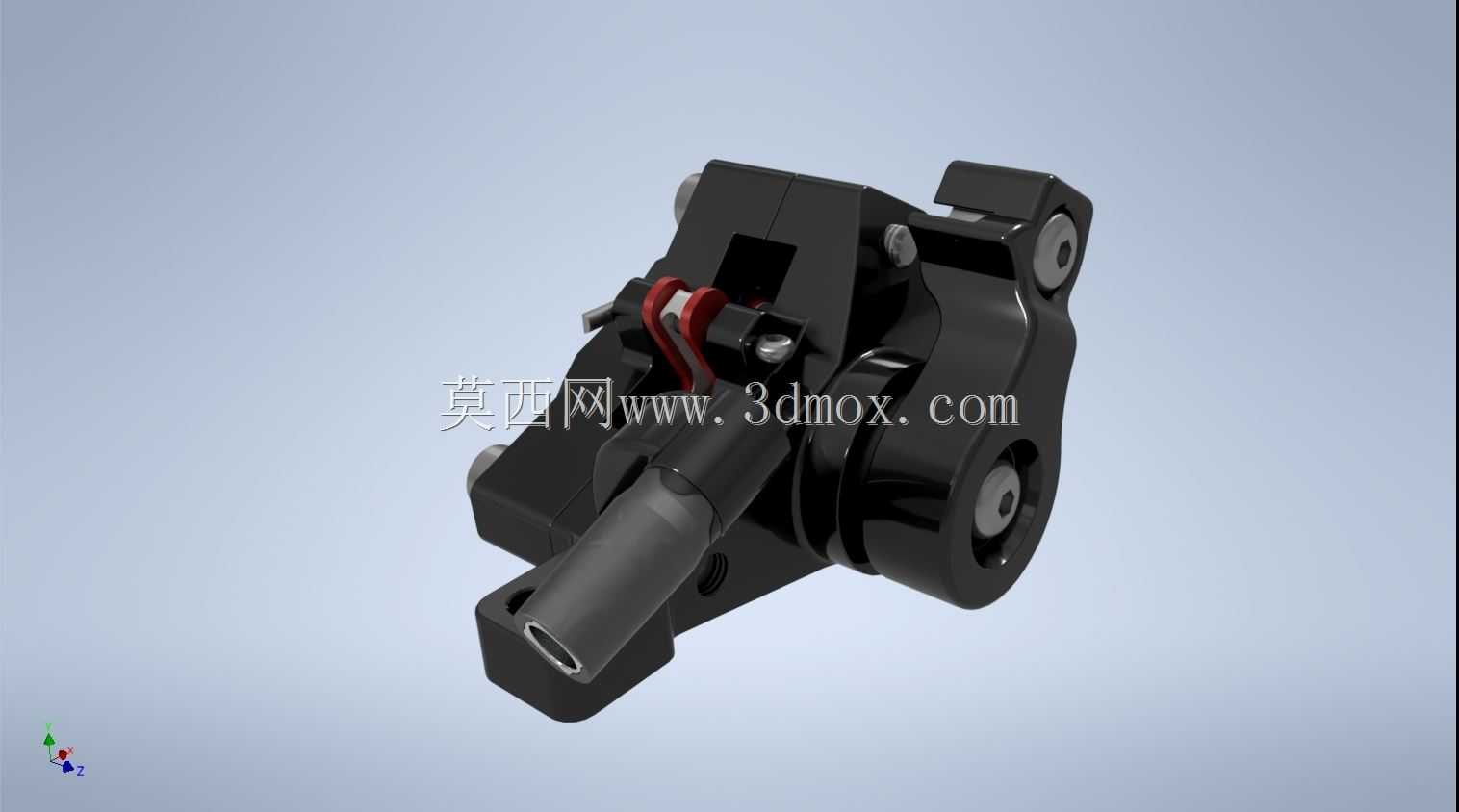

液压驱动式机械制动卡钳结构设计

该机械制动卡钳是盘式制动系统的核心执行部件，广泛应用于乘用车辆、轻型商用车辆、非道路移动机械以及高端电动两轮车的轮边制动场景，是将制动驱动力转化为夹紧摩擦力、实现行进机构减速或驻车的关键功能单元。在实际使用场景中，卡钳通过安装支架固定在转向节或后桥桥体的预设安装位，随车轮行进过程中保持与制动盘的恒定相对位置，当制动指令触发时，内部液压腔建立压力推动活塞伸出，将两侧摩擦片压紧在随车轮转动的制动盘端面，通过摩擦副的滑动阻力消耗动能，实现车辆的减速、停驶或坡道驻车功能。

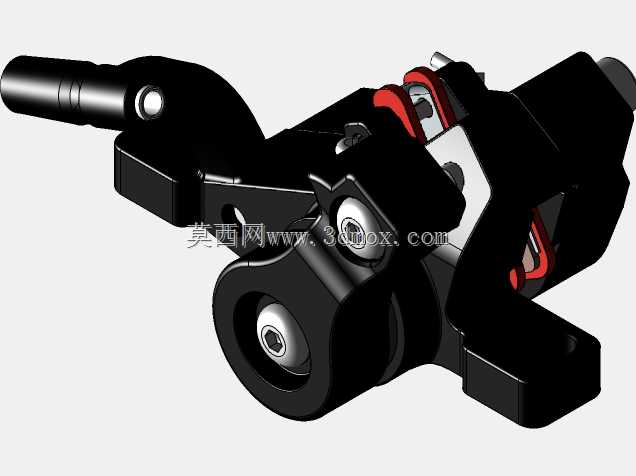

从功能特性来看，该卡钳采用浮动式钳体结构设计，单侧设置液压驱动活塞，制动时活塞推动内侧摩擦片先贴合制动盘，随后钳体沿导向销反向滑动带动外侧摩擦片同步压紧，相比固定式对置活塞卡钳结构更紧凑，整体重量更低，同时能够自动补偿摩擦片磨损产生的间隙，长期使用过程中无需频繁手动调整制动间隙，制动踏板的脚感一致性更优。钳体集成了驻车制动的机械促动结构，可通过拉线驱动内部杠杆机构实现驻车状态下的持续夹紧，无需额外加装独立驻车制动单元，有效缩减了轮边制动系统的整体布置空间。

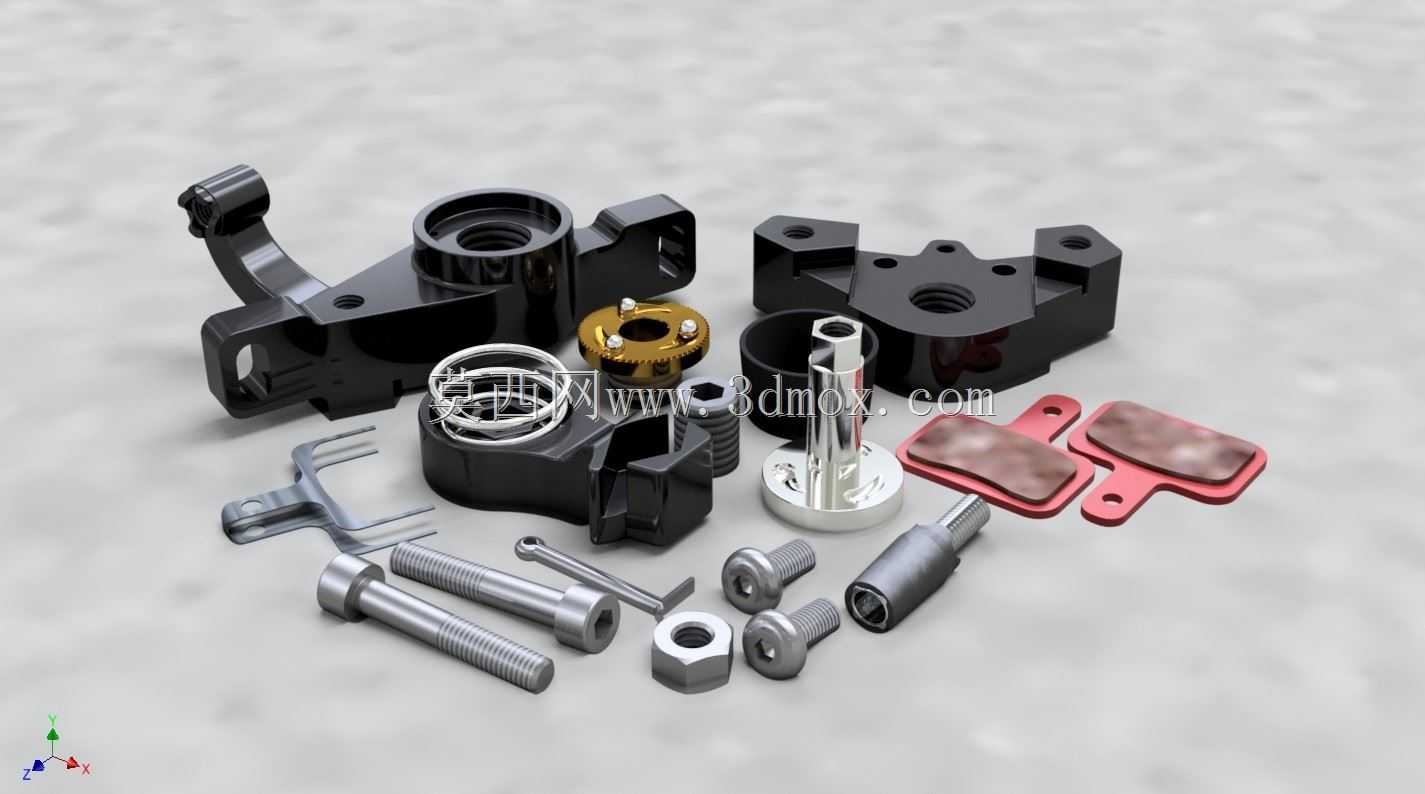

设计过程中，工程师优先考虑了制动工况下的热稳定性与结构强度，钳体采用高刚性铸铁材质一体铸造成型，液压腔内壁做高精度珩磨处理保证密封可靠性，活塞表面做硬质阳极氧化处理提升耐磨与耐腐蚀性能，导向销位置设置双层防尘密封圈，避免泥水、沙尘进入滑动配合面导致卡滞，摩擦片背板设置减震消音片，降低制动过程中产生的高频异响。外形尺寸方面，该卡钳整体轮廓适配直径260-300mm、厚度22-28mm的通风制动盘，安装孔位中心距为120mm，钳体与制动盘的单侧预留间隙为0.8-1.2mm，安装边界避让了轮辋内侧的平衡块、轮速传感器线束以及转向拉杆的运动轨迹，适配15寸及以上规格的轮辋安装空间，无需对原车桥体结构做额外修改即可完成适配安装。
