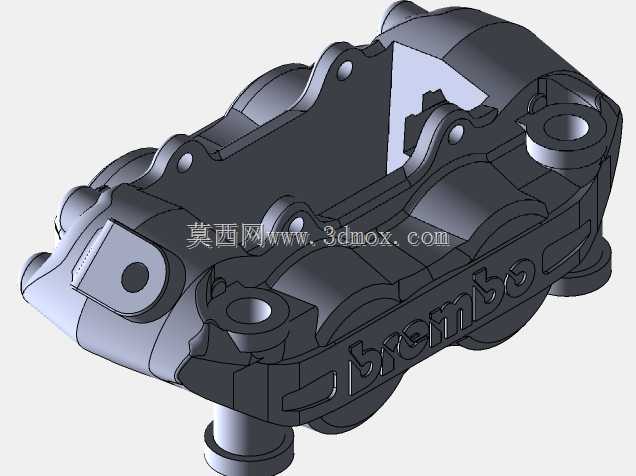

Brembo实心制动卡钳结构设计

该款制动卡钳是面向乘用车辆高性能制动场景开发的核心执行部件，主要应用于民用改装车辆、量产性能车型的盘式制动系统中，承担着将制动液液压转化为制动蹄片夹紧力，最终实现车轮减速、驻车锁止的核心功能，是车辆主动安全系统中不可或缺的终端执行结构。从实际使用场景来看，这类对置活塞结构的实心卡钳，能够在连续高强度制动工况下保持稳定的夹紧力输出，相比传统浮动卡钳拥有更高的刚性，可有效降低制动过程中的卡钳形变，减少制动踏板的虚位行程，提升制动脚感的线性度，既适配日常城市道路的频繁启停制动需求，也能满足赛道驾驶场景下连续重刹的性能要求。

在功能特性设计上，该卡钳采用一体式实心壳体结构，壳体本体集成了制动油路通道、活塞安装孔位、刹车片导向限位结构、转向节安装定位接口，省去了分体式卡钳的拼接密封结构，大幅提升了壳体整体的结构强度与抗液压冲击能力，可承受更高的制动管路压力，匹配大尺寸刹车盘与高性能刹车片时，能够提供更强的制动夹紧力矩。卡钳侧面预留的多组安装孔位，适配不同偏距的轮毂安装空间，壳体表面的加强筋结构沿着液压受力方向分布，在保证壳体刚性的前提下尽可能削减了非受力区域的材料厚度，实现了结构强度与部件自重的平衡，降低了车辆簧下质量，间接提升了悬架的响应速度与车轮贴地性能。

从设计思路层面来看，该卡钳的结构完全围绕制动受力路径展开：制动液注入后压力均匀作用在各活塞端面，推动两侧活塞同步向刹车盘方向伸出，带动刹车片均匀贴合刹车盘盘面，避免偏磨问题的出现；壳体上的刹车片导向槽采用开放式限位设计，既保证了刹车片滑动过程的顺畅度，也预留了足够的刹车片磨损补偿空间，日常维护时无需完全拆解卡钳即可完成刹车片的更换作业。在安装边界设计上，卡钳的两个主安装定位柱采用同轴度高精度设计，可直接适配对应车型的转向节安装接口，安装后卡钳内侧面与刹车盘盘面保持平行，预留的刹车片活动间隙可避免非制动状态下刹车片与刹车盘的拖磨问题；卡钳整体外轮廓做了圆角过渡处理，可避开轮毂内侧的辐条结构与平衡块位置，适配多款式同孔距的改装轮毂安装需求，壳体侧面的品牌标识区域采用下沉式雕刻结构，不会额外增加卡钳的外廓尺寸，避免安装时与周边部件产生干涉。
