滚珠啮合式平行轴珠齿轮传动结构

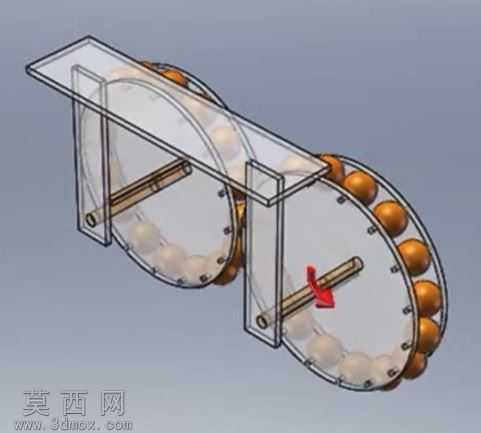

本作品为采用三维建模软件完成的珠齿轮传动结构设计，整体建模过程遵循机械设计逻辑，先完成核心传动元件的参数化搭建，再逐步装配支撑与限位结构。建模阶段首先确定两个平行传动轴的中心距参数，以轮盘基体为基础，在轮盘的环形边缘均匀排布球形啮合件，每个球体通过轮盘边缘的定位槽完成限位固定，保证球体可在槽内实现小范围转动同时不会发生脱落，替代传统齿轮的渐开线轮齿作为啮合传力的接触单元。支撑结构采用透明亚克力质感的板式机架完成建模，两块平行的安装板通过定位凸台与轴孔配合，对两根传动轴实现两端支撑，轴体与安装板的配合间隙按照转动副的装配要求预留，保证轴体可顺畅转动。渲染阶段对不同部件赋予差异化材质：球形啮合件采用抛光金属材质，添加高反光度与暖橙色金属漆效果，清晰展现球体的曲面轮廓与接触位置；轮盘与轴体采用哑光结构钢材质，表面添加细微的机加工纹理，还原金属零件的真实质感；支撑板式机架采用半透明聚碳酸酯材质，调整透明度与折射参数，既可以透过板材观察内部的传动啮合结构，又能清晰展现机架的支撑轮廓；在主动轴位置添加红色方向标识，直观展示动力输入的转动方向。设计思路上突破传统齿轮依靠齿面滑动啮合的传动形式，采用球体作为啮合接触件，将传统齿轮啮合时的齿面滑动摩擦转化为球体的滚动接触，有效降低传动过程中的摩擦损耗与啮合冲击，同时球体的曲面接触形式可降低安装误差带来的啮合卡顿问题，平行轴的布置形式适配常规的传动安装场景，整体结构装配完成后可直观演示珠齿轮的啮合传动过程，清晰展示动力从主动轴输入后，通过球体间的依次接触带动从动轴同步转动的完整传动路径，建模过程中对每个球体的排布位置做了等距校验，保证传动过程中至少有两个球体处于接触啮合状态，避免传动出现间歇卡顿的问题，所有配合面均按照机械装配公差完成建模校验，确保虚拟装配下无结构干涉。
