多组啮合齿轮传动机构教学演示装置

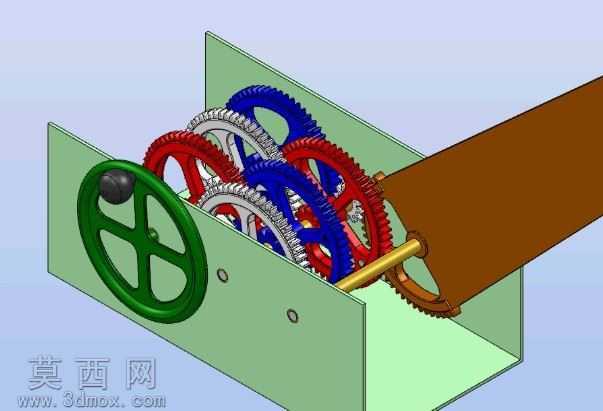

本作品为手动式多齿轮啮合传动演示机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对每一个齿轮的模数、齿距、压力角等核心参数进行统一匹配，确保多组不同直径、不同颜色的齿轮能够实现精准啮合传动，无卡滞、干涉问题。模型搭建阶段首先完成开放式箱体基座的结构设计，箱体采用薄型板材弯折成型的结构逻辑，预留了输入轴、输出轴的安装定位孔位，同时在箱体侧面设置手动操作轮的安装位，为整体传动结构提供稳定的支撑基准。手动操作轮采用辐条式结构设计，轮体表面做防滑纹理处理，操作端设置握持球头，方便手动输入旋转动力，降低操作时的摩擦力。传动部分采用多组不同齿数的齿轮交错排布设计，包含大直径绿色输入手轮齿轮、多组红色蓝色交错排布的传动齿轮、银色过渡惰轮以及末端棕色输出齿轮，不同颜色的齿轮区分不同传动层级，能够直观展示动力从输入端到输出端的传递路径，清晰演示不同齿数比带来的转速变化、扭矩传递效果。材质渲染阶段针对不同部件做差异化材质表现：箱体基座采用哑光浅绿金属漆材质，模拟钣金喷涂后的真实质感；不同层级的齿轮分别采用高饱和度的红、蓝、绿、棕等纯色烤漆材质，既区分传动层级，也让整体视觉效果清晰醒目；传动齿轮的齿面做轻微金属光泽处理，还原金属机加工零件的表面质感；金色传动轴采用抛光金属材质，突出轴类零件的光亮顺滑特性；手轮上的握持球头采用黑色哑光橡胶材质，模拟实际操作时的防滑握持手感。结构设计上充分考虑教学演示的直观性需求，采用开放式半包围箱体结构，没有设置封闭外罩，能够让观察者完整看到所有齿轮的啮合状态、传动过程，每一组齿轮的啮合点都完全暴露在视野范围内，方便学习者理解定轴轮系的传动原理、传动比计算逻辑。设计过程中反复调整齿轮的排布间距与轴位布局，在有限的箱体空间内实现多级齿轮传动的紧凑排布，既保证传动路径清晰，也让整体结构没有冗余部件，整体布局简洁明了，完全服务于机械原理教学演示的核心需求，能够帮助学习者快速理解多级齿轮传动的运动逻辑、动力传递规律，是机械原理教学场景下的实用演示教具模型。
