管道内置多孔整流式斯伦塞结构设计

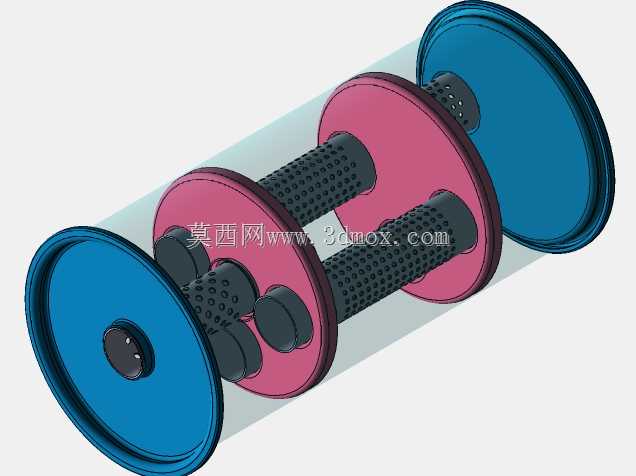

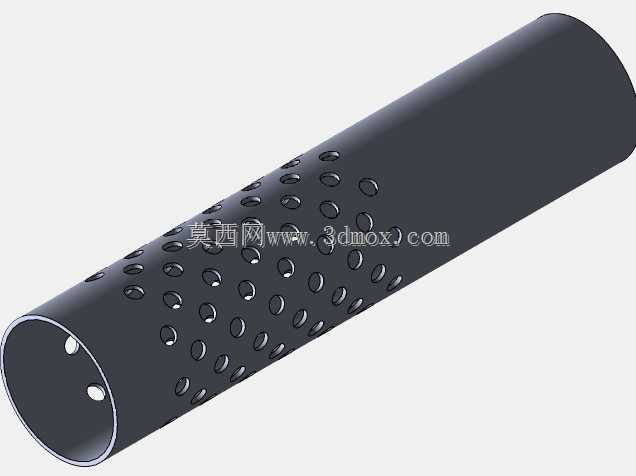

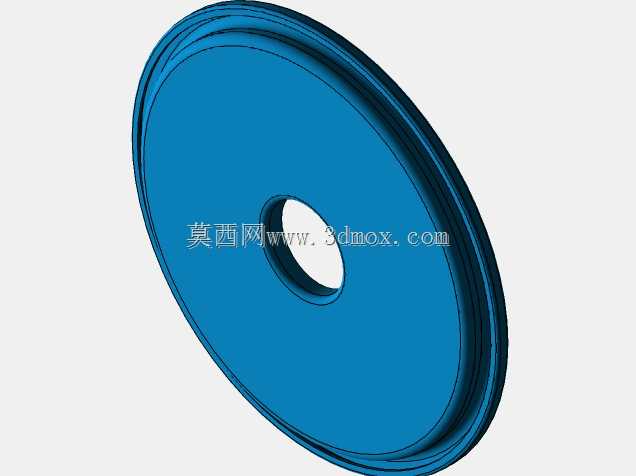

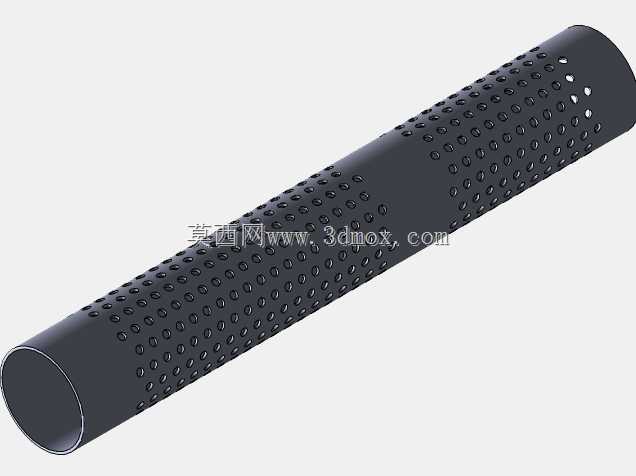

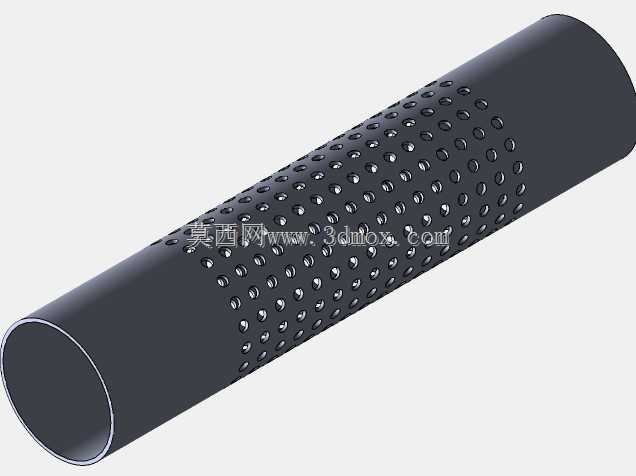

该斯伦塞构件主要应用于流体输送管道系统内部，作为管道内的整流、缓流与截流配套部件使用，常见于油气输送管线、工业给排水管路、化工介质输送管道的内部结构中，核心作用是对管道内高速流动的介质进行匀整整流，打散管道内形成的紊流涡旋，降低介质流动过程中的脉动冲击，同时可配合密封结构实现管段之间的隔断密封，减少介质输送过程中的压力波动与管壁冲蚀损耗，提升长距离管线输送的稳定性。从功能特性来看，该构件采用三段式同轴串列结构设计，两端配置大直径圆盘式密封端板，端板外径与管道内壁的安装内径完全匹配，安装后可与管壁形成紧密贴合，避免介质从构件与管壁的间隙处发生窜流；中间段配置两组带多孔结构的整流柱体，柱体表面密布规则排布的通孔，介质流经时会被多孔结构分割为多股细流，有效打散大尺度的紊流团，让管内流速分布更趋均匀，同时两组整流柱之间预留了足够的缓冲腔室，可对经过一次整流的介质进行二次匀整，进一步消除流动脉动。在设计思路上，该结构充分考虑了管道内部安装的操作便利性，整体采用同轴对称布局，所有构件的中心轴线保持重合，安装时可直接从管道端盖处推入指定管段位置，无需额外设置复杂的定位结构；两端端板采用圆弧过渡的边缘设计，推入过程中不会刮伤管道内壁的防腐涂层，同时端板表面设置的定位凸台可与管壁的限位槽配合，实现构件的轴向固定，避免介质流动冲击下构件发生轴向位移。从安装边界来看，该构件的整体外径适配常规工业输送管道的标准内径，整体长度可根据不同管径的整流需求进行等比例缩放，安装时仅需清理管段内壁的毛刺与杂物，将构件推入预设位置后锁紧管道端盖即可完成装配，无需在管壁上额外开设安装孔位，不会破坏管道本身的结构强度；多孔整流柱的通孔直径经过流体仿真优化，在保证整流效果的同时尽可能降低介质流经的压力损失，不会对管线的整体输送效率造成明显影响，同时多孔结构的大过流面积也可减少杂质在构件表面的淤积，降低管线运维过程中的清理频次。
