布里奇波特磨机过载离合器脱扣杠杆结构

该脱扣杆是布里奇波特系列立式磨机过载离合器总成中的核心执行构件，主要应用于金属切削加工领域的立式炮塔磨机设备中，承担过载触发时的动力切断执行功能，是磨机进给传动系统中保障设备安全运行的关键防护零件。在磨机实际运行过程中，当进给切削负载超出离合器设定的安全阈值时，该脱扣杆会在触发机构的作用力下快速动作，推动离合器啮合副脱开，瞬间切断主轴与进给机构之间的动力传递，避免过大切削负载损坏传动齿轮、主轴轴承等核心精密部件，同时也能防止过载进给导致的工件报废、刀具崩损等加工事故，在设备日常重载切削、硬材质铣削加工场景中起到不可替代的安全防护作用。

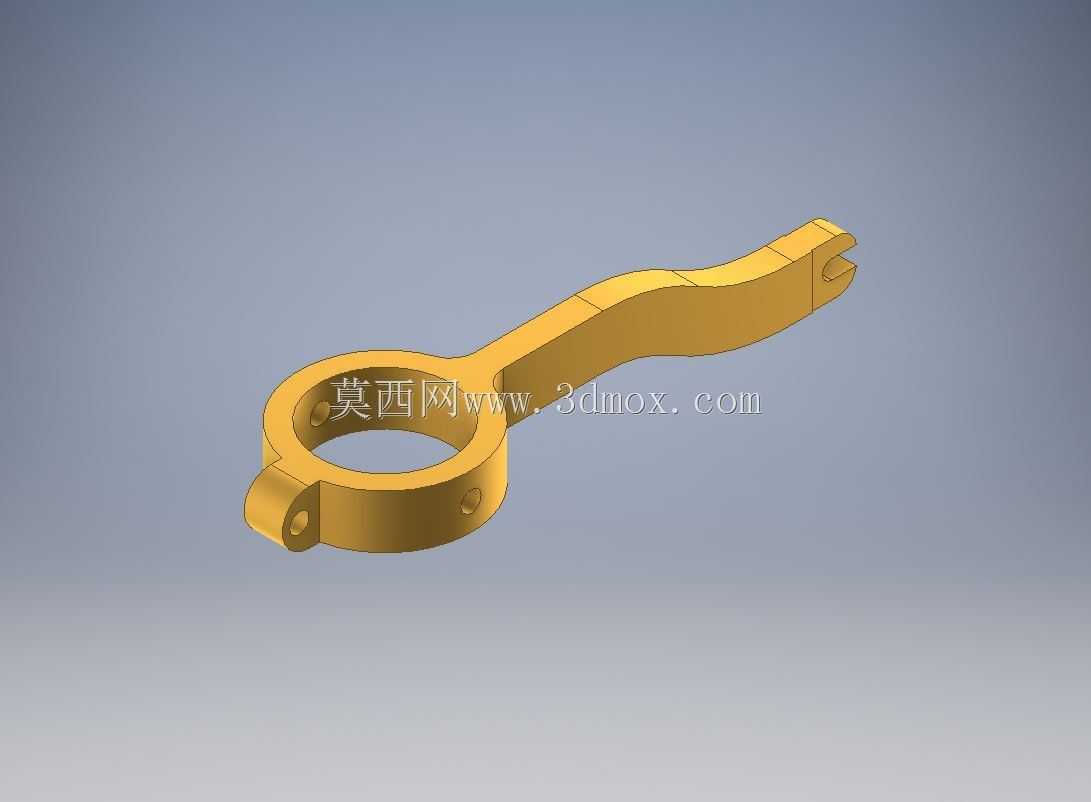

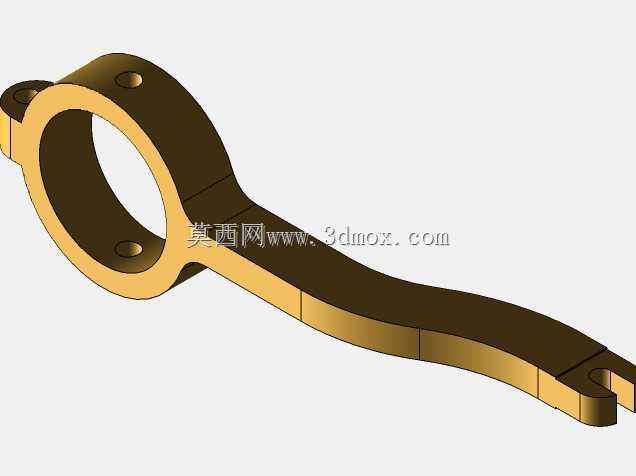

从产品功能特性来看，该脱扣杆采用一体式弯臂结构设计，一端为带安装孔的环形抱合基座，用于铰接固定在离合器的固定支座上，作为整个杠杆动作的旋转支点，基座侧面预留的定位凸台用于安装复位弹性件，确保脱扣动作完成后构件能快速回到初始待触发位置；另一端为带开口槽的叉形驱动端，直接卡接在离合器的滑动啮合套上，动作时可平稳推动啮合套轴向移动完成脱开动作，中间的弯臂段经过力学优化，将触发端的作用力按固定杠杆比放大，确保过载触发时动作干脆无卡滞，不会出现脱开延迟导致的传动件冲击损伤。

在设计思路上，该构件充分考虑磨机内部狭小的安装空间与频繁动作的耐磨需求，整体轮廓完全避让离合器周边的齿轮、轴套等相邻部件，弯臂的弧度经过运动仿真校核，在整个旋转动作行程中不会与周边构件发生运动干涉；环形基座的内孔尺寸与离合器固定销轴的配合公差采用小间隙滑配设计，既保证旋转动作灵活，又避免间隙过大导致的动作行程偏差；叉形端的开口槽宽度与啮合套的驱动凸台尺寸匹配，接触面做了等宽设计，保证受力均匀不会出现偏磨。从安装边界来看，环形基座的内孔直径适配磨机离合器标准固定销轴尺寸，基座的轴向厚度与支座安装槽的宽度完全匹配，弯臂的整体长度与弯曲角度严格适配离合器的动作行程要求，叉形端的开口深度可完全容纳啮合套驱动凸台，安装时仅需穿入固定销轴、卡接复位弹簧即可完成装配，无需额外调整适配，可直接替换同型号磨机上磨损、变形的失效脱扣杆，快速恢复设备的过载保护功能。构件整体采用等强度设计，受力较大的支点与驱动端位置做了局部加厚处理，在保证结构强度满足动作冲击力要求的前提下，尽可能控制构件自身重量，减少动作过程中的惯性冲击，提升触发响应速度与构件使用寿命。
