可偏移角度传动双轴万向节结构

万向节作为机械传动系统中核心的变角度动力传递部件，主要应用在两根轴线不重合、存在空间夹角偏差的传动场景中，能够在轴间存在角位移的状态下稳定持续传递旋转扭矩，广泛适配各类需要调整传动方向、补偿安装偏差的动力传输工况，常见于车辆传动系统、工业机床进给机构、农业机械动力输出端、轻工设备传动链路等场景，解决刚性联轴器无法适配轴间偏角的传动痛点。

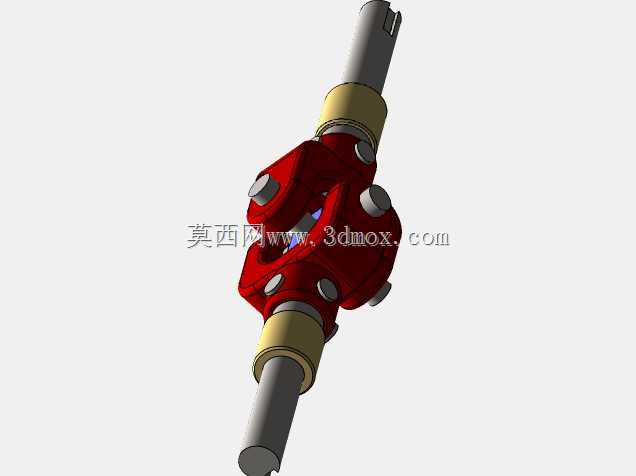

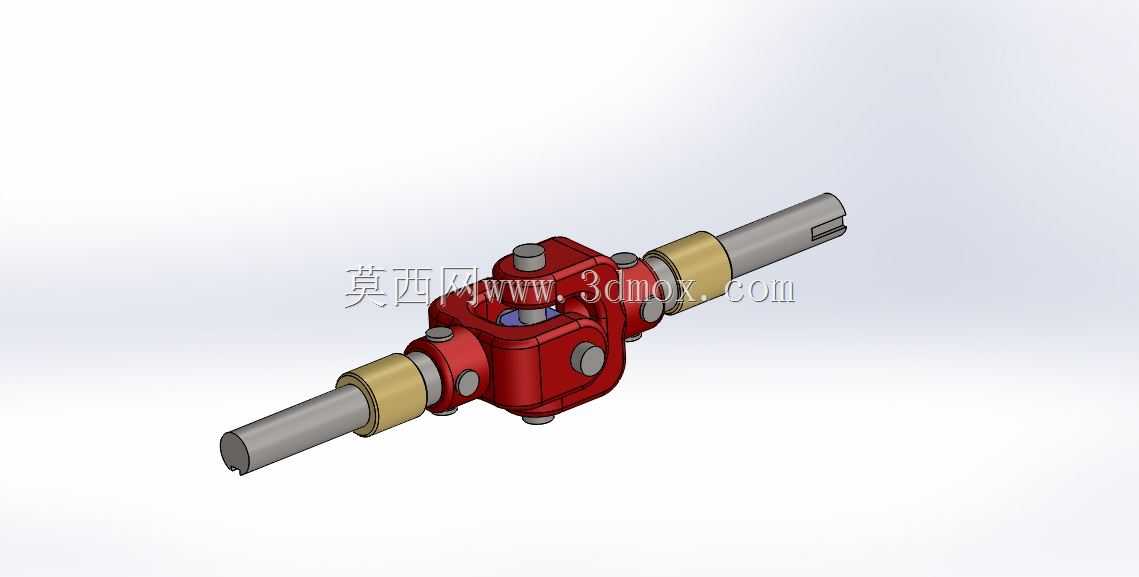

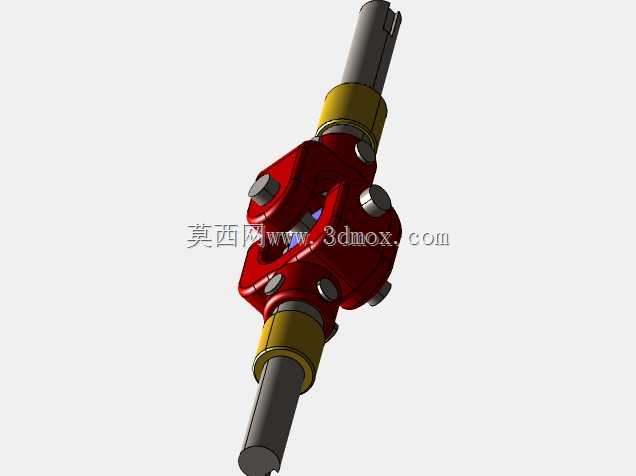

这款万向节采用十字轴式核心传动结构，主体壳体采用高强度铸钢材质打造，十字销轴配合耐磨衬套实现转动副的低摩擦运转，两侧伸出的传动轴分别配套铜质轴套作为滑动支撑，能够有效降低轴杆转动过程中的径向磨损，提升部件长期运转的稳定性。设计过程中重点考量了传动过程中的等速传递特性，通过十字轴的铰接结构，保证输入端与输出端在存在最大35度夹角的工况下，依然能够平稳传递扭矩，避免传动过程中出现转速波动、扭矩冲击的问题，同时在铰接位置预留了润滑脂加注通道，方便日常维护时补充润滑介质，降低转动副的磨损速率，延长部件整体使用寿命。

在安装边界设计上，两侧传动轴采用标准光轴配合键槽的连接形式，轴径尺寸适配常规通用传动轴承的安装规格，整体结构的径向最大轮廓尺寸控制在合理范围内，能够适配多数设备传动舱的内部安装空间，不需要对原有设备的安装基座做大规模改造即可完成替换安装。轴端的键槽设计采用标准平键规格，能够与配套的传动轮、连接法兰实现可靠周向固定，避免大扭矩传递过程中出现轴与连接件打滑的问题。壳体外部的紧固结构采用对称式螺栓锁紧设计，既能够保证内部十字轴组件的装配定位精度，也方便后期拆解维护时快速更换磨损的衬套与销轴部件，降低设备运维的成本与时间消耗。

在功能特性上，这款万向节不仅能够补偿两轴之间的角度偏差，还能够适配一定范围内的轴向窜动与径向偏移，抵消设备运转过程中因为机架振动、部件热形变带来的轴系位置偏差，避免传动系统因为附加载荷出现轴承损坏、轴杆断裂的故障。铜质支撑轴套的设计兼顾了耐磨性能与自润滑特性，在中低速、中等扭矩的传动工况下，能够长期保持稳定的支撑精度，不会因为长期磨损出现轴杆晃动、传动精度下降的问题。整体结构没有冗余的复杂部件，传动链路短，动力传递效率高，能够适配正反转频繁切换的传动工况，不会因为传动间隙过大出现换向冲击的问题。
