倾斜式三单元光伏支架组件结构设计

该结构为户外分布式光伏发电场景下的三单元太阳能电池板支撑安装结构，主要应用于民用屋顶、小型工商业厂区屋面、离网型户外供电站点等场景，核心作用是为晶硅太阳能电池组件提供稳定的倾斜支撑，保障光伏板能够以适配当地纬度的最佳倾角接收太阳辐照，提升光电转换效率，同时抵御户外长期的风载、雪载与自重荷载，保障组件长期运行的结构稳定性。

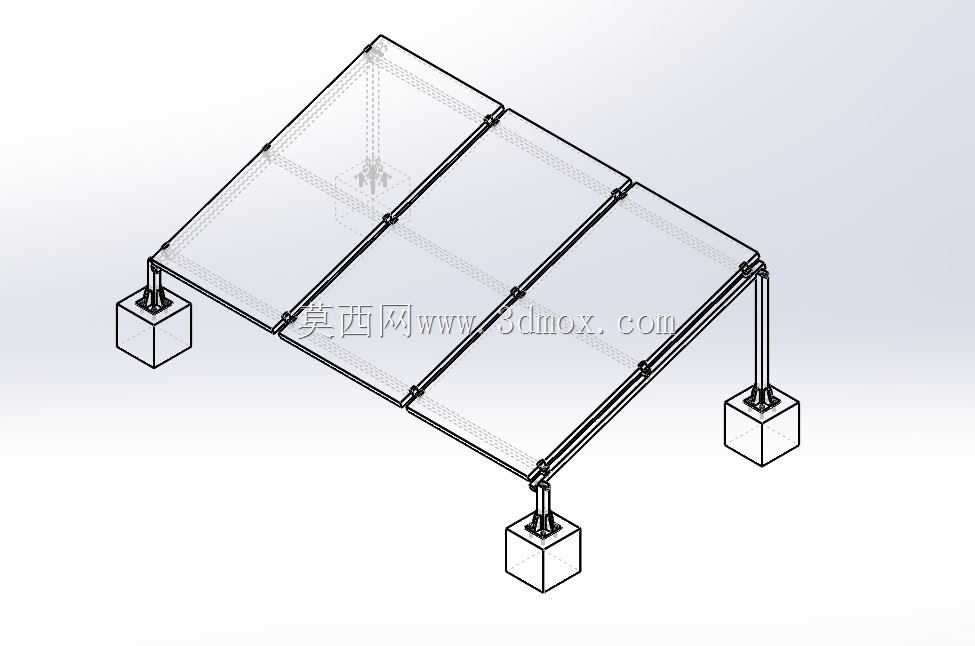

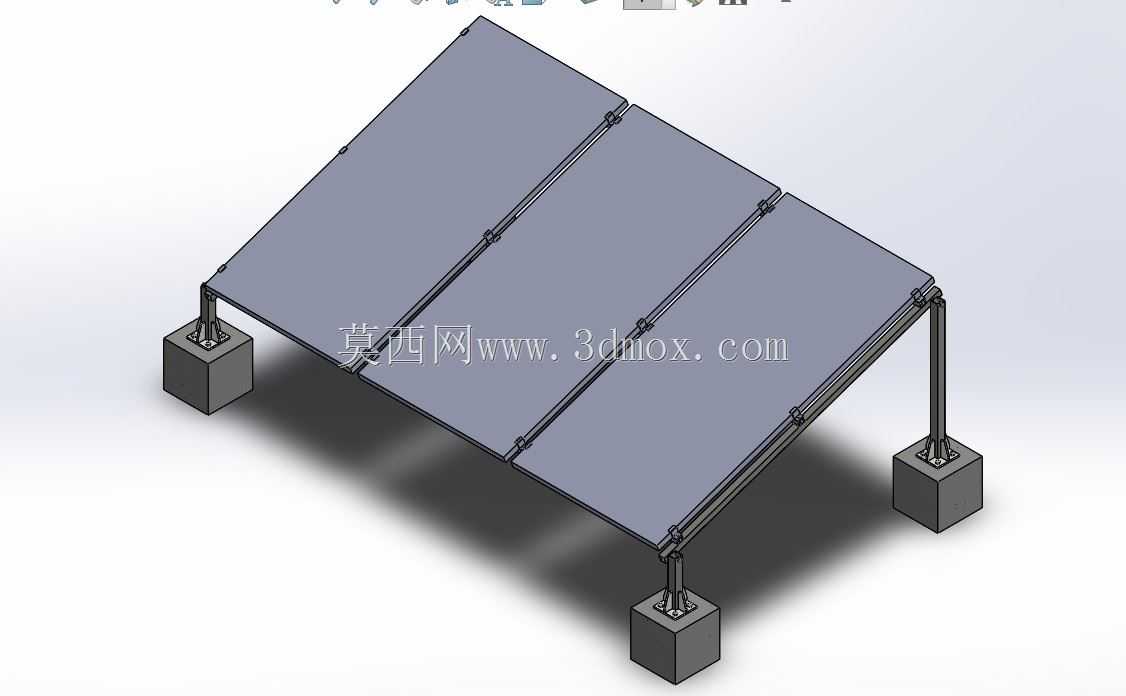

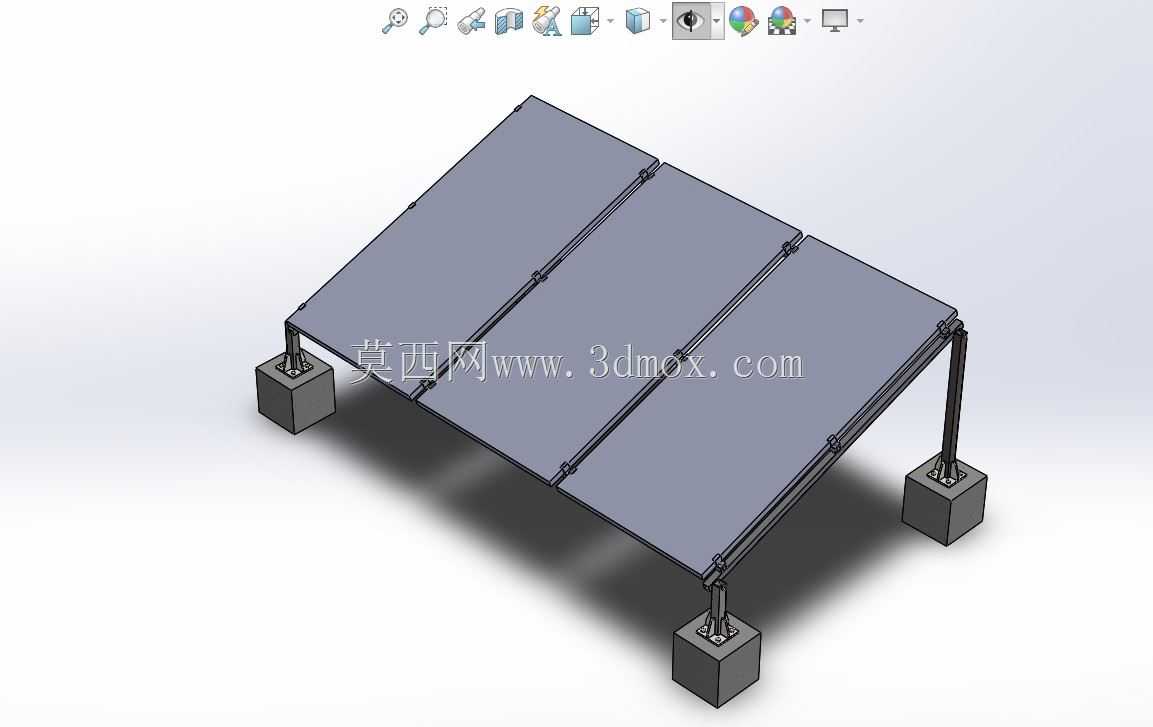

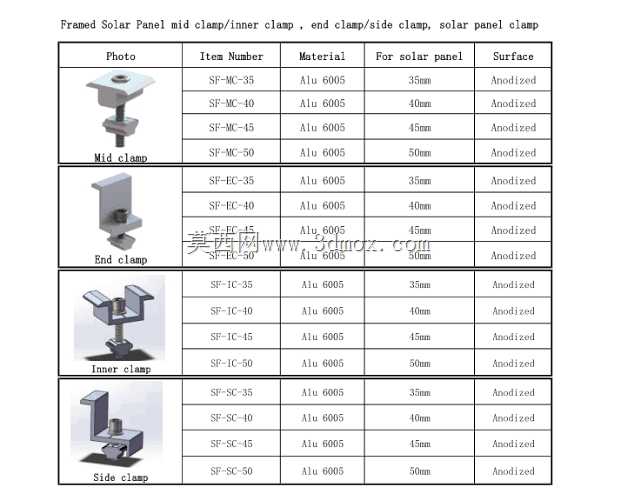

从功能特性来看，该结构采用三列光伏板并排拼接的排布方式，单块组件通过侧边压块与横向支撑梁固定，相邻组件之间预留均匀的安装间隙，既可以避免热胀冷缩导致的组件挤压变形，也能为雨水径流、表面积灰滑落留出通道，减少积灰遮挡对发电效率的影响。支撑结构采用四根独立的配重式基础支座，无需在安装面做打孔锚固，尤其适配彩钢瓦屋面、防水混凝土屋面等不允许破坏防水层的安装场景，支座上方连接可调节倾角的竖向支撑立柱，立柱与横向主梁之间采用铰接紧固结构，可根据项目所在地的纬度在20度到45度区间内灵活调整板面倾斜角度，适配不同区域的最佳辐照角度需求。

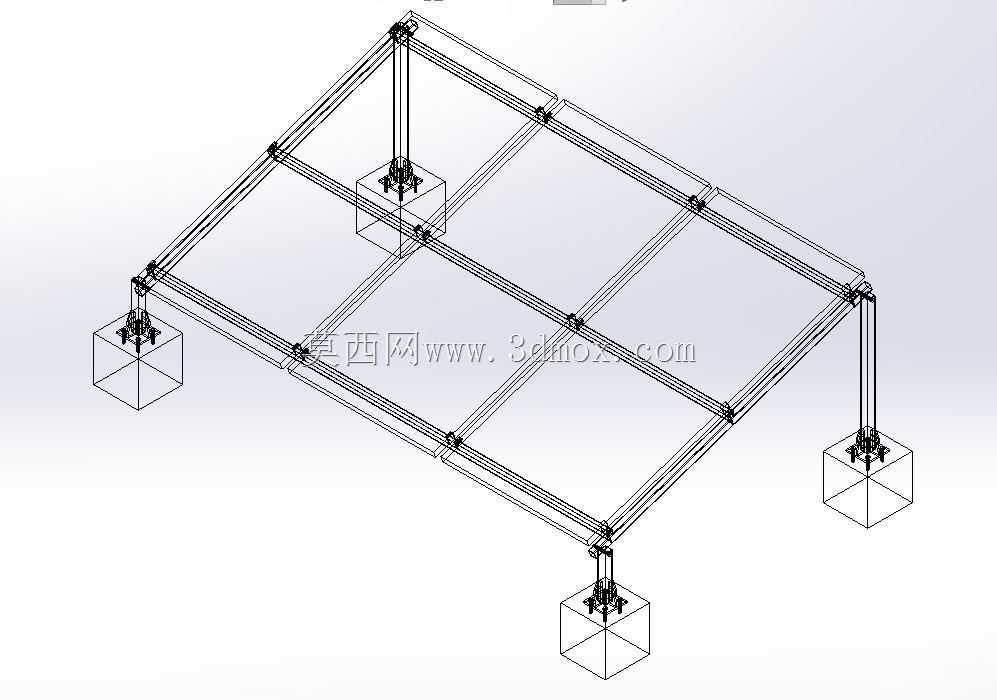

设计思路上，整体结构采用模块化拼接逻辑，所有支撑构件均采用标准化型材设计，横向主梁、斜向撑杆、竖向立柱之间均采用螺栓紧固件连接，无需现场焊接作业，能够大幅降低现场安装的施工难度与人工成本，同时方便后期的组件拆卸维护与支架角度二次调整。结构的受力设计经过荷载校核，配重支座的重量与支撑腿的跨距经过匹配计算，能够在12级大风、20厘米积雪荷载的工况下保持结构稳定，不会出现倾覆、滑移问题。

从安装边界来看，该三单元组件整体横向展开宽度适配三块标准60型晶硅光伏板的拼接尺寸，纵向倾斜投影深度适配单块组件的长度尺寸，支撑立柱的最低安装高度可保证组件下沿距离安装面留有足够的通风间隙，既可以降低组件工作温度提升发电效率，也能避免屋面杂物、积水浸泡组件下沿，整体结构的安装占地边界清晰，可根据项目装机容量灵活多组并排排布，适配不同规模的小型光伏电站安装需求。
