小型气动电容储能式电阻点焊设备结构

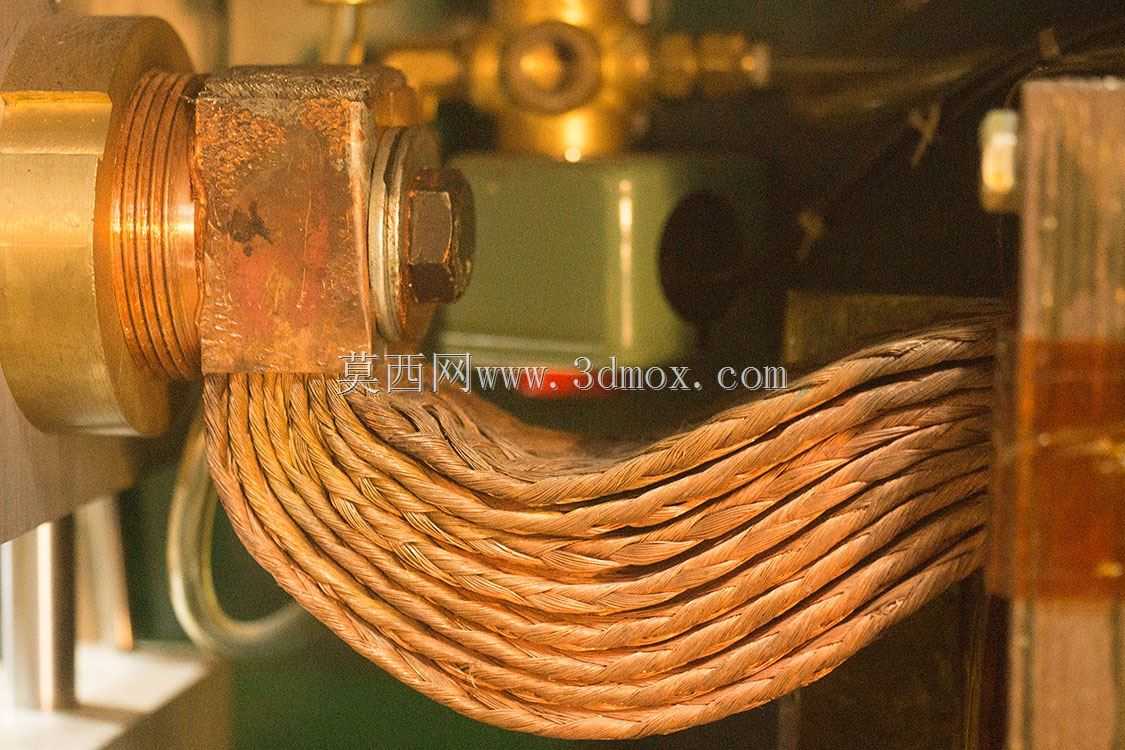

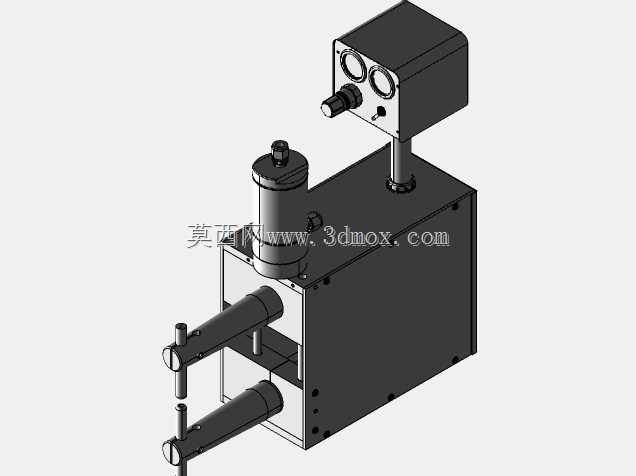

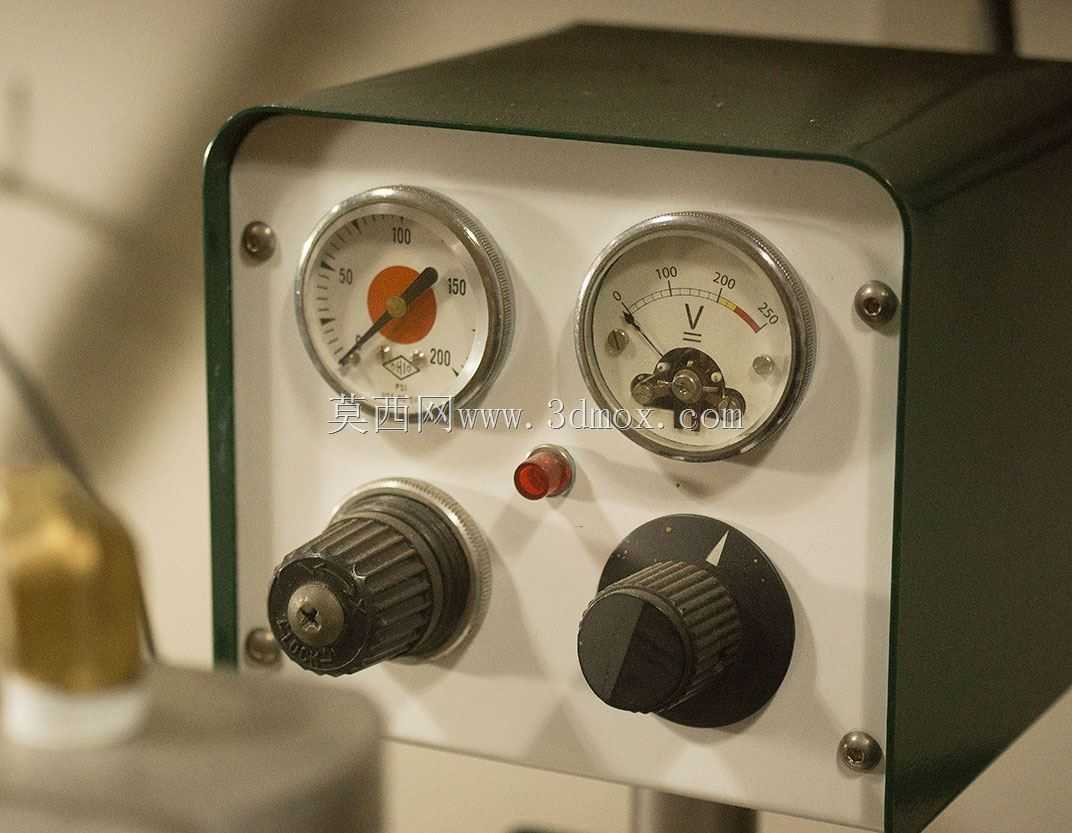

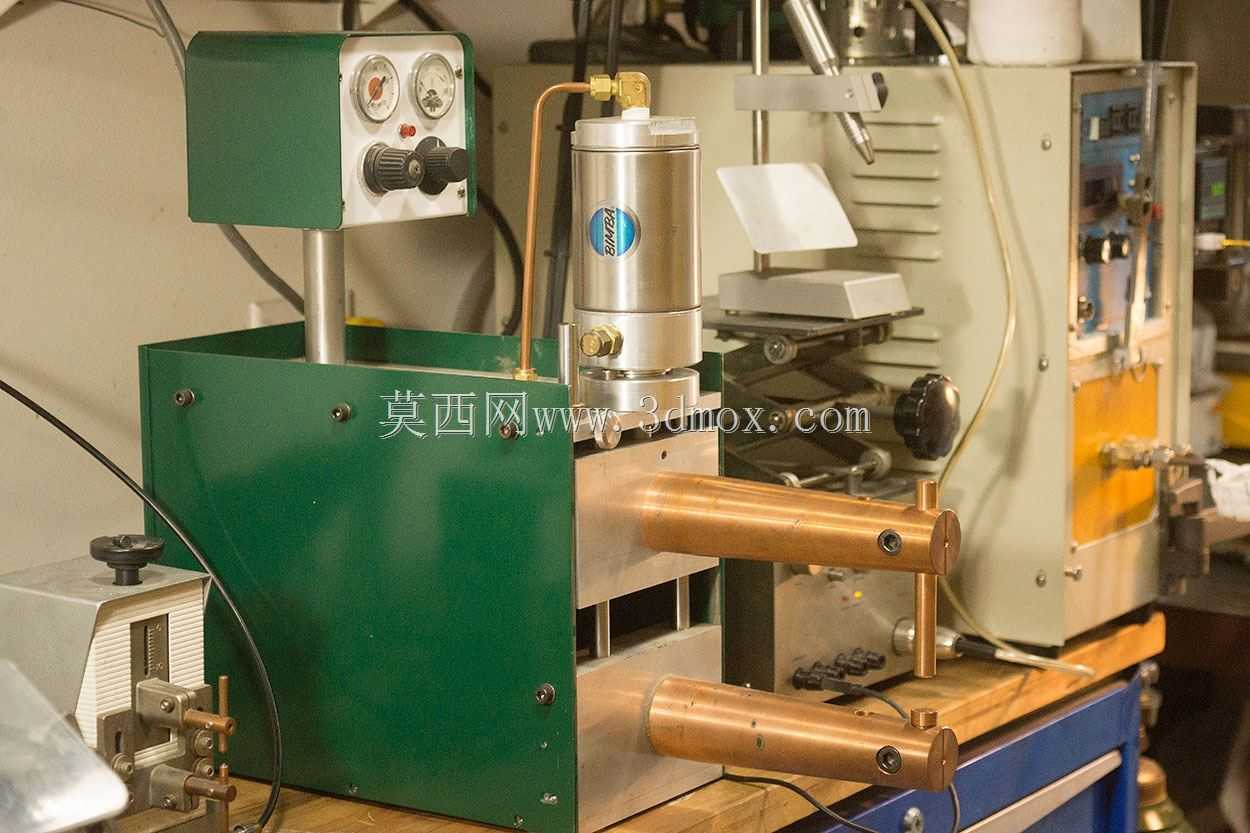

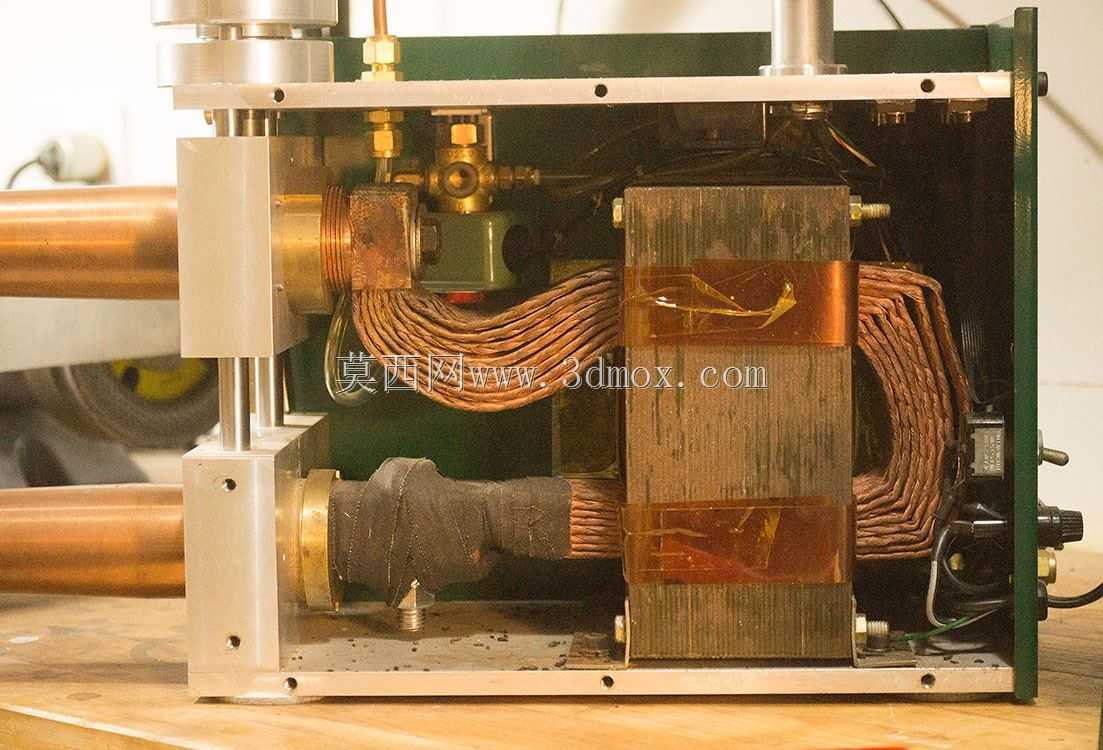

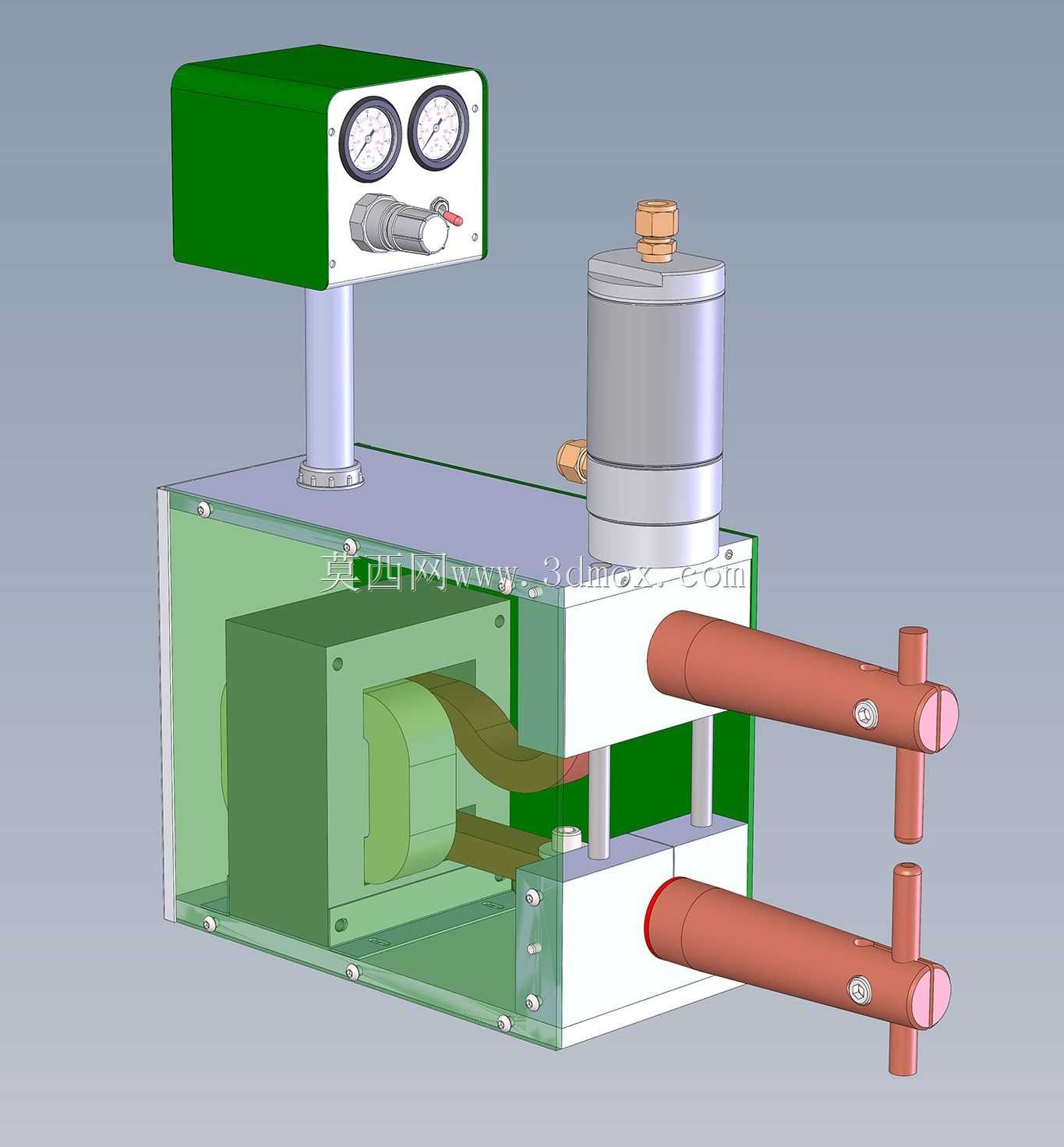

这款点焊设备主要面向小型五金加工、电子元器件组装、薄钣金件加工、线束端子压接等生产场景，可完成0.1mm至2mm厚度的低碳钢、不锈钢、铜片、镀锌板等导电金属材料的点焊连接作业，尤其适合小尺寸零件的精密焊接需求，在小家电生产、五金配件加工、低压电器组装、电池极耳连接等工位都能适配使用，相比传统交流点焊机，它的焊接热影响区更小，工件表面不会出现明显烧痕，焊接后工件变形量极低，不需要额外的打磨整形工序。设备采用分体式功能布局设计，左侧控制箱体集成了主电路、电容储能模组与控制逻辑单元，上方安装的气动控制单元负责输出稳定的电极压力，前部伸出的两根平行铜电极臂采用高纯度紫铜加工而成，导电率高且刚性充足，电极头可根据不同焊接工件的形状快速更换，适配平焊、点焊、凸焊等不同的焊接工艺需求。设计过程中重点考量了小空间安装的适配性，设备整体占地面积不足0.3平方米，可直接放置在常规工作台面上使用，不需要额外做地基固定，电极臂的伸出长度预留了150mm的操作空间，可满足大部分小型工件的焊接操作范围，电极的上下行程可调范围在0至50mm之间，可适配不同厚度的工件叠放需求。电路设计上采用电容储能放电原理，先将电能储存在直流电解电容组中，焊接瞬间释放大电流通过工件接触点产生电阻热熔化金属完成焊接，焊接电流、通电时长、加压时序都可通过前置面板的调节旋钮精准控制，配合两级脚踏开关的逻辑设计，先触发气缸下行压紧工件，待压力稳定后再触发放电焊接，避免了虚焊、飞溅等焊接缺陷，设备的气路配置了稳压阀与压力表，可实时显示并调节电极压力，保证不同材质焊接时的压力匹配。整体结构采用模块化设计，控制箱、气动单元、电极臂都可单独拆卸维护，日常更换电极、清理维护的操作门槛低，不需要专业人员即可完成常规保养，设备的外接接口统一布置在箱体后侧，电源、气源接口都做了标识区分，现场安装接线接气即可投入使用，不需要复杂的调试流程。
