CO2激光切割头升降调节支撑结构

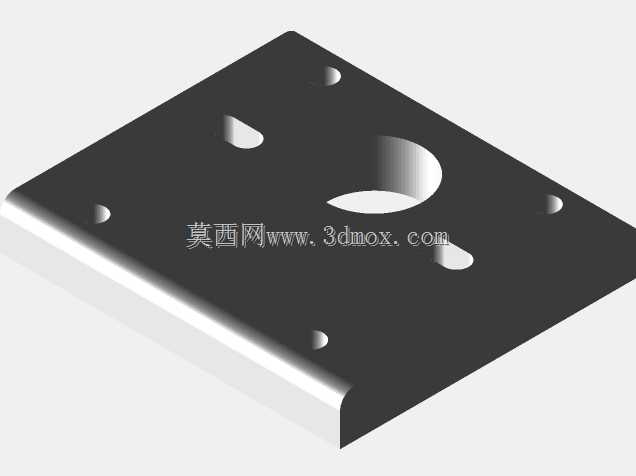

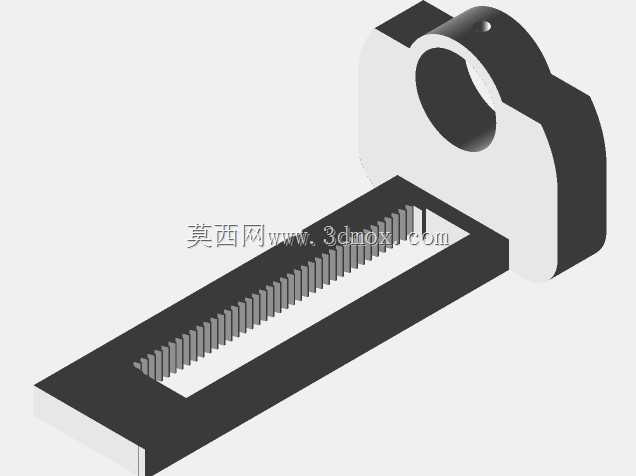

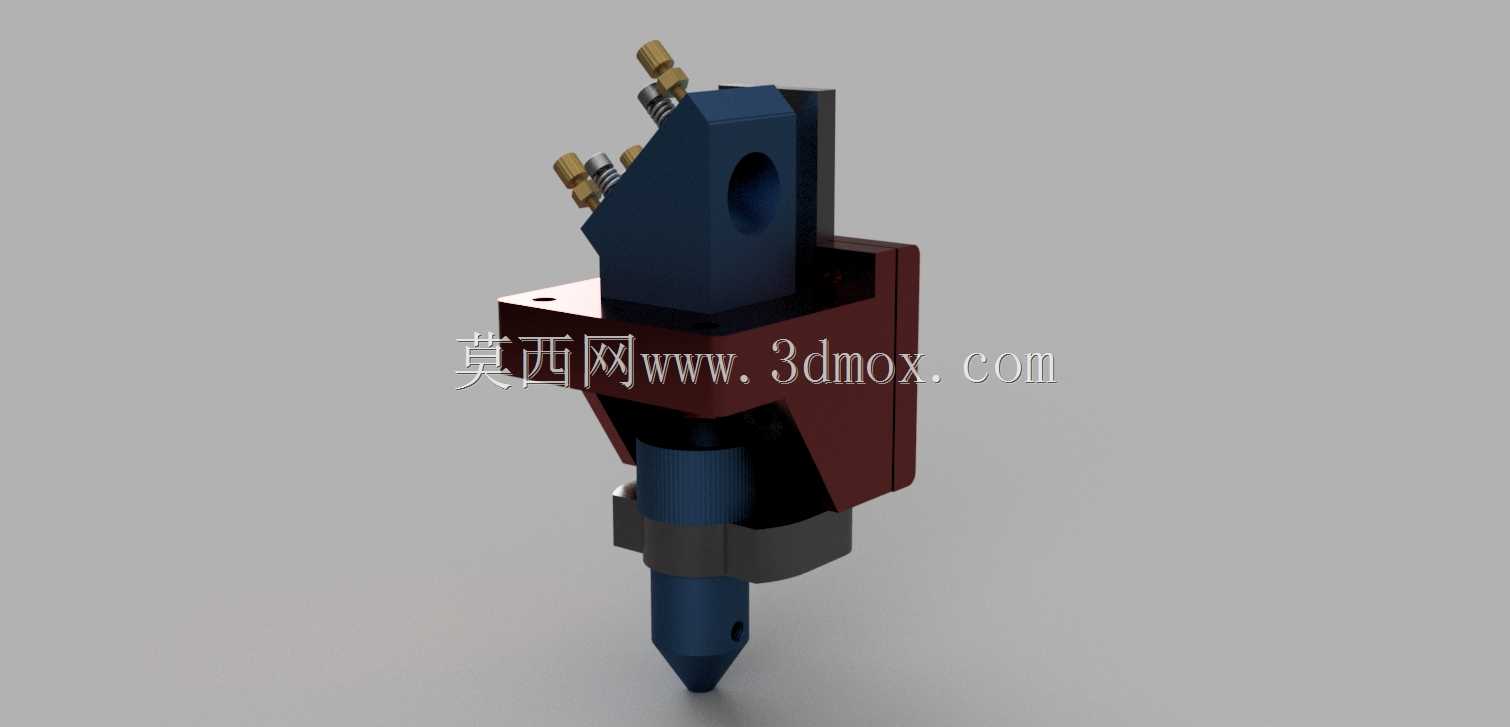

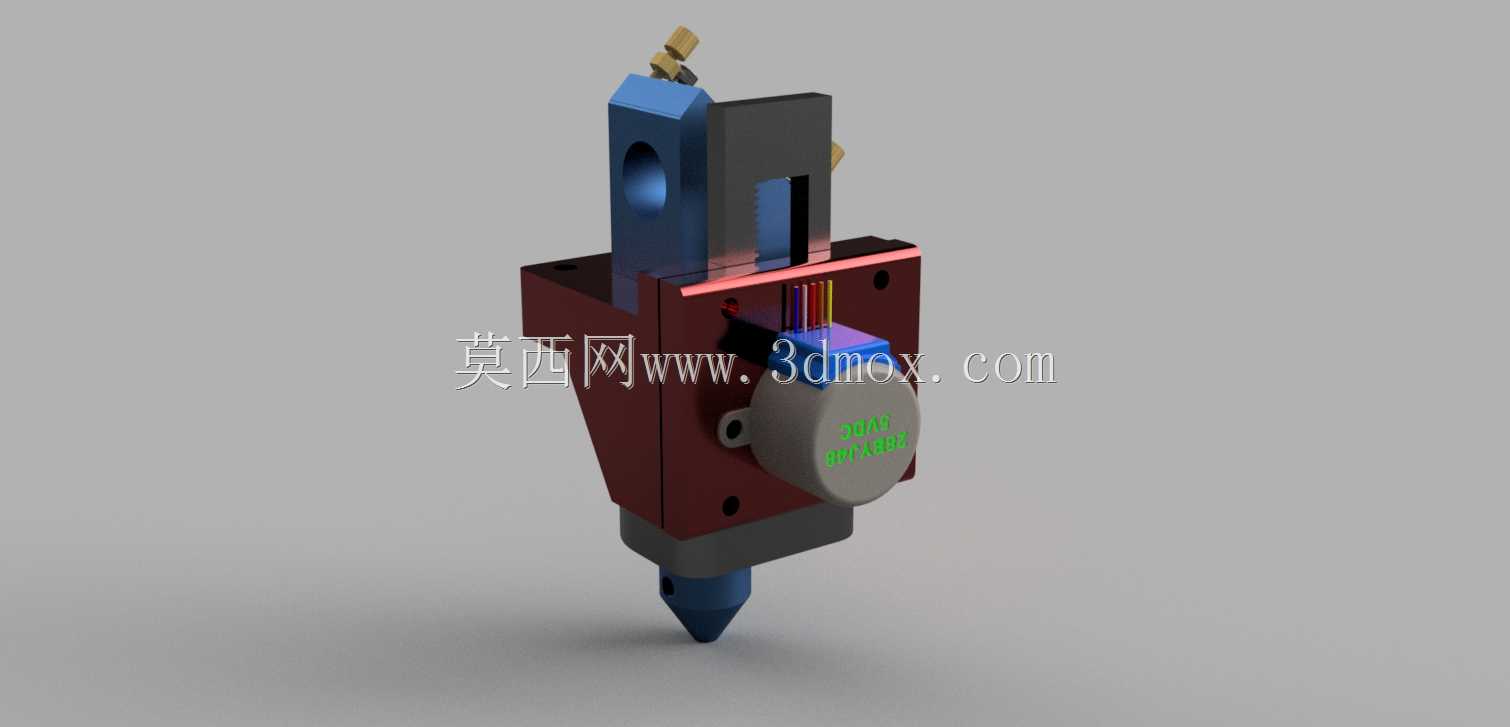

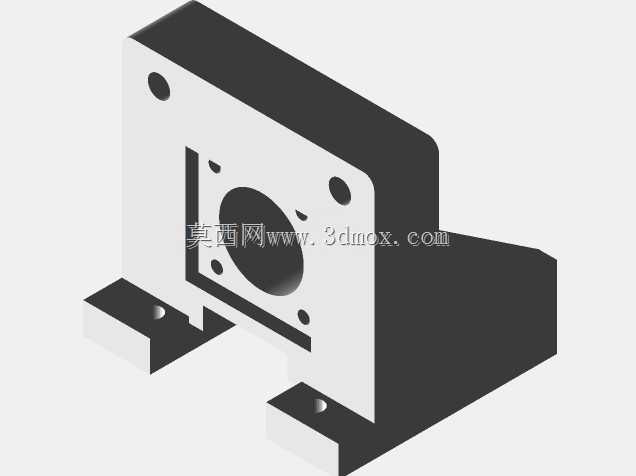

该结构为CO2激光加工设备配套的激光头升降调节支撑组件，主要应用于中小功率CO2激光切割、激光雕刻作业场景，适配桌面型激光加工设备的改造与升级需求，可在非金属板材切割、亚克力雕刻、皮革裁切、竹木工艺品加工等生产环节中使用，为激光聚焦头提供稳定的安装承载与高度调节功能。在实际加工场景中，不同厚度的加工材料需要匹配不同的激光焦点高度，常规固定式激光头安装结构无法灵活调整焦点位置，容易出现切不透材料、切割边缘焦黑、雕刻深度不均等问题，该支撑结构通过自带的升降导向结构，可带动激光头沿垂直方向平稳移动，精准调整激光焦点与加工工件表面的相对距离，保障激光能量精准聚焦在加工点位，提升加工成品的边缘质量与尺寸精度。从功能特性来看，该结构集成了安装基座、升降导向块、激光头固定位、气路接口预留位多个功能区域，上部的斜向安装块可直接固定在激光设备的运动横梁上，侧面的锁紧结构可在高度调整到位后完成位置锁定，避免加工过程中激光头出现位移偏移；下部的夹持位可适配常规直径的CO2激光聚焦镜筒，顶部预留的接口可对接辅助气路，在切割作业时输送压缩空气吹走切割产生的烟尘与熔渣，保护聚焦镜片不受污染，同时降低加工区域的温度，减少材料灼烧变形的概率。设计过程中优先考虑了结构的刚性与调节顺滑度，主体承力部位采用块状结构设计，避免长悬臂带来的结构形变，导向接触面做了贴合度优化，调节过程中无卡顿、无径向晃动，保障激光头始终保持垂直向下的加工姿态；整体结构外形紧凑，横向占用空间较小，不会过多占用设备横梁的安装位置，安装边界可适配多数桌面级CO2激光设备的横梁安装尺寸，无需对原有设备主体做大规模改动即可完成加装，安装时仅需将上部基座与设备运动横梁锁紧，接入激光头与辅助气路即可投入使用，可有效降低小型激光加工设备的改造成本，提升设备的加工适配范围。
