工程机械挖掘机作业用铲斗结构设计

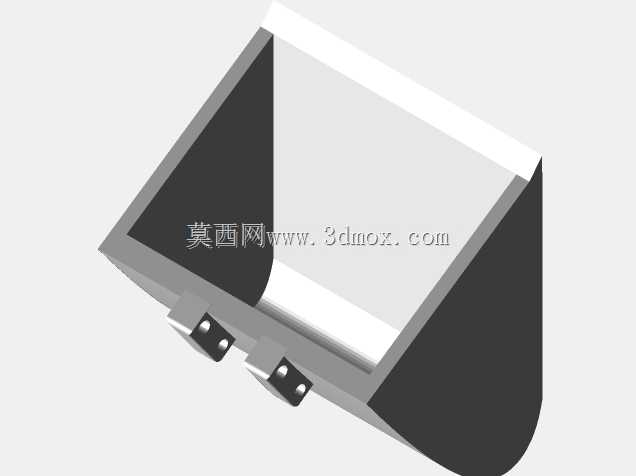

该铲斗是挖掘机前端直接接触作业介质的核心执行部件，广泛应用于土方开挖、矿山剥离、基建场地平整、河道清淤、物料装卸等各类工程作业场景，是挖掘机完成土石方作业不可或缺的终端工作装置，其结构设计合理性直接决定整机作业效率、作业耐久度与复杂工况适应能力。从实际用途来看，该铲斗主要承担挖掘、装载、推整、短距离转运散状或块状作业介质的功能，可适配黏土、砂土、碎石、松散岩土等多种常见作业物料，通过与斗杆、动臂、摇杆连杆机构的配合，完成切削、收斗、举升、卸料的完整作业循环，满足不同施工场景下的作业需求。在功能特性设计上，该铲斗采用弧形斗底与直边斗壁结合的结构形式，弧形斗底能够有效降低物料进入斗腔的阻力，减少挖掘过程中的卡滞问题，同时提升卸料时的流畅度，避免物料粘附残留；斗口前缘预留了斗齿安装位，可根据作业工况更换不同类型的斗齿，强化对硬质土层、风化岩的切削破碎能力，降低斗体本体的磨损速率；斗体后侧设置了带铰接孔的安装耳板，耳板位置经过受力校核，能够均匀传递挖掘过程中的冲击载荷，避免局部应力集中导致的结构开裂，同时保证与斗杆、连杆的安装同轴度，减少铰接部位的偏磨损耗。设计思路上，该铲斗优先平衡了作业容量与结构强度的关系，斗腔容积经过匹配计算，适配对应吨位挖掘机的举升载荷能力，避免因斗容过大导致整机过载失稳，也不会因斗容过小造成作业效率浪费；斗壁采用变厚度设计，在物料冲刷、接触频繁的斗底、斗口部位适当加厚提升耐磨性能，在非主要受力的侧壁上部合理控制壁厚，降低铲斗自身重量，减少挖掘机工作装置的无效载荷消耗，提升有效作业载荷占比。从外形尺寸与安装边界来看，该铲斗整体轮廓贴合挖掘机收斗时的运动轨迹，不会在动臂举升、斗杆收放过程中与动臂、斗杆结构发生运动干涉；后侧铰接耳板的孔距、孔径尺寸严格匹配对应型号挖掘机的连杆安装尺寸，无需额外改制即可直接完成装配，安装后斗齿尖端的挖掘轨迹覆盖常规作业的挖掘深度与挖掘半径范围，斗体宽度适配对应吨位挖掘机的作业宽度要求，保证单次挖掘的作业幅宽匹配整机作业效率，同时不会因宽度过大导致偏载受力损伤工作装置。
