挖掘机铲斗线性驱动执行机构设计

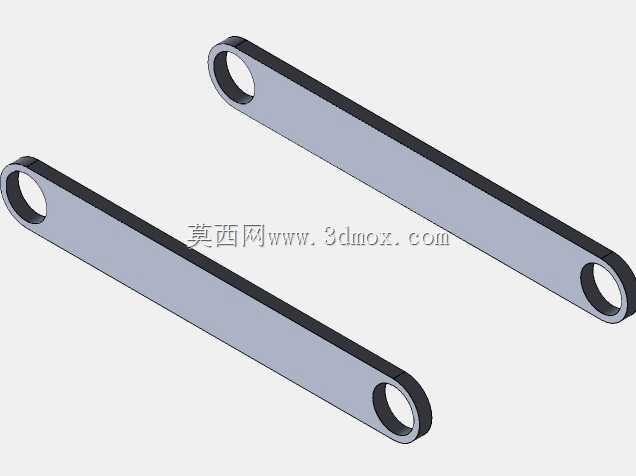

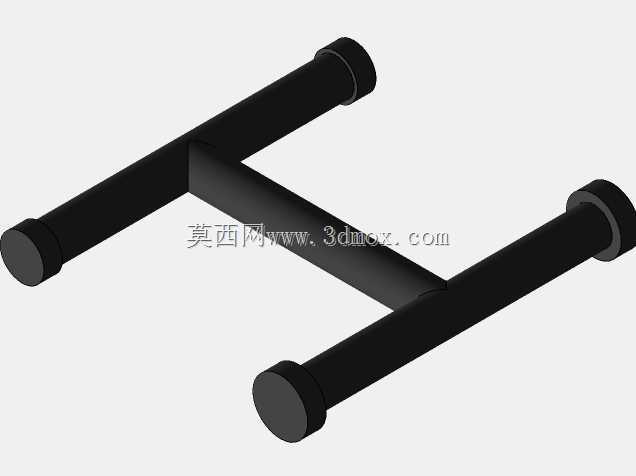

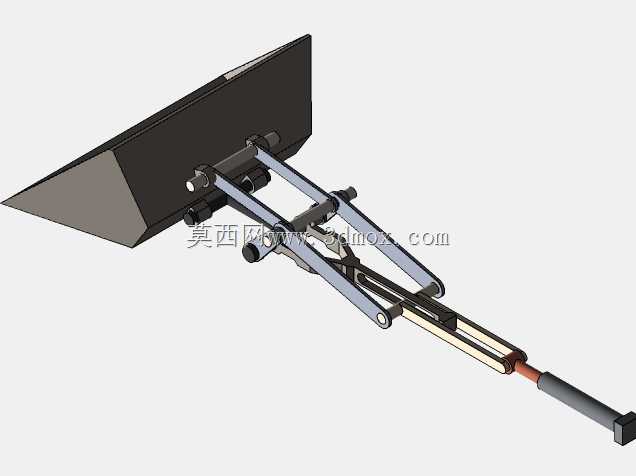

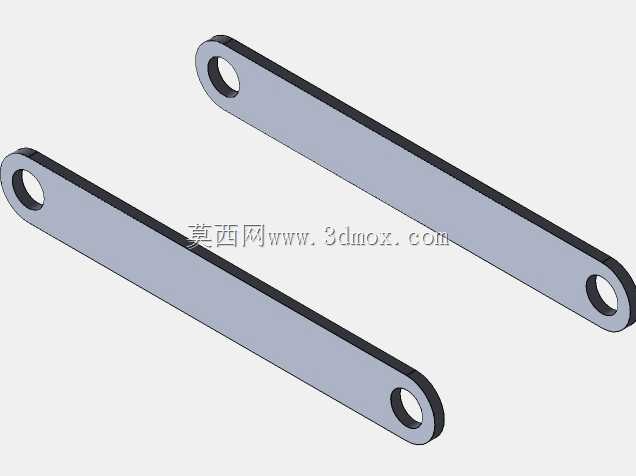

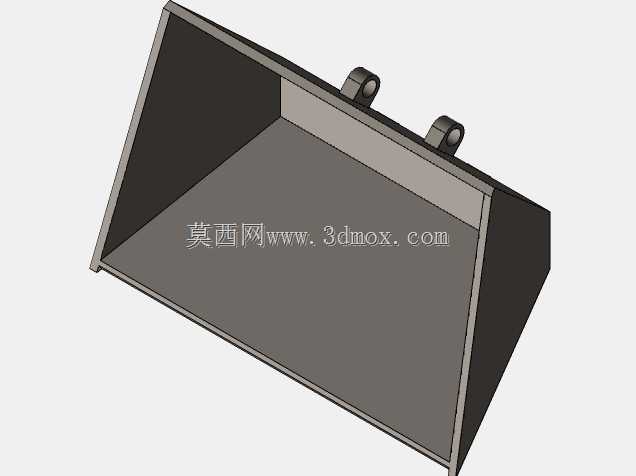

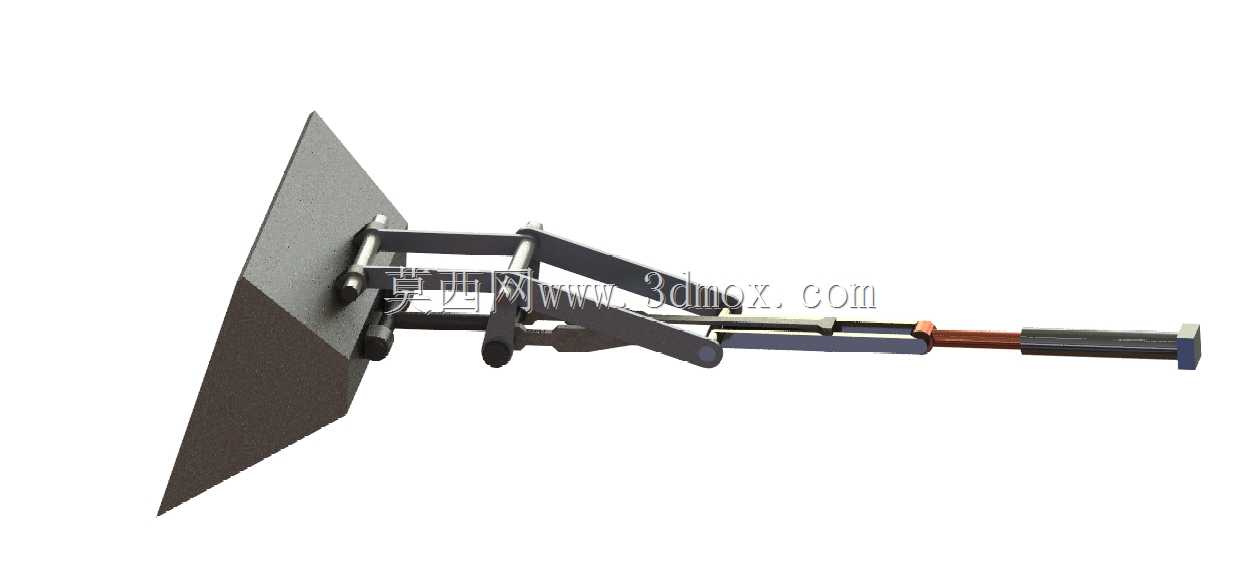

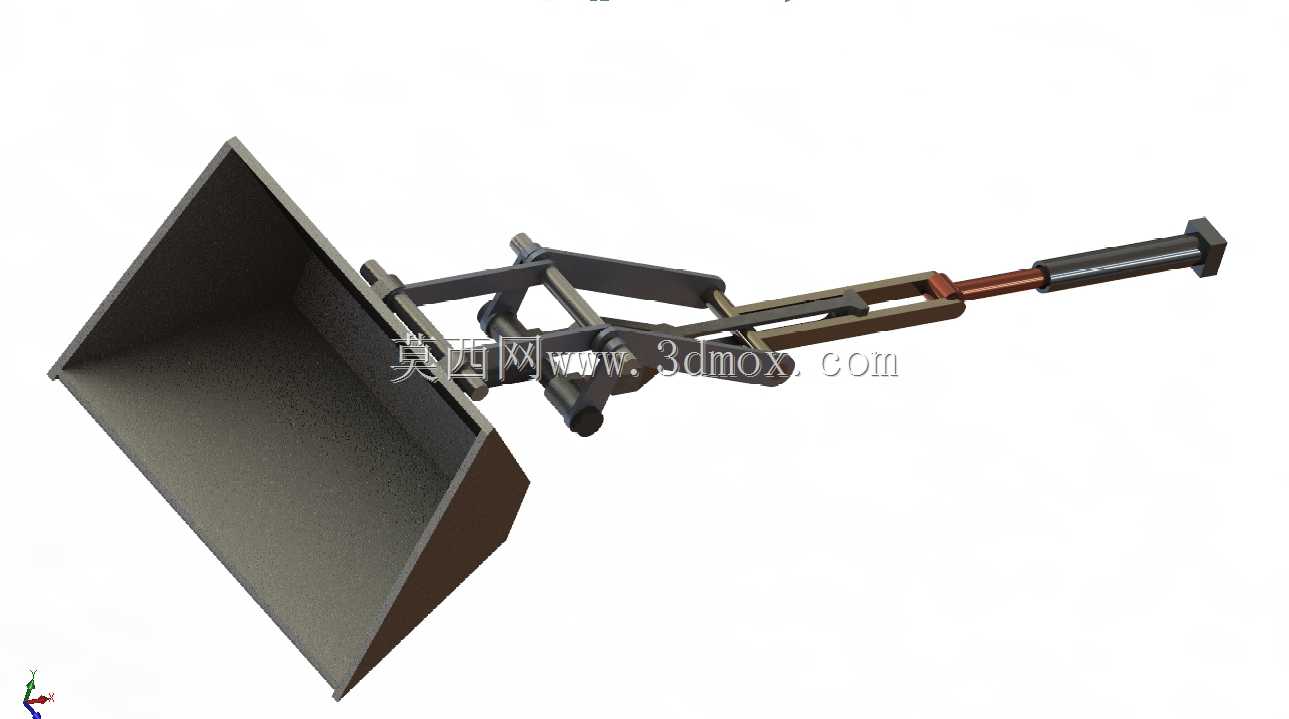

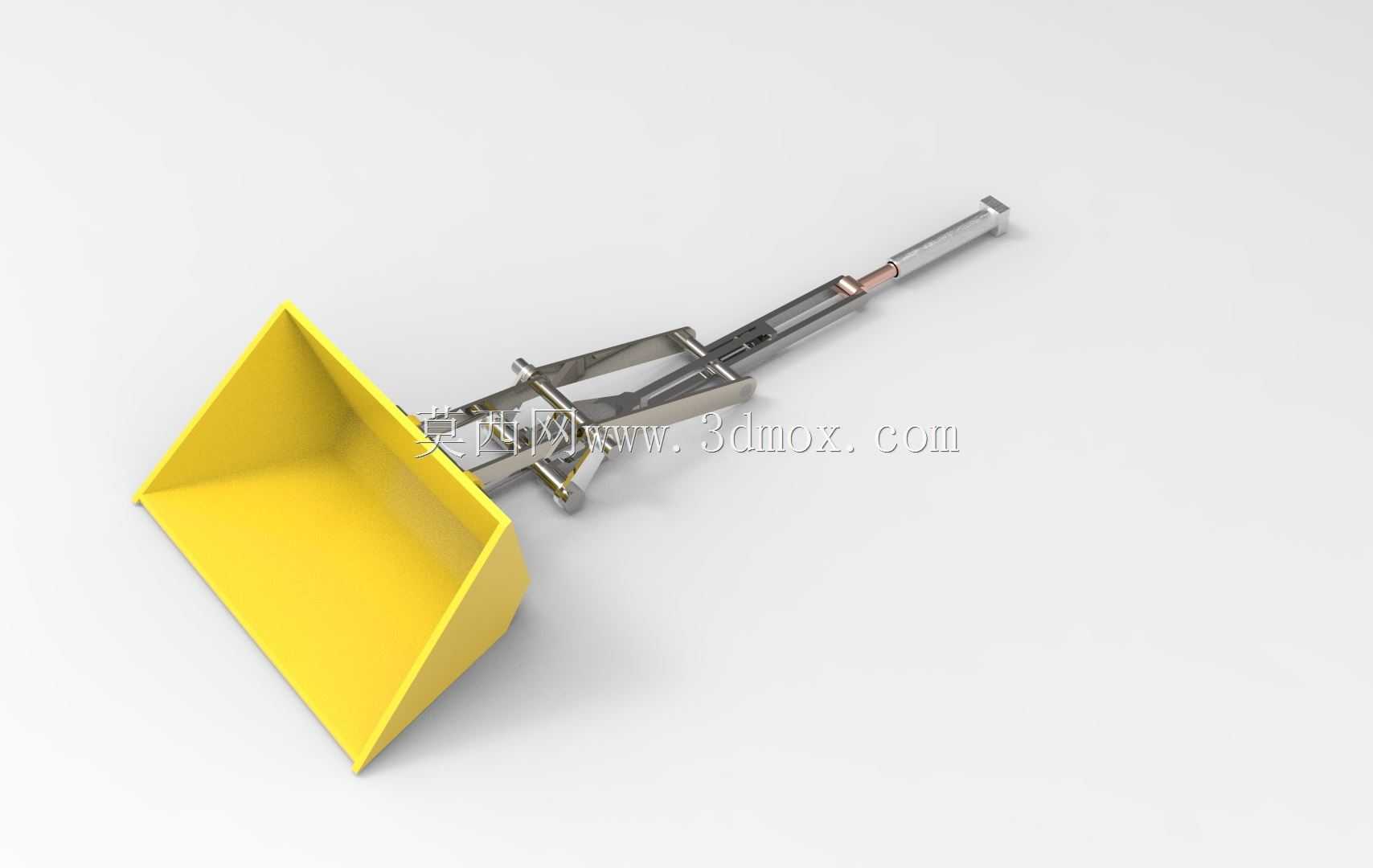

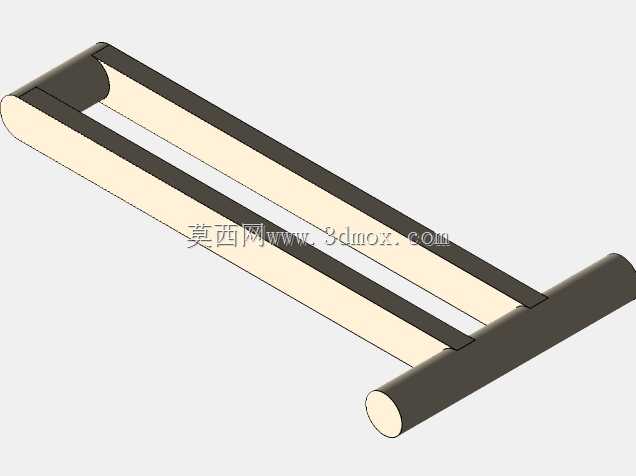

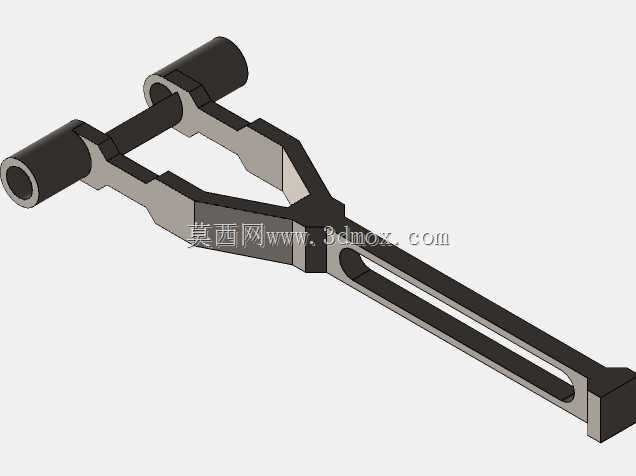

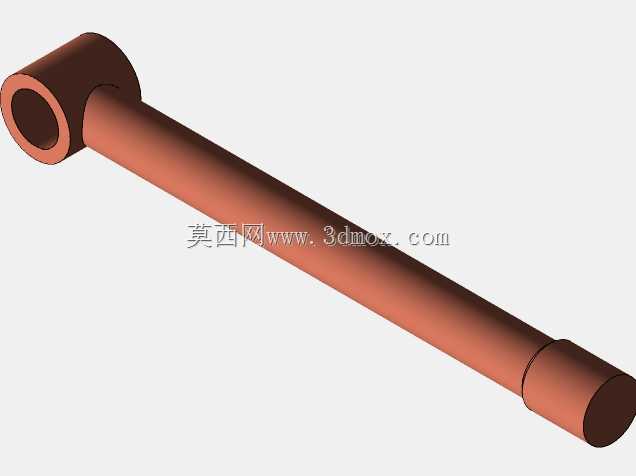

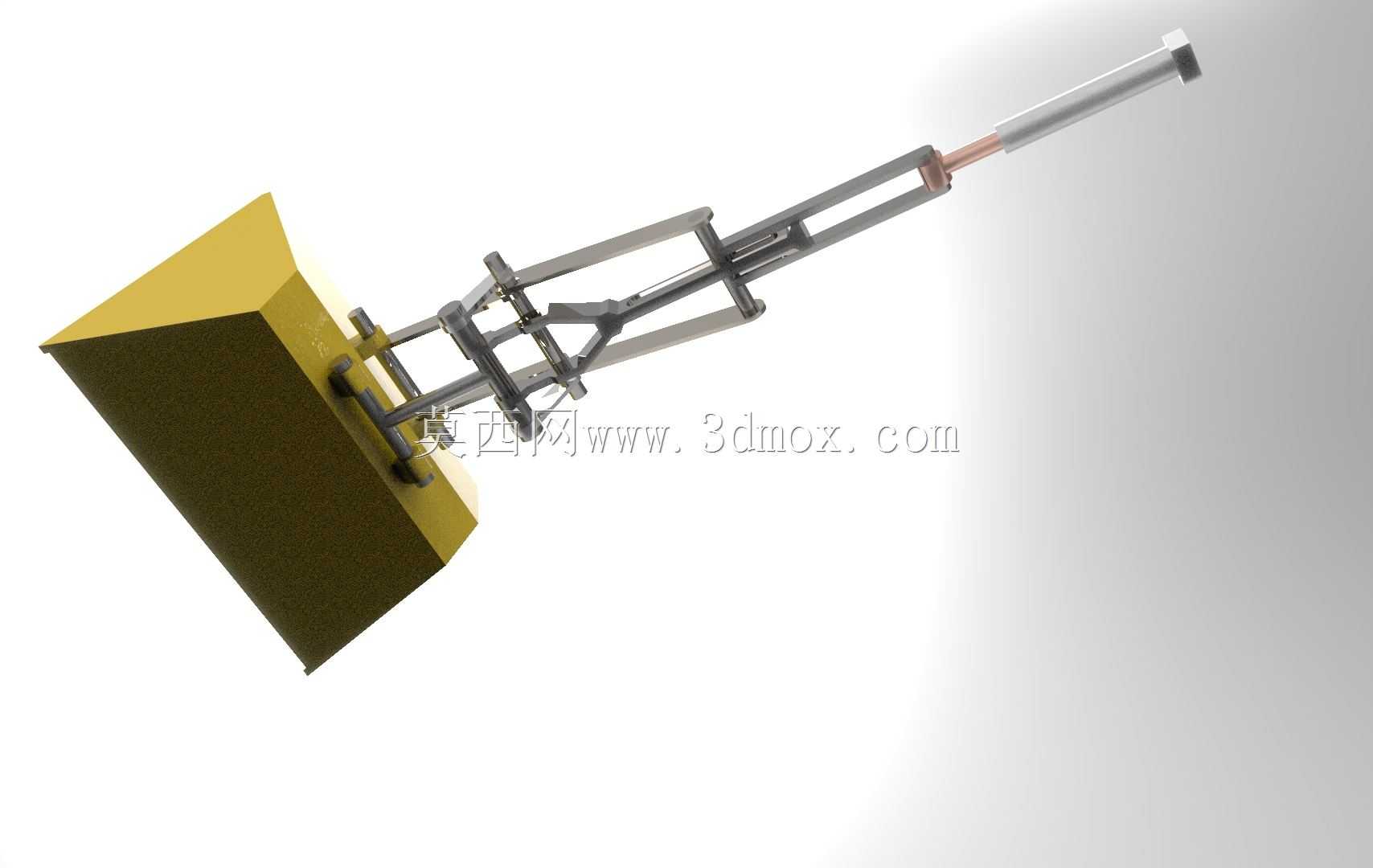

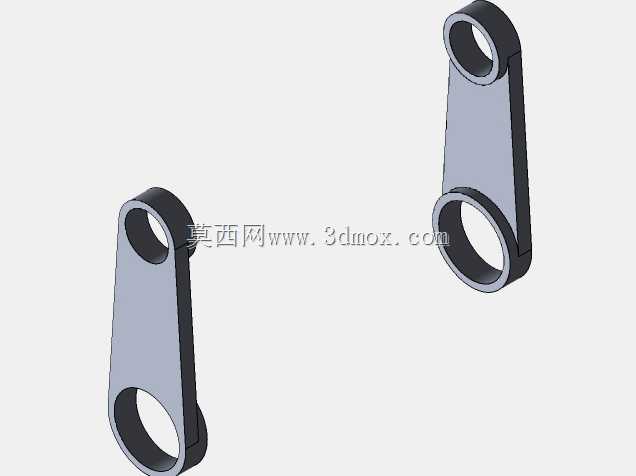

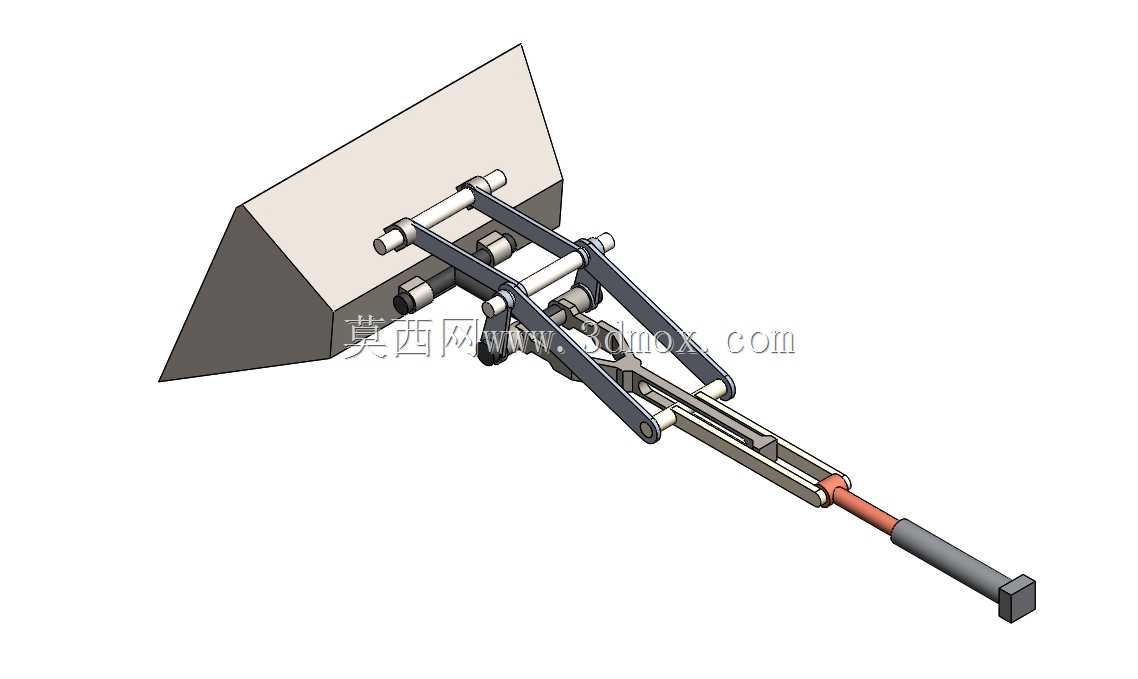

该机构为小型挖掘设备前端铲斗的驱动执行总成，主要适配1-3吨级微型挖掘设备，可应用于农田水利修整、庭院土方开挖、市政管线沟槽作业、小型建筑垃圾清理等狭窄空间作业场景，也可作为教学实训平台的机械原理演示载体，直观展示平面连杆机构的运动传递逻辑与液压驱动的线性力输出特性。整套机构以铲斗为作业执行终端，通过对称布置的双组连杆臂架完成动力传递，末端配置单杆式液压执行元件，可将液压系统输出的直线推力转化为铲斗的绕轴翻转动作，实现铲斗的收斗、卸料姿态调整，作业过程中连杆铰接点均配置自润滑衬套，可降低往复运动过程中的磨损量，提升机构连续作业的可靠性。设计阶段采用运动学仿真前置验证思路，先确定铲斗的最大翻转角度范围为45度，满足常规土方作业的卸料角度要求，再反向推导各连杆的长度参数与铰接点位置，确保驱动杆全行程运动过程中无机构死点、无杆件干涉问题，同时对各铰接点的受力载荷进行校核，保证机构在额定挖掘阻力下的结构强度冗余量不低于1.5倍，适配常规作业工况下的冲击载荷。外形尺寸方面，整套机构总伸展长度为620mm，铲斗作业端宽度为280mm，安装端采用标准法兰接口，可直接匹配微型挖掘机的小臂前端安装位，无需额外改制连接结构，液压接口采用通用型快插接头，可快速接入设备原有液压系统油路，安装边界预留足够的运动避让空间，避免铲斗翻转过程中与小臂结构发生碰撞。不同结构部件采用差异化材质匹配功能需求，铲斗主体采用高强度耐磨钢板焊接成型，可耐受砂石物料的长期摩擦损耗，连杆臂采用调质合金钢材加工，保证结构刚性的同时控制整体重量，液压杆表面做镀铬防锈处理，适应户外潮湿多尘的作业环境，铰接销轴采用淬火处理提升表面硬度，延长部件使用寿命。整套机构的运动逻辑简洁可靠，维护点少且便于日常检修，可有效降低小型挖掘设备前端工作装置的运维成本。
