工业防水IEC16A暗装电源插座结构

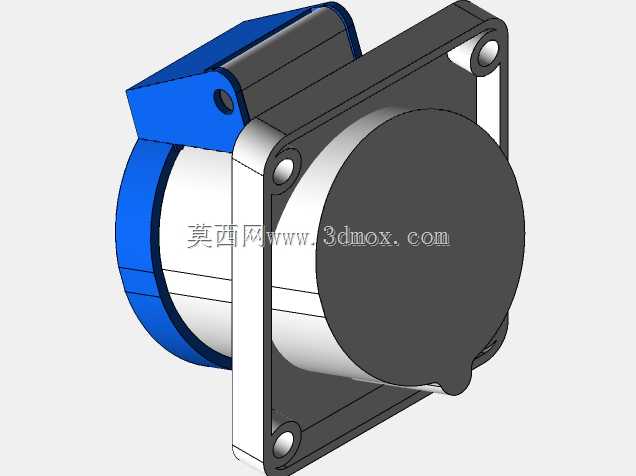

这款工业级电源接插件主要面向户外施工场地、生产车间流水线、港口装卸设备、户外临时供电点位等场景设计，作为供电线路末端的固定式接驳接口，承担着向移动用电设备稳定传输电能的核心作用，能够在多尘、易溅水的复杂工况下维持可靠的电气连接，避免因异物侵入、液体泼溅引发的接触不良、短路漏电等安全隐患。产品采用带翻盖的防护式结构设计，前端圆形防护盖通过侧边的铰接结构与插座主体相连，非接驳状态下可完全遮盖插合端面，配合端面的密封胶圈结构实现IP44等级的防护能力，可阻挡直径1mm以上的固体异物侵入，同时抵御各个方向的飞溅水滴，适配200-250V电压等级下16A额定电流的输配需求，采用2P+接地的极数配置，满足常规单相工业用电设备的接电要求。设计过程中优先考虑安装适配性与使用耐久性，主体采用方形法兰安装结构，法兰四角预留标准安装孔位，可直接嵌入设备柜体面板、墙面预留安装位完成固定，安装边界规整，无需额外定制转接支架即可适配多数工业场景的标准开孔尺寸；插座主体的绝缘外壳采用高强度工程塑料材质，兼顾绝缘性能与抗冲击能力，蓝色的翻盖与锁紧结构采用耐候性改性塑料制作，长期暴露在户外紫外线环境、温差变化场景下不易出现脆裂、老化变形问题。内部导电部件采用高弹性铜合金材质，插合后接触电阻低、导通性能稳定，反复插拔后仍能保持足够的接触压力，避免长期使用后出现接头发热、接触松脱的问题；翻盖与主体之间的铰接结构做了限位设计，翻盖开启后不会过度翻转遮挡周边操作空间，闭合后通过卡扣结构锁紧，不会因设备振动、外力触碰意外开启，充分保障非使用状态下的防护可靠性。整体结构紧凑，安装后突出墙面或面板的厚度控制合理，不会在人员通行、设备移位过程中形成突兀的磕碰点位，兼顾了电气安全性能与现场使用的实用性。
