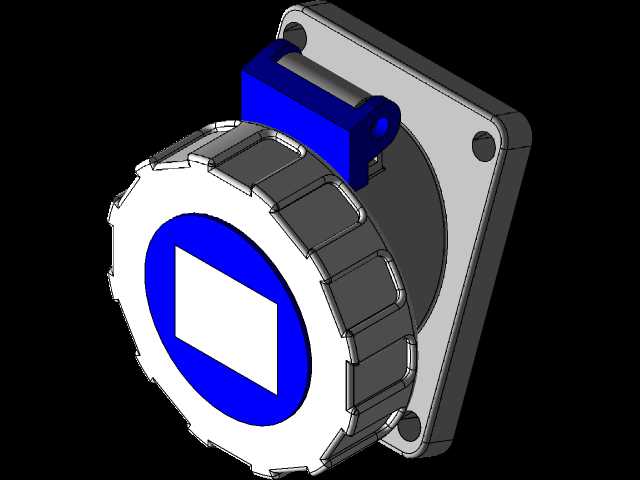

带翻盖方形法兰安装IEC电源插座结构

　　这款带翻盖的方形法兰式IEC插座，是面向工业设备、通讯机柜、户外电控装置供电接驳场景设计的接插件结构，日常作业中主要承担设备端市电输入的接驳功能，相比常规无防护插座，自带的弹性翻盖能在插头未插入时自动遮蔽插孔区域，避免车间粉尘、切削液飞溅、户外凝露直接接触导电插芯，降低非接驳状态下的短路、接触不良风险。从实际安装适配来看，这款插座采用方形法兰盘固定结构，法兰盘四个角预留沉头安装孔，可直接通过M3或M4规格的沉头螺钉固定在设备壳体的预留开孔位，安装时法兰盘与设备壳体之间可加装橡胶密封垫，进一步提升安装面的防护等级，适配1.5-2mm厚度的金属机柜壳体、工程塑料设备外壳安装需求，插座本体嵌入壳体内部的深度控制在合理范围，

　　不会挤占壳体内部过多布线空间，适配多数紧凑型通讯设备、小型工业控制装置的内部布局要求。结构设计上，翻盖与插座本体采用一体铰接结构，铰接位置内置弹性复位结构，插头拔出后翻盖可自动回弹盖合，无需人工手动操作，翻盖边缘设置一圈凸起的密封筋，盖合后可与插座端面的凹槽紧密贴合，实现插孔区域的被动防护；插座外圈设置滚花防滑结构，在拧紧配套的插头锁紧环时，可借助滚花面增大摩擦力，避免插座跟转，保证接驳后的连接可靠性，插芯区域采用标准IEC接口尺寸，兼容同规格的标准IEC电源插头，无需额外定制适配插头，降低现场物料选型成本。从实际使用场景出发，这类带防护翻盖的IEC插座常应用在户外通讯基站设备、车间移动式测试仪器、工业自动化控制机柜、

　　便携式机电设备的供电输入端，相比普通民用插座，其结构强度更高，法兰安装的固定方式抗振动性能更好，能适应设备移动、车间设备运行振动带来的连接松动问题，翻盖的防护设计也能适配多粉尘、少量液体飞溅的工业作业环境，避免常规插座在这类场景下容易出现的积尘短路、锈蚀接触不良问题。建模过程中对各部件的配合间隙做了合理预留，翻盖的开合角度设置为120度，完全翻开后不会遮挡插头插拔操作空间，铰接位置的转轴与轴孔采用间隙配合，保证翻盖开合顺畅无卡滞，同时不会出现松垮晃动的问题；法兰盘的安装孔位采用对称布局，可兼容横向、竖向两种安装方向，适配不同设备的壳体开孔布局需求，插座本体的外轮廓做了圆角过渡处理，避免安装时锐边划伤操作人员手部，也能减少应力集中，

　　提升塑料壳体注塑成型时的良品率。针对现场布线需求，插座尾部的接线端采用螺钉压接结构，可适配0.75-1.5平方毫米的多股铜芯电源线，接线端设置防脱线压板，避免线缆受外力拉扯时接线松脱，压接螺钉的规格统一，现场接线时无需更换多种规格工具，提升装配效率。在设备选型适配时，需要注意设备壳体的开孔尺寸要匹配插座嵌入部分的外轮廓，法兰盘的外形尺寸要大于开孔尺寸，保证安装后法兰面完全覆盖开孔边缘，避免出现缝隙；如果应用在户外高湿、多雨场景，可在法兰安装面加装厚度1mm的丁腈橡胶密封垫，配合翻盖的防护结构，可达到IP54级别的防护能力，满足多数户外工业设备的使用要求。
